На вкладке Gradient диалогового окна Hatch and Gradient устанавливаются следующие параметры.

• В области Color определяется цветовое решение:

· One color – использование одного цвета;

· Two color – использование двух цветов;

· Кнопка … – загрузка диалогового окна выбора цвета Select Color.

• В области Orientation определяется ориентация градиентной заливки:

· Centered – по центру;

· Angle: – угол наклона.

Остальные параметры аналогичны параметрам вкладки Hatch диалогового окна Hatch and Gradient.

Тренинг-система

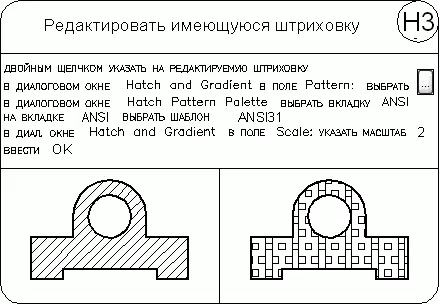

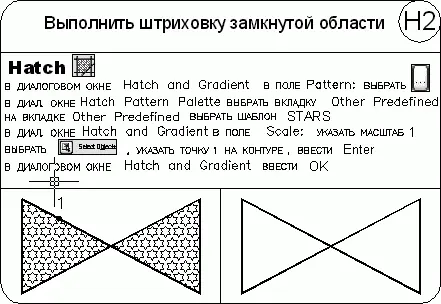

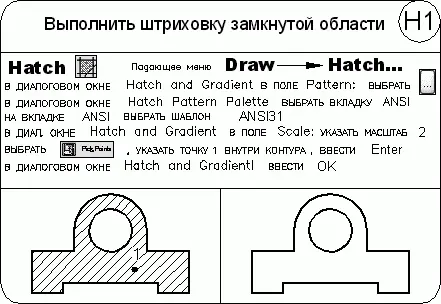

Выполните упражнения H1–H3 из раздела 3.

Команда BOUNDARY, формирующая контур , вызывается из падающего меню Draw → Boundary…. При обращении к команде BOUNDARY загружается диалоговое окно Boundary Creation, показанное на рис. 11.7, где устанавливаются следующие параметры.

• Кнопка Pick Points предназначена для указания внутренних точек контура.

• Island detection – режим определения островков.

• Область Boundary retention предназначена для указания параметров сохранения контуров:

· Retain Boundaries – установка режима сохранения контуров;

· Object type: – тип объекта: Region – область; Polyline – полилиния.

• Область Boundary set предназначена для определения набора контуров:

· Current viewport – создает набор контуров из всех объектов, находящихся в границах текущего видового экрана; Existing set – имеющийся набор;

· кнопка New предназначена для создания набора контуров.

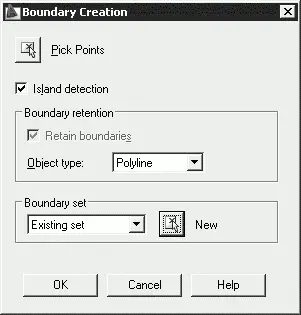

Рис. 11.7.Диалоговое окно создания контура

Областью называются плоские замкнутые объекты, которые образуются из нескольких двумерных объектов.

Команда REGIONформирует область и вызывается из падающего меню Draw → Region или щелчком на пиктограмме Region на панели инструментов Draw.

Над созданными областями можно производить следующие операции:

• объединять несколько областей в одну;

• формировать область с помощью вычитания нескольких областей;

• получать область путем пересечения нескольких областей;

• рассчитывать площадь области;

• выполнять штрихование и закрашивание областей;

• получать информацию о расположении центра масс.

Команда WIPEOUTформирует маскирующие объекты и вызывается из падающего меню Draw → Wipeout. Эта команда формирует многоугольники фонового цвета, которыми можно закрывать объекты чертежа. При этом область ограничивается контурами, видимость которых можно включать при редактировании и отключать при печати.

Маскирующие объекты можно создавать в пространстве листа для скрытия объектов, находящихся в пространстве модели.

Размеры показывают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. В AutoCAD используется 11 видов размеров, которые можно разделить на пять основных типов: линейные , радиальные , угловые , ординатные и длина дуги (рис. 11.8–11.12). Линейные размеры, в свою очередь, делятся на горизонтальные, вертикальные, параллельные, повернутые, ординатные, базовые и размерные цепи. Ниже будут приведены простые примеры нанесения различных типов размеров.

Рис. 11.8.Горизонтальный, вертикальный и параллельный размеры

Рис. 11.9.Базовые размеры

Рис. 11.10.Размерные цепи

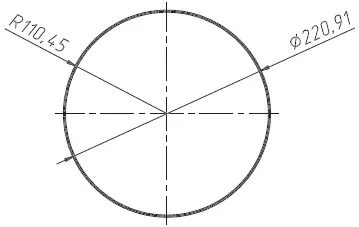

Рис. 11.11.Радиальные размеры

Рис. 11.12.Угловые размеры
