Татьяна Соколова - AutoCAD 2009 для студента. Самоучитель

Команда EXPLODE разбивает блок на составляющие его объекты.

Команда EXPLODE вызывается из падающего меню Modify → Explode или щелчком кнопки мыши на пиктограмме Explode на панели инструментов Modify.

При включении блока в чертеж AutoCAD обрабатывает его как графический примитив. Для обеспечения работы с его отдельными составляющими блок необходимо разбить, или взорвать. Это можно сделать и в момент вставки его в рисунок, установив в диалоговом окне Insert флажок Explode.

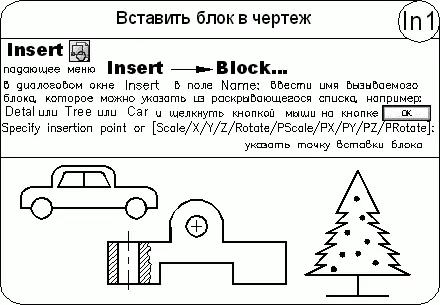

Тренинг-система

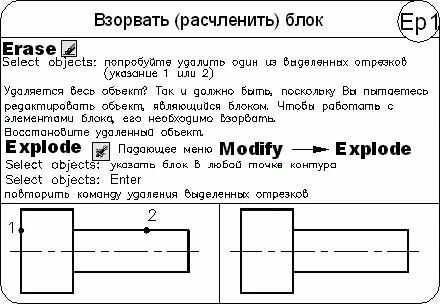

Выполните упражнение Ep1 из раздела 4.

Для обеспечения регулировки состояния блока по месту его расположения создаются динамические блоки. Они определяются путем указания настраиваемых свойств. Динамический блок должен содержать хотя бы один параметр и одну связанную с ним операцию. Редактирование такого блока осуществляется на палитре свойств или с помощью ручек, которые автоматически добавляются при описании динамического блока.

Добавление параметров и операций осуществляется в редакторе блоков. При этом параметры определяют настраиваемые свойства и указывают положения, расстояния и углы для геометрии блока. Операции – способ перемещения или изменения геометрии динамического вхождения блока при его редактировании. Операции должны быть связаны с параметрами и геометрией.

Содержимое динамических блоков необходимо планировать перед их созданием, при этом следует представлять, как должен выглядеть динамический блок и как он будет использоваться на чертеже.

Геометрия блока формируется в области рисования или в редакторе блоков. Можно также воспользоваться существующей геометрией на чертеже или описанием ранее созданного блока. Необходимо соблюдать взаимосвязь параметров и операций в описании блока, а также взаимосвязь с геометрией внутри блока. Это обеспечивается настройкой правильных зависимостей.

Редактор блоков вызывается командой BEDITиз падающего меню Tools → Block Editor или щелчком кнопки мыши на пиктограмме Block Editor на стандартной панели инструментов. При этом сначала загружается диалоговое окно редактирования описания блока Edit Block Definition (рис. 10.6), в котором следует выбрать имя создаваемого или редактируемого блока, а затем загружается редактор блоков (рис. 10.7), который содержит следующие инструменты.

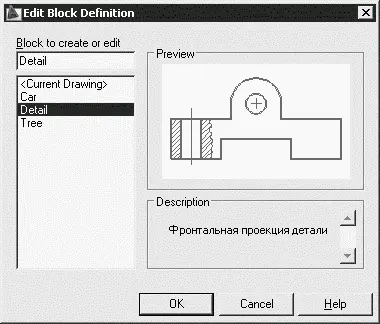

Рис. 10.6.Диалоговое окно редактирования описания блока

Рис. 10.7.Редактор блоков

Edit or Create Block Definition – вызов диалогового окна Edit Block Definition (см. рис. 10.6) для изменения или создания описания блока.

Save Block Definition – сохранение описания блока.

Save Block As – сохранение блока под другим именем.

Block Definition Name – имя описания блока.

Authoring Palettes – загрузка палитр вариаций блоков BLOCK AUTHORING PALETTES.

Parameter – определение типа параметра.

Action – определение типа операции.

Define Attribute – вызов диалогового окна описания атрибута Attribute Definition.

Update Parameter and Action Text Size – обновление параметра.

Learn About Dynamics Blocks – загрузка семинара по новым возможностям.

Exit Block Editor and Return to Drawing – закрыть редактор блоков.
