• Alignment – выравнивание:

· Top Left – вверх влево;

· Top Center – вверх по центру;

· Top Right – вверх вправо;

· Middle Left – посередине влево;

· Middle Center – посередине по центру;

· Middle Right – посередине вправо;

· Bottom Left – вниз влево;

· Bottom Center – вниз по центру;

· Bottom Right – вниз вправо.

• Locking – блокировка.

• Data Format… – загрузка диалогового окна определения формата ячейки таблицы Table Cell Format.

• Insert Block… – загрузка диалогового окна Insert a Block in a Table Cell, предназначенного для вставки блока в ячейку таблицы.

• Insert Field… – загрузка диалогового окна Field, позволяющего выбрать такие категории полей, как дата и время, документ, объекты, печать, подшивка, связи и пр.

• Insert Formula – вставка формулы:

· Sum – сумма;

· Average – среднее;

· Count – количество;

· Cell – ячейка;

· Equation – уравнение.

• Manage Cell Content… – управление содержанием ячейки.

• Match Cell – установка формата по образцу.

• Cell Styles – определение стиля ячеек.

• Link Cell… – загрузка диалогового окна Select a Data Link.

• Download changes from source file – загрузка изменений из файла.

Штрихование – это заполнение указанной области по определенному образцу. При этом можно выбрать один из способов определения контуров штриховки: указать точку в области, ограниченной объектами, или выбрать объекты, окружающие область, либо перетащить образец штриховки на заданный контур с инструментальной палитры или из DesignCenter.

Команда BHATCH, формирующая ассоциативную штриховку , вызывается из падающего меню Draw → Hatch… или щелчком на пиктограмме Hatch… на панели инструментов Draw. При обращении к команде BHATCH загружается диалоговое окно Hatch and Gradient, вкладка Hatch, показанное на рис. 11.1.

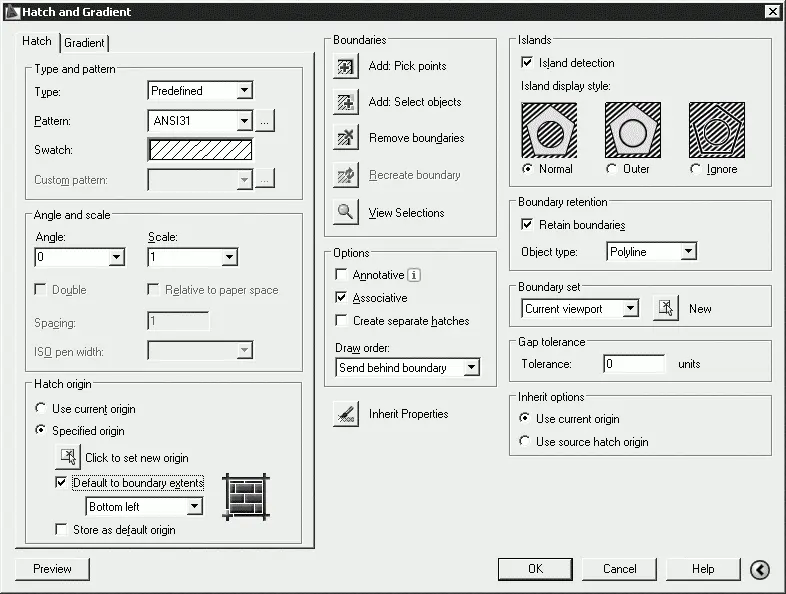

Рис. 11.1.Диалоговое окно штриховки

В диалоговом окне Hatch and Gradient на вкладке Hatch устанавливаются следующие параметры.

• В области Type and pattern – тип и массив штриховки:

· Type: – тип штриховки: Predefined – стандартный; User defined – из линий; Custom – пользовательский;

· Pattern: – образец штриховки. Удобно пользоваться как раскрывающимся списком, так и диалоговым окном Hatch Pattern Palette (рис. 11.2), которое загружается щелчком на кнопке с многоточием, находящейся справа от списка образцов. В этом диалоговом окне содержатся пиктограммы с графическими образцами различных штриховок. Для выбора образца штриховки достаточно указать его изображение;

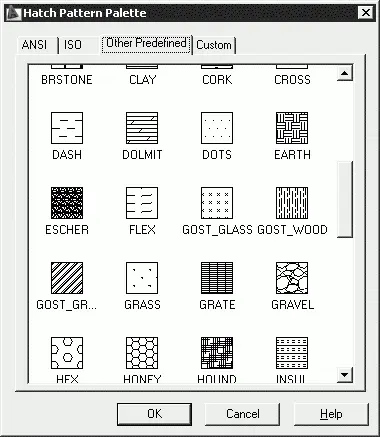

Рис. 11.2.Диалоговое окно с образцами штриховки

· Swatch: – структура штриховки;

· Custom pattern: – образец пользователя.

• В области Angle and scale определяются:

· Angle: – угол поворота образца штриховки;

· Scale: – масштабный коэффициент образца штриховки;

· Double – штриховка крест-накрест;

· Relative to paper space – относительно листа;

· Spacing: – интервал;

· ISO pen width: – толщина пера по ISO.

• В области Hatch origin определяется исходящая точка штриховки. Выравнивание штриховки можно изменить, указав исходную точку для образца:

· Use current origin – использование текущей исходной точки;

· Specified origin – указание местоположения исходной точки;

· Click to set new origin – щелкнуть для указания новой исходной точки;

· Default to boundary extents – по умолчанию до контура;

· Store as default origin – исходную точку по умолчанию.

• В области Boundaries определяются контуры штриховки. Команда BHATCH позволяет штриховать область, ограниченную замкнутой кривой, как путем простого указания внутри контура, так и путем выбора объектов. При этом контур определяется автоматически, а любые целые примитивы и их составляющие, которые не являются частью контура, игнорируются:

· Add: Pick points – определить контур указанием точки выбора;

· Add: Select objects – определить контур указанием объектов;

· Remove boundaries – исключение островков;

· Recreate boundary – восстановление контура;

· View Selections – просмотр набора.

• В области Options осуществляются настройки:

· Associative – ассоциативность штриховки;

· Create separate hatches – создание отдельных штриховок;

· Draw order: – порядок прорисовки.

• В области Islands – островки. В некоторых случаях контур содержит выступающие края и островки, которые можно либо штриховать, либо пропускать. Островками называются замкнутые области, расположенные внутри области штрихования.
