Specify end tangent: – указать касательную в конечной точке

Ключи команды SPLINE:

• Object – преобразование полилинии в сплайн;

• Close – замкнуть сплайн;

• Fit tolerance – определение допуска – максимально допустимого расстояния от реального сплайна до любой из определяющих точек.

Сплайн строится путем указания координат определяющих точек. Сплайны могут быть замкнутыми; при этом совпадают как сами конечная и начальная точки, так и направления касательных в них. Кроме того, в ходе построения можно изменять допуск сплайновой аппроксимации – величину, определяющую, насколько близко проходит сплайн к указанным определяющим точкам. Чем меньше значение допуска, тем ближе сплайн к определяющим точкам; при нулевом допуске он проходит прямо через них.

Команда ELLIPSE, обеспечивающая формирование эллипса , вызывается из падающего меню Draw → Ellipse или щелчком на пиктограмме Ellipse на панели инструментов Draw (рис. 9.3).

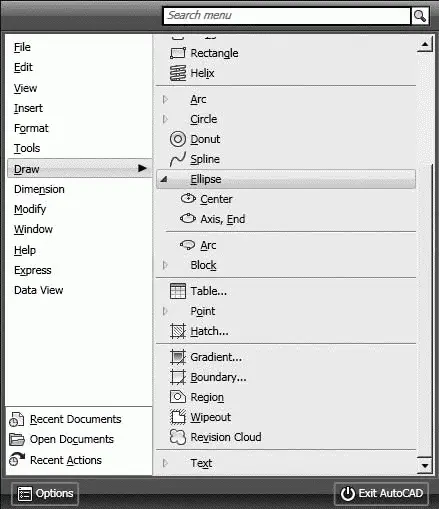

Рис. 9.3.Команда построения эллипса в падающем меню

Имеется возможность строить эллипсы и эллиптические дуги, причем с математической точки зрения эти объекты – действительно эллипсы, а не какие-либо аппроксимирующие их кривые. По умолчанию построение эллипсов производится путем указания начальной и конечной точек первой оси, а также половины длины второй оси. Самая длинная ось эллипса называется его большой осью , самая короткая – малой . Оси могут определяться в любом порядке.

Запросы команды ELLIPSE:

Specify axis endpoint of ellipse or [Arc/Center]: – указать конечную точку оси эллипса

Specify other endpoint of axis: – указать вторую конечную точку оси эллипса

Specify distance to other axis or [Rotation]: – указать длину другой оси

Ключи команды ELLIPSE:

• Arc – режим построения эллиптических дуг. По умолчанию эллиптические дуги, как и эллипсы, строятся путем указания конечных точек первой оси и половины длины второй. После этого задаются начальный и конечный углы. Нулевым углом считается направление от центра эллипса вдоль его большой оси. Вместо конечного угла можно указать центральный угол дуги, измеренный от начальной точки;

• Center – указание центра эллипса;

• Rotation – режим построения эллипса указанием поворота относительно главной оси.

Тренинг-система

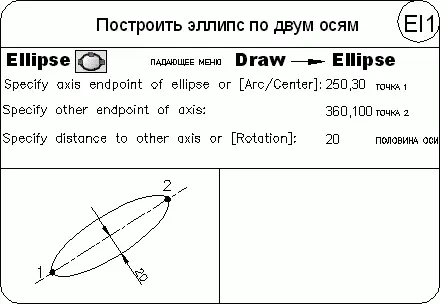

Выполните упражнение El1 из раздела 2.

Команда REVCLOUDпредназначена для формирования облака , вызывается из падающего меню Draw → Revision Cloud или щелчком на пиктограмме Revision Cloud на панели инструментов Draw.

Геометрический объект «облако», использующийся для нанесения различных пояснительных надписей и пометок к элементам чертежа, представляет собой полилинию с дуговыми сегментами (рис. 9.4).

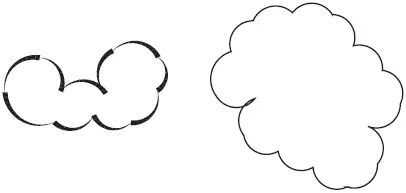

Рис. 9.4.Построение облака

Запросы команды REVCLOUD:

Minimum arc length: 15 Maximum arc length: 15 Style: Normal – значения максимальной и минимальной длины дуги и установленный стиль

Specify start point or [Arc length/Object/Style] : – указать начальную точку или ввести ключ

Guide crosshairs along cloud path… – провести курсор по контуру облака

Revision cloud fi nished. – облако построено

Ключи команды REVCLOUD:

• Arc length – режим указания значения максимальной и минимальной длины дуги;

• Object – преобразование объекта в облако;

• Style – определение стиля.

Команда REVCLOUD не поддерживает прозрачное панорамирование и масштабирование в режиме реального времени.

С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль . При нанесении надписей используется текущий стиль, в котором заданы шрифт, высота, угол поворота, ориентация и другие параметры. В одном рисунке можно создавать и использовать несколько текстовых стилей, причем их быстрое копирование из одного рисунка в другой обеспечивается благодаря Центру управления. Текстовые стили представляют собой неграфические объекты, которые также хранятся в файле рисунка. Все текстовые стили, кроме Standard, пользователь создает по своему желанию.
