Команда POLYGON, обеспечивающая формирование правильного многоугольника , вызывается из падающего меню Draw → Polygon или щелчком на пиктограмме Polygon на панели инструментов Draw.

Многоугольники представляют собой замкнутые полилинии; они могут иметь от 3 до 1024 сторон равной длины. Многоугольник можно построить, либо вписав его в воображаемую окружность, либо описав вокруг нее, либо задав начало и конец одной из его сторон. Так как длины сторон многоугольников всегда равны, с их помощью легко строить квадраты и равносторонние треугольники.

Запросы команды POLYGON:

Enter number of sides : – указать количество сторон многоугольника

Specify center of polygon or [Edge]: – указать центр многоугольника

Enter an option [Inscribed in circle/Circumscribed about circle] : – задать ключ размещения

Specify radius of circle: – указать радиус окружности

Ключи команды POLYGON:

• Inscribed in circle – формирование многоугольника, вписанного в окружность. Вписанные многоугольники строятся, когда известно расстояние между центром многоугольника и его вершинами;

• Circumscribed about circle – формирование многоугольника, описанного вокруг окружности. Описанные многоугольники – когда известно расстояние между центром многоугольника и серединами его сторон. В обоих случаях это расстояние совпадает с радиусом окружности;

• Edge – указание одной стороны. При использовании этого ключа команда POLYGON выдает следующие запросы:

Specify first endpoint of edge: – указать первую точку стороны

Specify second endpoint of edge: – указать вторую конечную точку стороны

Тренинг-система

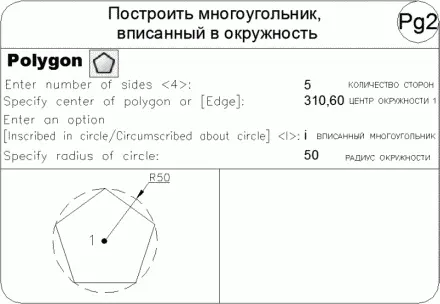

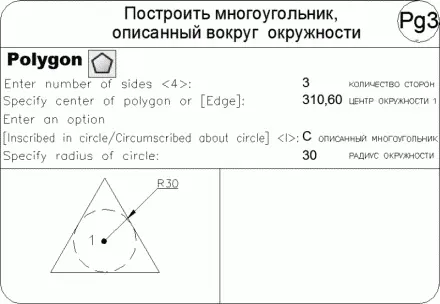

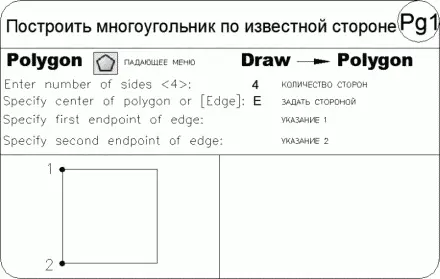

Выполните упражнения Pg1–Pg3 из раздела 2.

Команда RECTANGформирует прямоугольник по двум противоположным углам. Вызывается из падающего меню Draw → Rectangle или щелчком на пиктограмме Rectangle на панели инструментов Draw.

Запросы команды RECTANG:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: – указать первый угол прямоугольника

Specify other corner point or [Area/Dimensions/Rotation]: – указать противоположный угол прямоугольника

Ключи команды POLYGON:

• Chamfer – формирует прямоугольник со скошенными углами;

• Elevation – задает уровень для прямоугольника;

• Fillet – формирует прямоугольник со скругленными углами;

• Thickness – формирует прямоугольник с заданной трехмерной высотой;

• Width – формирует прямоугольник с заданной шириной полилинии;

• Area – создает прямоугольник с использованием значений площади, а также значений длины или ширины. При этом программа вычисляет другой размер и завершает построение прямоугольника. Если параметр Chamfer или Fillet включен, эффекты фаски или сопряжения на углах прямоугольника включаются в площадь;

• Dimensions – построение прямоугольника по заданным значениям длины и ширины;

• Rotation – создает прямоугольник под заданным углом поворота.

Тренинг-система

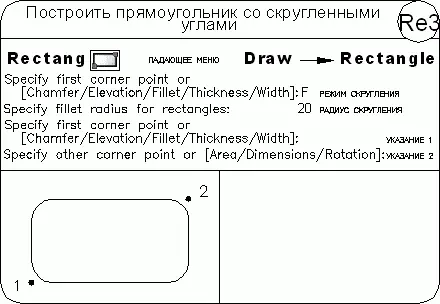

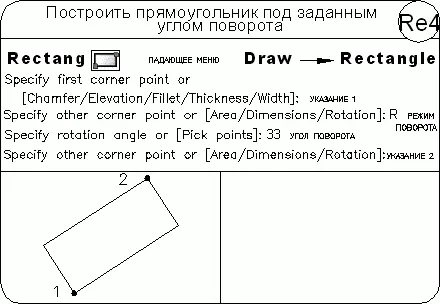

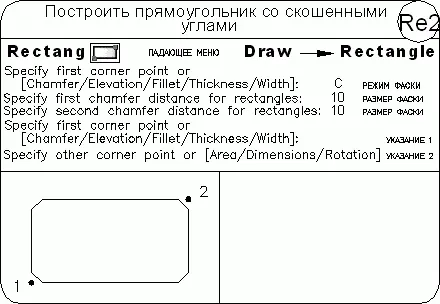

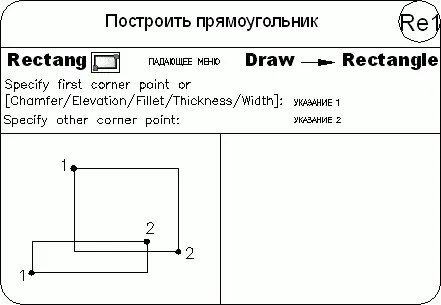

Выполните упражнения Re1–Re4 из раздела 2.

Команда SKETCHобеспечивает рисование эскиза , вызывается из командной строки.

Эскизы состоят из множества прямолинейных сегментов. Каждый сегмент представляет собой либо отдельный объект, либо отрезок полилинии. Имеется возможность задавать минимальную длину, или приращение, сегментов. Эскизное рисование используется при формировании линий неправильной формы и при снятии копий с помощью дигитайзера. Состоящие из множества маленьких линейных сегментов эскизы позволяют рисовать с достаточно высокой точностью, но при этом резко возрастает объем файла рисунка. Поэтому данное средство следует применять только в крайнем случае.
