Точка определяется указанием ее координат. Запросы команды POINT:

Current point modes: PDMODE=33 PDSIZE=10.0000 – текущие режимы точек

Specify a point: – указать точку

Точки могут пригодиться, например, в качестве узлов или ссылок для объектной привязки и отсчета расстояний. Форма символа точки и его размер устанавливаются либо относительно размера экрана, либо в абсолютных единицах.

Форму и размер точки следует устанавливать в диалоговом окне Point Style, показанном на рис. 8.2. Оно вызывается из падающего меню Format → Point Style….

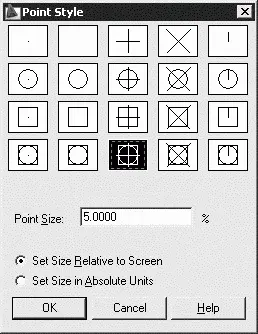

Рис. 8.2.Диалоговое окно установки параметров точки

Размер маркера точки задается в поле Point Size:. При этом если выбран вариант Set Size Relative to Screen – размер маркера определяется в процентах от размера экрана монитора, а если выбран вариант Set Size in Absolute Units – указывается абсолютный размер маркера.

Базовым примитивом в AutoCAD является линия. Линии бывают различного рода – одиночные отрезки, ломаные (с сопряжениями дугами или без них), пучки параллельных линий (мультилинии), а также эскизные. Линии рисуют, задавая координаты точек, свойства (тип, цвет и др.), значения углов.

Команда LINE, формирующая отрезок , вызывается из падающего меню Draw → Line или щелчком на пиктограмме Line на панели инструментов Draw.

Отрезки могут быть одиночными или объединенными в ломаную линию. Несмотря на то что сегменты соприкасаются в конечных точках, каждый из них представляет собой отдельный объект. Отрезки используются, если требуется работа с каждым сегментом в отдельности; если же необходимо, чтобы набор линейных сегментов представлял единый объект, лучше применять полилинии. Последовательность отрезков может быть замкнутой – в этом случае конец последнего сегмента совпадает с началом первого.

Запросы команды LINE:

Specify first point: – указать начало отрезка

Specify next point or [Undo]: – указать конец отрезка

Specify next point or [Undo]:

Specify next point or [Close/Undo]:

Specify next point or [Close/Undo]:

Запросы команды LINE организованы циклически. Это означает, что при построении непрерывной ломаной линии конец предыдущего отрезка служит началом следующего. При перемещении к каждой следующей точке за перекрестьем тянется «резиновая нить» . Это позволяет отслеживать положение строящегося отрезка ломаной линии. При этом каждый отрезок ломаной линии представляет собой отдельный примитив. Цикл заканчивается после нажатия клавиши Enter в ответ на очередной запрос Specify next point or [Close/Undo]:. К аналогичному результату приведет щелчок правой кнопки мыши с последующим выбором пункта Enter из появившегося контекстного меню.

Ключи команды LINE:

• Close – замкнуть ломаную;

• Undo – отменить последний нарисованный отрезок.

Работа команды LINE проиллюстрирована примерами в главах 3 и 6.

Тренинг-система

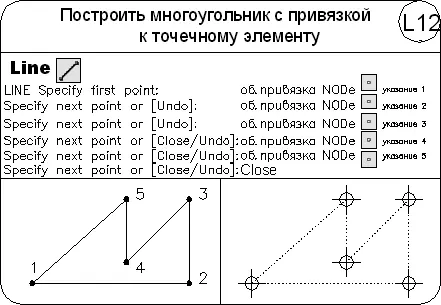

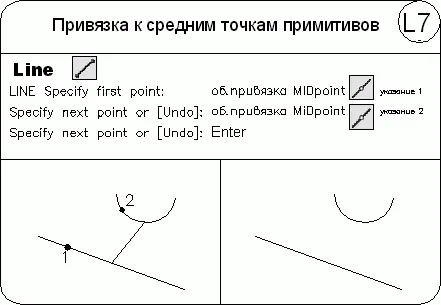

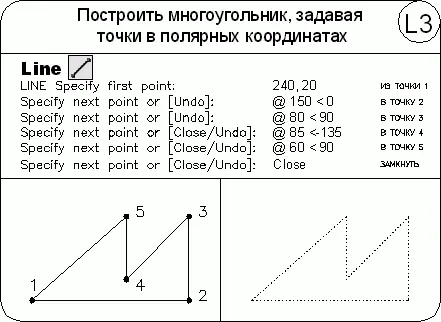

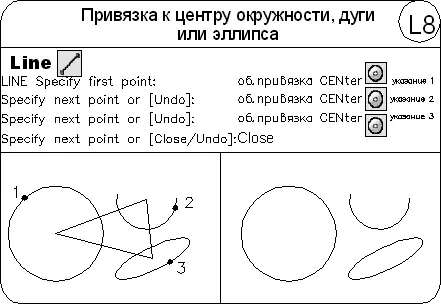

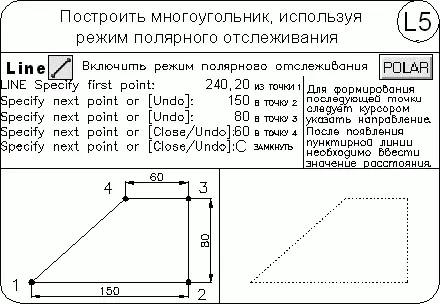

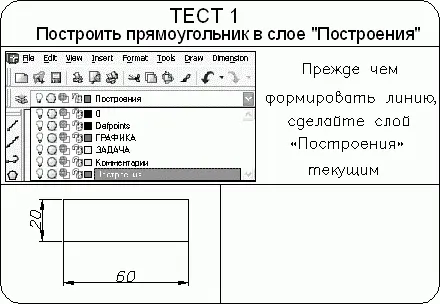

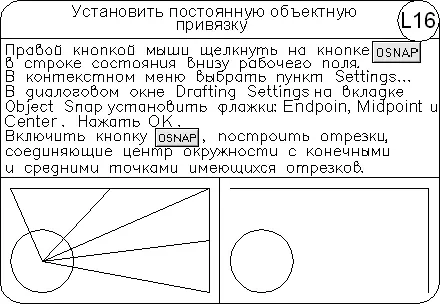

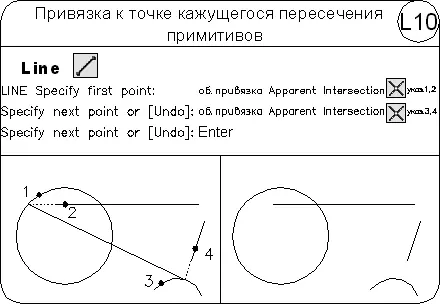

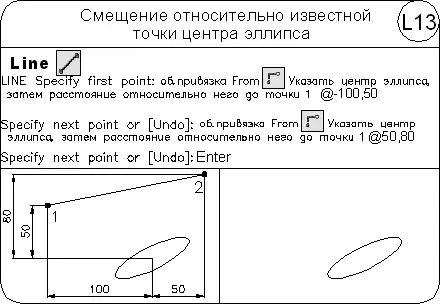

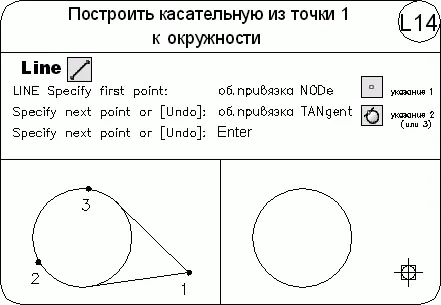

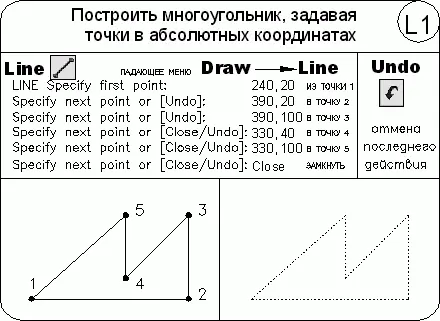

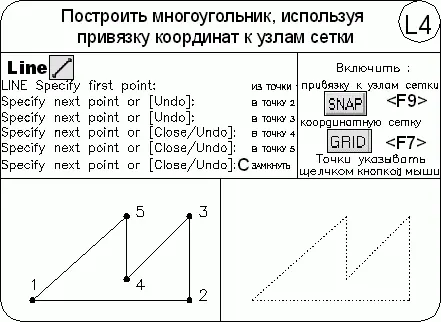

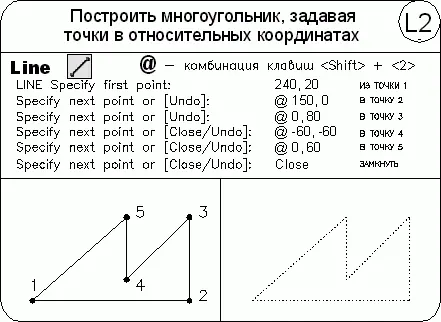

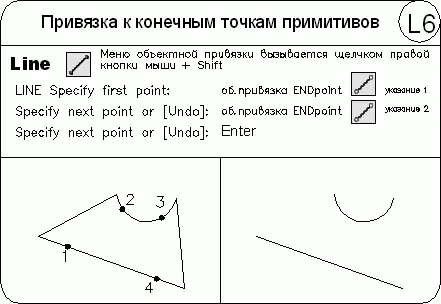

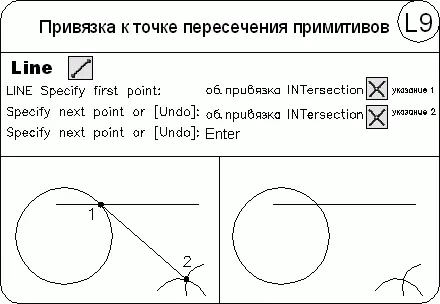

Выполните упражнения L1–L16 и тест 1 из раздела 2.
