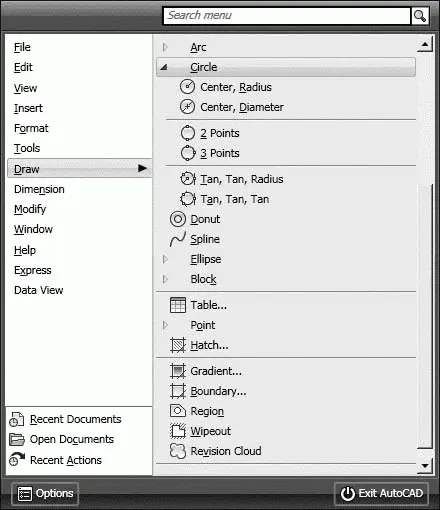

Рис. 9.2.Команда построения окружности в падающем меню

Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).

Запросы команды CIRCLE:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: – указать центр окружности

Specify radius of circle or [Diameter]: – указать радиус

Ключи команды CIRCLE:

• 3Р – строит окружность по трем точкам, лежащим на окружности;

• 2P – строит окружность по двум точкам, лежащим на диаметре;

• Ttr – строит окружность по двум касательным и радиусу.

Тренинг-система

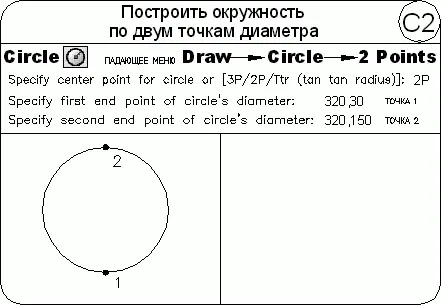

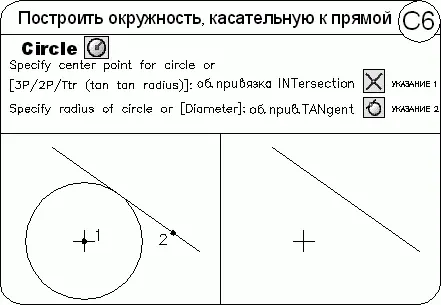

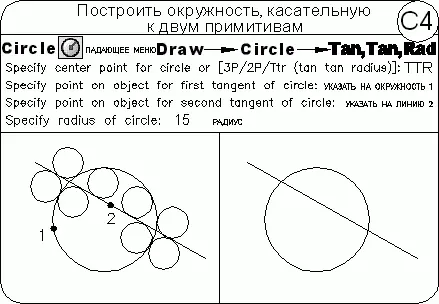

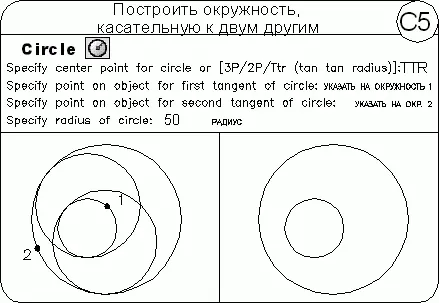

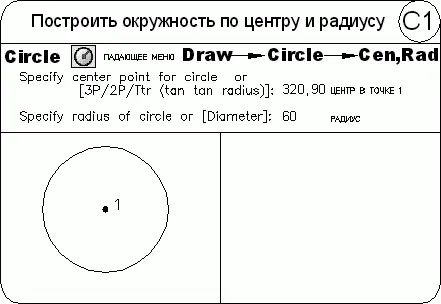

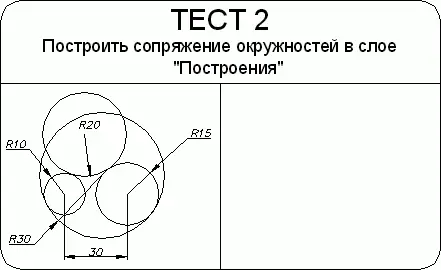

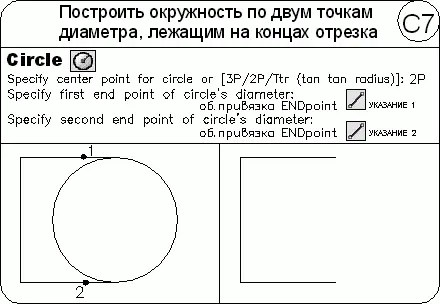

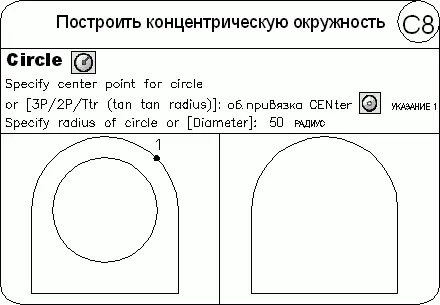

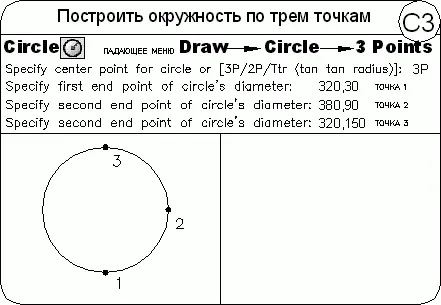

Выполните упражнения C1–C8 и тест 2 из раздела 2.

Команда DONUT, формирующая кольца , вызывается из падающего меню Draw → Donut или щелчком на пиктограмме Donut.

С помощью функции построения колец легко строить закрашенные кольцеобразные объекты и круги. В действительности они представляют собой замкнутые полилинии ненулевой ширины. Для построения кольца необходимо задать его внутренний и внешний диаметры, а также центр. За один вызов команды можно построить любое количество колец одинакового диаметра, но с разными центрами. Работа команды завершается нажатием клавиши Enter. Если требуется построить заполненный круг, следует задать нулевой внутренний диаметр кольца.

Запросы команды DONUT:

Specify inside diameter of donut : – указать внутренний диаметр кольца

Specify outside diameter of donut : – указать внешний диаметр кольца

Specify center of donut or : – указать центр кольца

Specify center of donut or : – указать центр кольца

Specify center of donut or : – нажать клавишу Enter для завершения команды

Тренинг-система

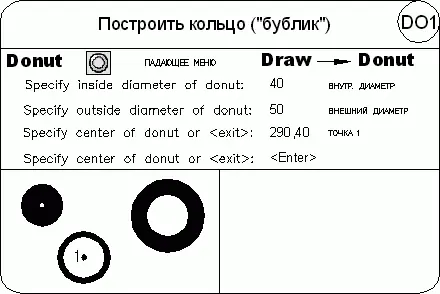

Выполните упражнение DO1 из раздела 2.

Команда SPLINE, формирующая сплайн , вызывается из падающего меню Draw → Spline или щелчком на пиктограмме Spline на панели инструментов Draw.

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек. AutoCAD работает с одной из разновидностей сплайнов – неоднородными рациональными B-сплайновыми кривыми NURBS. Использование NURBS обеспечивает достаточную гладкость кривых, проходящих через заданные контрольные точки. Сплайны применяются для рисования кривых произвольной формы, например горизонталей в географических информационных системах или при проектировании автомобилей.

Сплайн можно строить путем интерполяции по набору точек, через которые он должен проходить. Таким способом при построении кривых для двумерного и трехмерного моделирования достигается намного большая точность, чем при использовании полилиний. К тому же рисунок, использующий сплайны, занимает меньше места на диске и в оперативной памяти, чем рисунок с полилиниями.

Запросы команды SPLINE:

Specify first point or [Object]: – указать первую точку

Specify next point: – указать следующую точку

Specify next point or [Close/Fit tolerance] : – указать следующую точку

Specify next point or [Close/Fit tolerance] : – указать следующую точку

. . .

Specify next point or [Close/Fit tolerance] : – нажать клавишу Enter

Specify start tangent: – указать касательную в начальной точке
