Татьяна Соколова - AutoCAD 2009 для студента. Самоучитель

Команда MTEXT, формирующая многострочный текст , вызывается из падающего меню Draw → Text → Мultiline Text… или щелчком на пиктограмме Мultiline Text… на панели инструментов Draw.

Запросы команды MTEXT:

Current text style: «Standard» Text height: 10.0000 Annotative: Yes – текущий текстовый стиль и высота текста

Specify first corner: – указать первый угол окна абзаца

Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width/Columns]: – указать противоположный угол окна абзаца или соответствующий ключ

Ключи команды MTEXT:

• Height – высота;

• Justify – выравнивание;

• Line spacing – межстрочный интервал;

• Rotation – поворот;

• Style – стиль;

• Width – ширина;

• Columns – колонки текста.

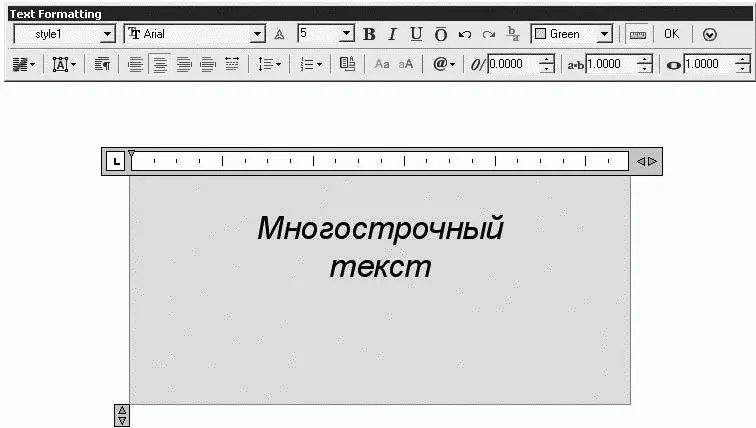

После указания размеров абзаца загружается редактор многострочного текста, содержащий панель форматирования текста Text Formatting и контекстное меню (рис. 10.3).

Рис. 10.3.Редактор многострочного текста

Панель Text Formatting позволяет определить следующие параметры формата текста.

Style – список текстовых стилей, которые можно применить для многострочного текста. При этом соответственно изменяется исходный формат символов – шрифт, высота и начертание. Выбор стиля не влияет на используемый стиль форматирования отдельных символов (полужирный, курсивный, дробный и т. д.). Если стиль, в котором задано вертикальное начертание, применяется к SHX-шрифту, то в редакторе текст будет выведен горизонтально. Стили, в которых задано обратное или перевернутое начертание символов текста, не применяются.

Font – установка шрифта для нового текста или изменение шрифта выделенного фрагмента. Шрифты TrueType упорядочиваются в списке по именам шрифтовых семейств. AutoCAD выводит список шрифтов SHX, упорядоченный по именам соответствующих им файлов.

Text Height – установка высоты символов или ее изменение для выделенного фрагмента текста. Высота задается в единицах рисунка, причем для разных символов может быть разной.

Bold – включение и отключение полужирного начертания символов для нового или выделенного текста. Функция доступна только для символов, использующих шрифты TrueType.

Italic – включение и отключение курсивного начертания для нового или выделенного текста. Параметр доступен только для символов, использующих шрифты TrueType.

Underline – включение и отключение подчеркивания для нового или выделенного текста.

Overrline – включение и отключение надчеркивания для нового или выделенного текста.

Undo – отмена последней операции редактирования.

Redo – повторение последней операции редактирования.

Stack – создание дробного текста, представляющего собой фрагменты текста одной строки, расположенные на разных уровнях относительно базовой линии строки и служащие для записи натуральных дробей, предельных отклонений размеров и т. д. Для указания места разбиения текста используются специальные символы:

• косая черта ( / ) – для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой, длина которой соответствует длине наибольшей из выводимых друг над другом строк;

• решетка ( # ) – для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой, длина которой зависит от высоты обеих разделяемых строк;

• крышка ( ^ ) – при создании двухуровневого текста для записи предельных отклонений, элементы которого располагаются один над другим без разделительной черты.

Например, если после 1#3 ввести какой-либо нецифровой символ или пробел, средство автоформатирования разместит эти цифры в виде дроби с косой чертой. Кроме того, можно автоматически удалять незначащие пробелы перед целой и дробной частями числа.
