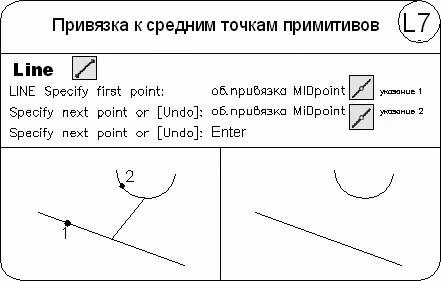

Выполните упражнение L7 из раздела 2.

Snap to Intersection – привязка к точкам пересечениий объектов (отрезков, окружностей, дуг, сплайнов и т. п.).

В случае пространственного моделирования в режиме Intersection допускается привязка к угловым точкам объектов, имеющих ненулевую высоту выдавливания. Если два таких объекта с пересекающимися основаниями имеют одинаковое направление выдавливания, можно произвести привязку к пересечениям их верхней и нижней границ. Если высота объектов различна, точка пересечения определяется объектом с меньшей высотой.

Привязка к пересечениям дуг и окружностей, входящих в блоки (в них группы объектов рассматриваются как единый объект), производится только в том случае, если масштабы вставки блока по осям равны. К пересечениям отрезков внутри блока сказанное не относится.

Можно осуществлять привязку к пересечениям границ областей и кривых, за исключением криволинейных границ трехмерных тел.

Режим Intersection позволяет выполнить привязку к точке воображаемого пересечения двух любых объектов. Если в прицел попадает только один из объектов, AutoCAD предлагает указать второй и производит привязку к точке, в которой эти объекты пересекались бы при их естественном удлинении. Режим расширенного пересечения Extended Intersection включается автоматически при выборе режима объектной привязки Intersection.

Тренинг-система

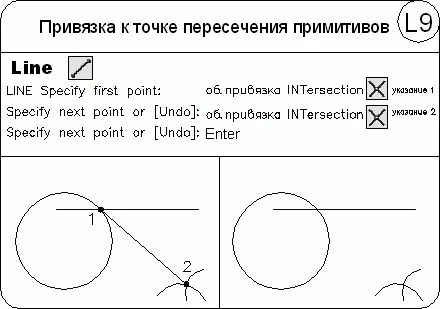

Выполните упражнение L9 из раздела 2.

Snap to Apparent Intersect – привязка к точке видимого на экране предполагаемого пересечения .

Режим предполагаемого пересечения Apparent Intersect ищет точку пересечения двух объектов, которые не имеют явной точки пересечения в пространстве. Режим предполагаемого пересечения обеспечивает эффективную работу с границами областей и кривыми, но не работает с границами и углами трехмерных тел. Если объекты находятся в одной плоскости, то описываемый режим повторяет возможности режима пересечения Intersection.

Режим Apparent Intersect включает в себя два отдельных режима: собственно Apparent Intersect и режим расширенного предполагаемого пересечения Extended Apparent Intersect. Привязка в этих режимах может применяться к пересечениям границ областей и кривых, кроме криволинейных границ трехмерных тел.

В режиме Apparent Intersect выполняется привязка к точке пересечения двух объектов, которые реально не пересекаются в трехмерном пространстве, но на текущем виде выглядят пересекающимися. Если существует несколько точек кажущихся пересечений, AutoCAD производит привязку к пересечению, расположенному ближе ко второй точке выбора.

Режим расширенного предполагаемого пересечения Extended Apparent Intersect позволяет осуществить привязку к точке воображаемого пересечения двух любых объектов. Если в прицел попадает только один объект, AutoCAD предлагает указать второй и производит привязку к точке, в которой эти объекты пересекались бы при их естественном удлинении.

Режим Extended Apparent Intersect включается автоматически при выборе режима объектной привязки Apparent Intersect; при этом он активен тогда, когда в прицел попадает только один объект и другие режимы объектной привязки отключены. Оба указанных режима могут использоваться как для разовой привязки точки, так и в качестве текущих режимов привязки.

Тренинг-система

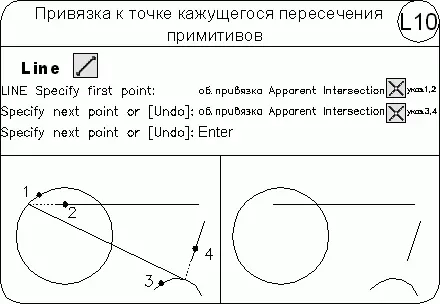

Выполните упражнение L10 из раздела 2.

Snap to Extension – привязка к продолжениям объектов.

Она необходима в том случае, когда при построении объектов требуется использовать линии, являющиеся временным продолжением существующих линий и дуг. Данный режим можно совмещать с режимом Apparent Intersect с целью осуществить привязку к точке воображаемого пересечения объектов, для чего нужно медленно перемещать указатель мыши рядом с конечной точкой отрезка или дуги. Появляющийся символ «плюс» (+) свидетельствует о захвате конечной точки отрезка или дуги. После этого следует провести указатель вдоль временной линии продолжения. Если включен режим привязки Apparent Intersect, можно найти точку пересечения воображаемого продолжения отрезка или дуги с другим объектом.
