Режим панорамирования в реальном времени используется по умолчанию при вызове команды PAN.

Чтобы изменить положение изображения на видовом экране в режиме панорамирования в реальном времени, следует перемещать указатель мыши, удерживая ее левую кнопку нажатой. Панорамирование может выполняться в одном направлении до тех пор, пока не потребуется полная регенерация изображения или не будут до стигнуты лимиты рисунка. В этом случае к изображению указателя панорамирования добавляется соответствующий направлению символ-ограничитель.

Для выхода из режима панорамирования или переключения между режимами панорамирования и зумирования можно использовать контекстное меню; при этом необходимо нажать клавишу Enter или Esc.

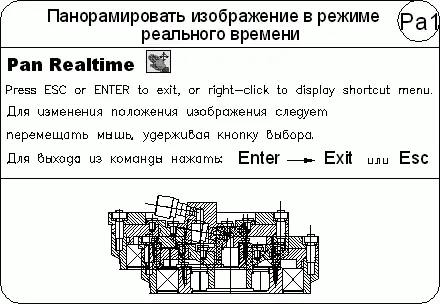

Тренинг-система

Выполните упражнение Pa1 из раздела 2.

Чтобы обновить изображение на экране монитора, его можно перерисовывать или регенерировать. При регенерации, кроме перерисовки изображения текущего видового экрана, производится пересчет экранных координат (преобразование значений с плавающей точкой из базы данных в соответствующие целочисленные экранные координаты) всех объектов базы данных рисунка. Таким образом, перерисовка происходит быстрее, чем регенерация.

Иногда в процессе работы возникает необходимость полной регенерации рисунка с пересчетом экранных координат всех объектов. В этом случае AutoCAD выполняет регенерацию автоматически, выдавая соответствующее сообщение.

Команда REDRAWALLперерисовывает или «освежает» текущий видовой экран. Она вызывается из падающего меню View → Redraw.

Для регенерации рисунка используется команда REGEN, вызываемая из падающего меню View → Regen или View → Regen All.

По умолчанию объекты отображаются на экране в порядке их создания. Порядок отображения можно изменить, поместив один объект перед другим.

Это существенно, когда один объект перекрывает другой. Изменение порядка отображения объектов производится с помощью команды DRAWORDER, которая вызывается с панелей инструментов Modify II и Draw Order, показанных на рис. 6.5 и 6.6, а также из падающего меню Tools → Draw Order.

Рис. 6.5.Панель инструментов редактирования

Рис. 6.6.Панель инструментов порядка следования объектов

Bring to Front – размещение объекта на переднем плане.

Send to Back – размещение объекта на заднем плане.

Bring Above Objects – размещение объекта впереди заданного объекта.

Send Under Objects – размещение объекта позади заданного объекта.

Объектная привязка – наиболее быстрый способ точно указать точку на объекте, не обязательно зная ее координаты, а также построить вспомогательные линии. Например, объектная привязка позволяет построить отрезок от центра окружности, от середины сегмента полилинии, от реального или видимого пересечения объектов.

Объектную привязку можно задать в любой момент, когда AutoCAD ожидает ввода координат точки. В этом случае указанный режим применяется только к следующему выбранному объекту. Кроме того, имеется возможность установки одного или нескольких режимов объектной привязки в качестве текущих. Таким образом, активизация объектной привязки может осуществляться двумя способами:

• разовые режимы объектной привязки, действующие при указании только текущей (одной) точки;

• текущие режимы объектной привязки, действующие постоянно до их отключения.

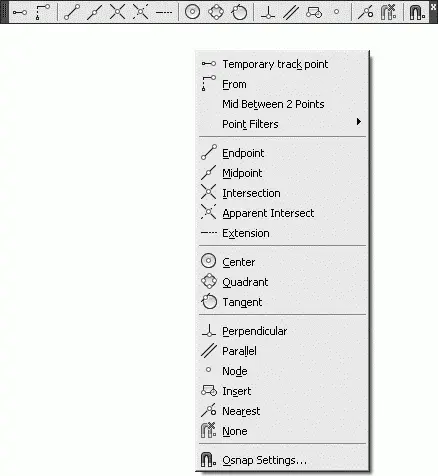

Режимы объектной привязки выбираются на плавающей панели инструментов Object Snap либо из контекстного меню, которое вызывается щелчком правой кнопки мыши в любом месте области рисования при нажатой клавише Shift – рис. 7.1.

Рис. 7.1.Панель инструментов и контекстное меню объектной привязки
