Команда MATCHPROPпредназначена для копирования свойств заданного объекта другому объекту. Она вызывается из падающего меню Modify → Match Properties или щелчком на пиктограмме Match Properties на стандартной панели инструментов.

Допускается копировать цвет, слой, тип линий, масштаб типа линий, вес линий, стиль печати, трехмерную высоту и другие свойства.

Тренинг-система

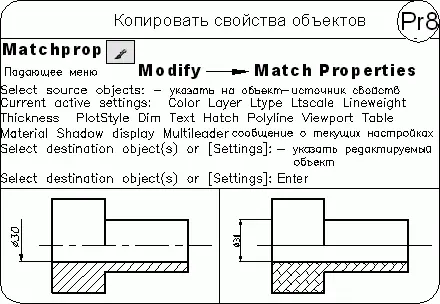

Выполните упражнение Pr8 из раздела 4.

Палитра свойств объектов PROPERTIES, показанная на рис. 5.8, – это единый инструмент, управляющий практически всеми свойствами объектов рисунка. На палитре собрано около 40 диалоговых окон и команд, которые были разрознены в более ранних версиях AutoCAD. Загружается она командой PROPERTIES, либо из падающего меню Modify → Properties, либо щелчком на пиктограмме Properties (Ctrl+1) на стандартной панели инструментов.

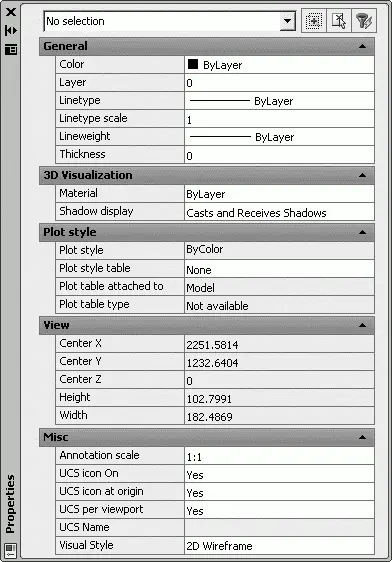

Рис. 5.8.Палитра свойств объектов

Палитра свойств объектов Properties позволяет производить фильтрацию наборов выбранных объектов по их типу, предоставляя возможность редактировать свойства каждого объекта. В случае если текущий набор объектов не создан, показывается текущее состояние таких свойств рисунка, как стиль вывода на печать, ПСК, данные о видовых экранах, гиперссылки.

В верхней части палитры расположен раскрывающийся список, содержащий типы и количество выбранных объектов. Справа от него – кнопки переключения Toggle value of PICKADD Sysvar и выбора объектов Select Objects и Quick Select.

Ниже расположены следующие разделы.

• General – общие, содержит поля:

· Color – цвет;

· Layer – слой;

· Linetype – тип линий;

· Linetype scale – масштаб типа линий;

· Lineweight – вес линий;

· Thickness – высота.

• 3D Visualization – трехмерная визуализация, содержит поля:

· Material – материал;

· Shadow display – отображение тени.

• Plot style – стиль печати, содержит поля:

· Plot style – стиль печати;

· Plot style table – таблица стилей печати;

· Plot table attached to – пространство таблицы стилей печати;

· Plot table type – тип стилей печати.

• View – вид, содержит поля:

· Center X – центр X ;

· Center Y – центр Y ;

· Center Z – центр Z ;

· Height – высота;

· Width – ширина.

• Misc – разное, содержит поля:

· Annotation scale – масштаб;

· UCS icon On – знак ПСК включен;

· UCS icon at origin – знак ПСК в начале координат;

· UCS per viewport – ПСК на каждом видовом экране;

· UCS Name – имя ПСК;

· Visual Style – визуальный стиль изображения.

Палитра свойств объектов Properties может оставаться открытой в процессе работы; она показывает свойства выбранного объекта. Если выделено несколько объектов, в окне выводятся только общие свойства, значения которых совпадают у всех выбранных объектов. К общим свойствам относятся цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка, высота.

Тренинг-система

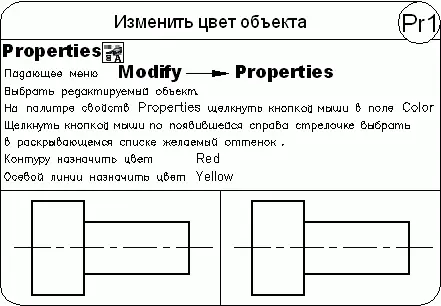

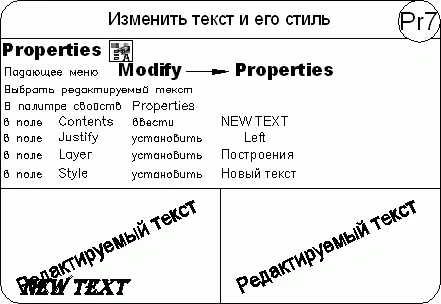

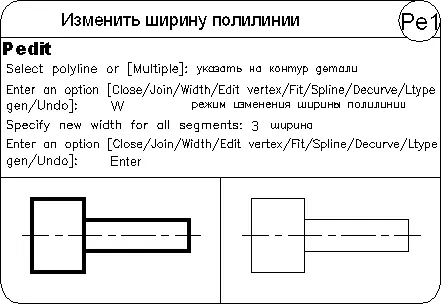

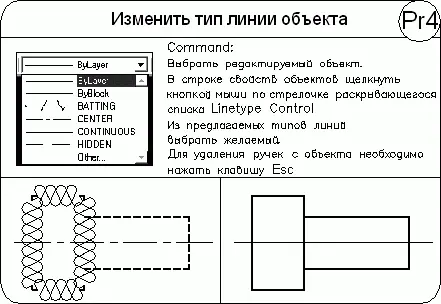

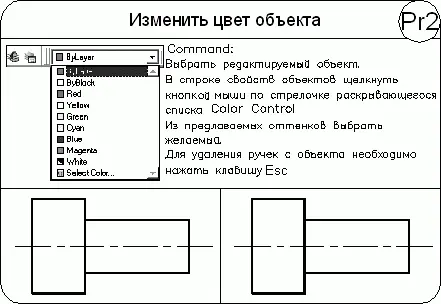

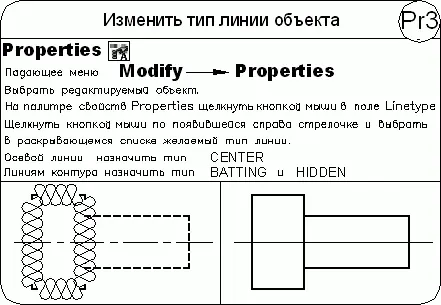

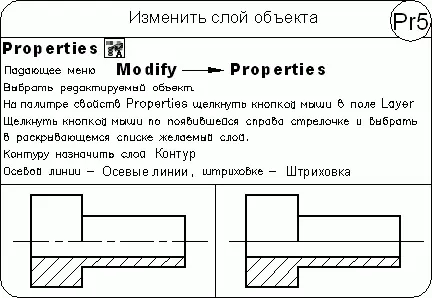

Выполните упражнения Pr1–Pr7 и Pe1 из раздела 4.

Система AutoCAD обладает широкими возможностями отображения различных видов рисунка. Предусмотрены команды, которые позволяют при редактировании чертежа быстро перемещаться от одного его фрагмента к другому для визуального контроля внесенных изменений. Можно зумировать изображение, изменяя его экранное увеличение, или производить панорамирование, перемещая рисунок по видовому экрану; также допускается сохранение выбранного вида с его последующим восстановлением для вывода на печать или просмотра. Кроме того, обеспечивается одновременный просмотр различных участков рисунка путем разделения области рисунка на несколько неперекрывающихся видовых экранов.
