СОВЕТ

Используйте эти возможности для определения условий внутреннего и наружного освещения. Включением, отключением, регулированием яркости и изменением место расположения источников света можно добиться наиболее эффектного и эффективного освещения проектируемого объекта в различных режимах его эксплуатации.

В разделе Parameters (Параметры) добавлен специфичный для источников освещения подраздел Light Settings (Настройки источников света). Здесь можно установить внутренние и внешние углы и радиусы рассеивания светового конуса, определить видимость светового конуса при создании фотореалистичного изображения проектируемого объекта и определить многие другие параметры источника света в зависимости от его типа. При выборе светильников в окне появляется раз дел Lamp Settings (Настройки светильника) (рис. 6.15), в котором для изменения вышеуказанных параметров, в том числе конструкционных, используется простой и понятный интерфейс.

ПРИМЕЧАНИЕ

Не путайте понятия источника света и светильника! Под светильником обычно понимается какое-то физическое тело, излучающее свет, а в ArchiCAD имеются объекты, излучающие свет, но не имеющие тел. В библиотеке источников света можно найти такие объекты, как General Light 11 (Общее освещение), Light Cone Up 11 (Свет, восходящий снизу), Light Cone Down 11 (Свет, падающий сверху) или Spot Light 11 (Световое пятно). Эти объекты помогают создать дополнительные эффекты освещения, которые встречаются в реальном мире, когда мы видим свет, создаваемый источником, находящимся вне поля нашего зрения.

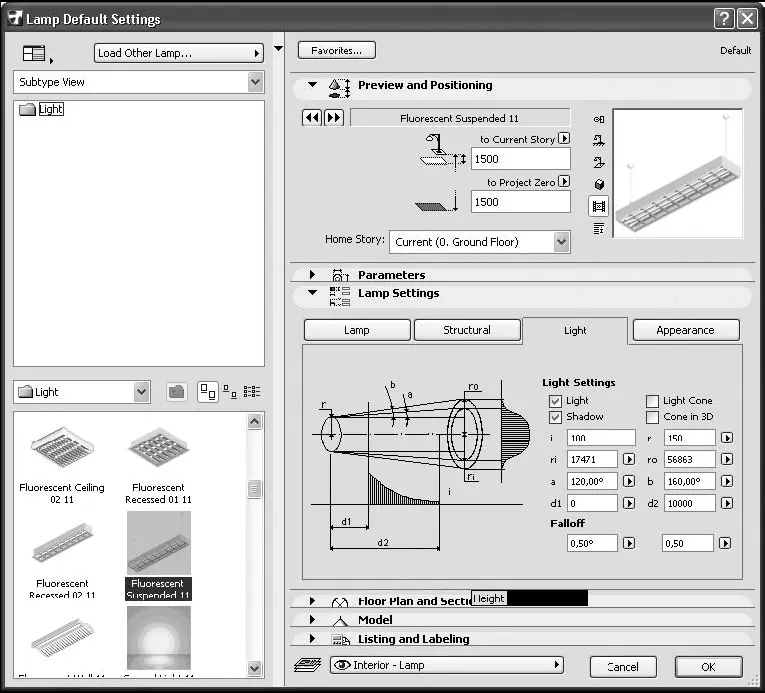

Рис. 6.15. Параметры настройки источников света

Кроме того, несколько десятков типов собственно светильников, от настольных ламп до уличных фонарей, – помогут на первых порах осветить интерьер и место расположения проектируемого здания.

В этой главе была рассмотрена библиотека объектов ArchiCAD, ее структура и принципы работы с ней, изучены способы настройки параметров объектов и их вставки в проект. Теперь можно самостоятельно проектировать двери и окна, настраивать их параметры, определять их вид и положение в пространстве.

В главе представлены также процессы настройки параметров и создания лестниц и источников освещения, указано расположение в стандартной библиотеке ArchiCAD большей части объектов, которые необходимо использовать для создания полной инфраструктуры проектируемого здания.

В этой главе рассматривается одна из наиболее значимых возможностей ArchiCAD – логическое группирование объектов, обеспечивающее гибкий механизм визуального представления объектов и предохранения их от непреднамеренного изменения.

Слои – один из мощных механизмов визуального представления объектов, обеспечивающий при умелом использовании максимально удобную работу с проектной документацией.

На чертеже плана этажа должны располагаться изображения конструктивных элементов здания, элементов систем водоснабжения и канализации, силовых и коммуникационных кабельных систем, разнообразные условные обозначения, технические требования и размеры и т. д. Если всю эту информацию попытаться разместить на одном листе, то вряд ли можно будет что-либо понять. Проектировщики и конструкторы давно нашли выход из этого положения: для каждого вида информации существуют свои типы чертежей, поэтому объекты, логически относящиеся к разным системам, располагаются на отдельных листах. Однако при разработке проекта в ArchiCAD разрабатываемый объект – это не набор чертежных листов, а виртуальная модель, в которой каждый элемент должен находиться на своем месте. Как быть?

Здесь и приходят на помощь слои – механизм, широко используемый в автоматизированных системах, связанных с обработкой графической информации. Слои позволяют логически разделить объекты, проекции которых визуально могут накладываться друг на друга, затрудняя человеку восприятие информации.

Слой в ArchiCAD – это имеющая имя совокупность атрибутов, которая может быть приписана определенным объектам. В таком случае говорят, что объекты находятся на данном слое. Что это за атрибуты, каково их назначение, каким образом объекты соотносятся с определенным слоем – все эти вопросы рассматриваются в данной главе.

Элементы управления слоями и атрибуты слоев рассмотрим на примере стандартного списка слоев ArchiCAD.
