Перейдите в режим редактирования объекта, выбрав построенное окно, и, изменяя его настройки, уточните параметры окна, если это необходимо.

В ArchiCAD имеются еще два объекта, связанные с окнами, – угловые окна и световые люки. Кнопка активизации инструмента построения угловых окон Corner Window (Угловое окно)

по умолчанию отсутствует на палитре инструментов. Вызвать ее можно командой главного меню ArchiCAD Design ► Design Tools ► Corner-Window (Проектирование ► Инструменты проектирования ► Угловое окно).

Угловое окно при его создании привязывается к ближайшему от указанной точки вставки углу стены. Кроме места вставки и внешнего вида, это окно ничем не отличается от обычных, поэтому подробно рассматривать его нет смысла.

Инструмент построения световых люков вызывается кнопкой Skylight (Световой люк)

расположенной на палитре инструментов.

Основные параметры световых люков – размеры конструкционных элементов рамы люка, количество световых проемов и их форма, которая может быть плоской, прямоугольной, призматической, круглой и т. п.

Рис. 6.10. Результат построения окна

В том же разделе библиотеки, что и световые люки, находятся мансардные окна, настройки основных параметров которых, определяющие внешний вид этих объектов, расположены в разделе Parameters (Параметры).

Один из самых интересных объектов библиотеки ArchiCAD – лестницы. Инструмент построения лестниц активизируется нажатием кнопки Stair (Лестница)

расположенной на палитре инструментов. При этом на информационной палитре открываются элементы управления настройками параметров лестниц (рис. 6.11).

Рис. 6.11. Элементы управления настройкой параметров лестниц

Окно Stair Default Settings (Настройки параметров лестниц по умолчанию) (рис. 6.12) открывается нажатием кнопки

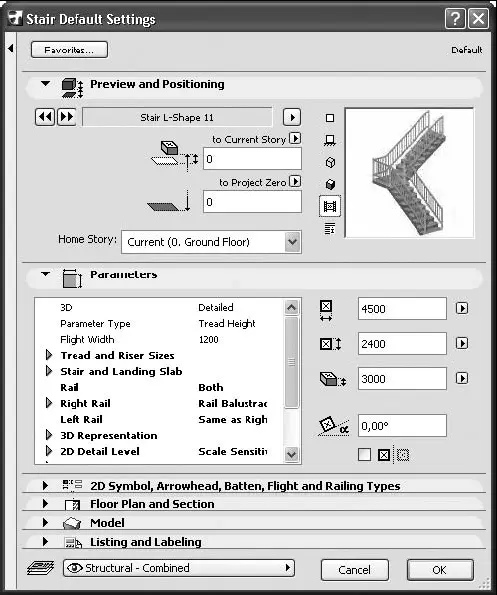

Рис. 6.12. Окно настройки параметров лестниц

В разделе Preview and Positioning (Просмотр и расположение) расположены следующие параметры:

□ кнопки перемещения по разделу лестниц библиотеки объектов ArchiCAD в прямом

и обратном

направлениях;

□ окно предварительного просмотра лестниц;

□ кнопки определения способа представления лестниц в окне предварительного просмотра;

□ кнопка

выбора действия над текущим объектом;

□ поля для ввода возвышения основания лестницы относительно уро в ня текущего этажа и нулевого уровня проекта (альтернативного уровня);

□ открывающийся список выбора видимости лестницы на этажах проекта.

В разделе Parameters (Параметры) расположены основные параметры лестниц. В правой части раздела расположены четыре поля для ввода следующих параметров:

□ длины заложения лестницы;

□ ширины лестничного марша;

□ высоты подъема лестницы;

□ угла поворота лестницы.

Последний параметр определяет угол поворота лестницы в плане относительно принятой системы координат.

Доступность этих параметров определяется типом лестницы, поскольку при выборе, например, винтовой лестницы нет смысла говорить о длине ее заложения, ширина лестничного марша может быть непостоянной и т. д.

Основные параметры лестницы находятся в списке левой части раздела Parameters (Параметры) и расположены в следующих подразделах:

□ Tread and Riser Sizes (Размеры ступеней) – определяются такие параметры лестницы, как количество ступеней на маршах, геометрические размеры элементов ступени, материал ступеней;

□ Stair and Landing Slab (Лестница и площадка) – устанавливаются параметры лестничной площадки;

□ Rail (Ограждения) – из открывающегося списка выбирается наличие и размещение лестничного ограждения: None (Отсутствует), Right (Справа), Left (Слева) и Both (C обеих сторон) (при наличии ограждения в списке параметров появляются дополнительные элементы для настройки параметров лестничных ограждений).
