Любой слой может находиться в одном из следующих состояний:

• активном или фоновом. Элементы активных слоев отображаются на чертеже с учетом выбранных стилей и толщины линий. Если активный слой не текущий, то все его графические объекты отображены одним цветом, указанным в настройках Менеджера документа (по умолчанию – это черный цвет). Элементы фонового слоя, как правило, показываются тонкой пунктирной линией. Настроить отображение фоновых слоев можно в окне Параметры (вкладка Система, раздел Графический редактор → Слои);

• видимом или погашенном. Погашенный слой не отображается в окне документа.

Один из слоев всегда является текущим. Именно в нем будут создаваться все новые графические примитивы, хотя любой другой активный (не текущий) слой можно редактировать средствами КОМПАС, не переводя его в состояние текущего. Сделать слой текущим можно при помощи Менеджера документа, или, что значительно проще, используя раскрывающийся список Состояния слоев на панели Текущее состояние.

Примечание

Привязки срабатывают только к элементам видимых активных слоев. На фоновые и погашенные слои они не распространяются.

Рассмотрим небольшой пример.

1. Создайте документ КОМПАС-Чертеж, а в нем – произвольный вид с названием Новый вид и масштабом 1:2.

2. Вызовите Менеджер документа для активного вида и при помощи кнопки Создать слой сформируйте три новых слоя на чертеже. При желании можете изменить названия слоев. Теперь в новом виде у нас есть четыре пустых слоя (включая системный).

3. Постройте на каждом слое по окружности радиусом 40 мм, так, чтобы окружности разных слоев не пересекались между собой. Для этого вам следует по очереди переключаться между слоями, выбирая их в раскрывающемся списке Состояния слоев.

4. Вызовите Менеджер документа (для текущего вида) и выполните следующие действия:

1) для первого слоя (нулевого по номеру) измените цвет, которым этот слой будет отображен в неактивном состоянии. Для этого используйте раскрывающийся список со стандартным набором цветов в колонке Цвет;

2) второй слой переведите в фоновое состояние, для чего достаточно щелкнуть на изображении замка в колонке Активность (замок при этом защелкнется);

3) третий слой сделайте погашенным, щелкнув кнопкой мыши на изображении лампочки в колонке Видимость (лампочка при этом изменит свой цвет с желтого на синий);

4) четвертый слой оставьте без изменений и, если он не текущий, сделайте его текущим. Для этого достаточно щелкнуть на значке в колонке Статус. Текущий слой отмечается красным флажком (рис. 2.71).

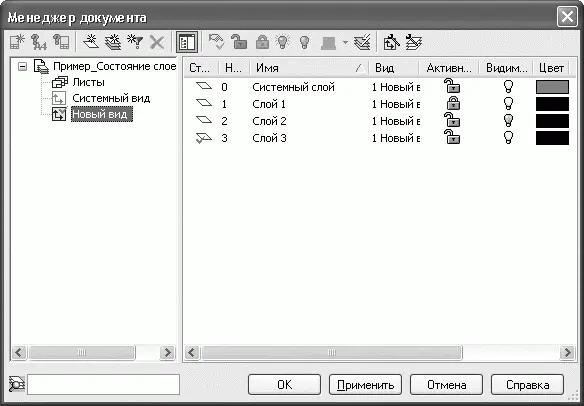

Рис. 2.71.Изменения состояния слоев

Примечание

Изменить состояние текущего слоя невозможно.

5. Нажмите кнопку OK, чтобы принять все изменения и закрыть Менеджер документа.

Полученный чертеж показан на рис. 2.72. Верхняя окружность отображается красным цветом и отвечает активному, но не текущему слою. Окружность под ней находится на фоновом слое и отображается тонкой пунктирной линией (хотя окружность создана стилем линии Основная). Третья окружность вообще невидима, так как лежит на погашенном слое, а последняя окружность отображается как обычно и находится на активном текущем слое чертежа. Применение слоев полностью идентично использованию калек при ручном черчении на кульманах.

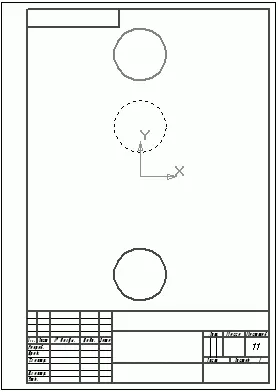

Рис. 2.72.Состояния слоев

Все команды панели инструментов Ассоциативные виды, исключая команду Создать новый вид, предназначены для работы только с ассоциативными видами.

Команда Произвольный вид

предназначена для создания произвольного ассоциативного вида с модели (детали или сборки), открытой в одном из окон КОМПАС или же взятой из файла на диске. Сразу рассмотрим принцип работы этой команды на примере.

Нам понадобится готовая 3D-модель, созданная в системе КОМПАС. Можете попробовать построить ее самостоятельно (любую, даже самую простую) или взять модель, поставляемую в качестве примеров к системе, но лучше используйте модель Муфта упругая втулочно-пальцевая.a3d, находящуюся в папке Examples\Глава 2\МУВП компакт-диска, прилагаемого к книге.

Рассматриваемая модель представляет собой сборку упругой втулочно-пальцевой муфты, выполненной по ГОСТ 21424—93 (рис. 2.73).
