Фактически, после задания передаточного числа редуктора программа уже произвела расчет механизма. При изменении какого-либо параметра (с помощью ползунков или раскрывающихся списков) библиотека тут же пересчитает все остальные параметры редуктора. Валы и подшипники рассчитываются и подбираются автоматически.

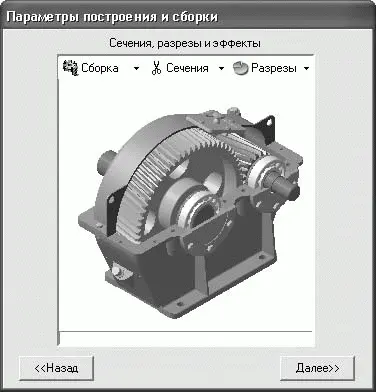

Задав исходные данные и отредактировав характерные параметры для данного типа редукторов, можно приступать к построению (кнопка Начать построение). После начала построения на экране появится мастер Параметры построения и сборки (рис. 5.29). На вкладках данного окна необходимо указать директорию для сохранения файлов сборки редуктора, определить, нужно ли создавать текстовый файл с информацией о спроектированном редукторе, а также задать параметры сборки (состав сборки: полная или нет, с разрезами, ортогональными плоскостями или вырезами).

Рис. 5.29.Окно мастера Параметры построения и сборки, в котором можно задавать состав, разрезы или сечения

Завершающим этапом работы мастера является построение трехмерной модели рассчитанного редуктора: сначала одна за другой строятся модели всех деталей редуктора, потом они собираются в сборку.

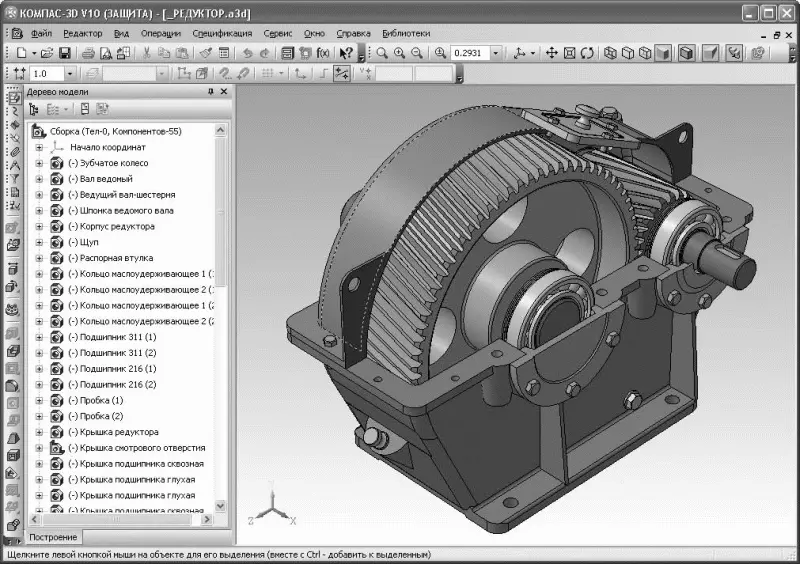

Все построение в зависимости от мощности компьютера, сложности редуктора (тип, количество зубьев на колесе и т. п.) занимает от 2 до 4 минут. Сколько бы вы потратили на формирование такой сборки вручную (рис. 5.30), даже имея достаточный опыт работы в КОМПАС? Наверное, не меньше двух дней. Это еще не учитывая проектного и проверочного расчетов, которые программа выполняет за считанные секунды.

Рис. 5.30.Трехмерная модель одноступенчатого редуктора, созданная с помощью библиотеки Редуктор-3D V2.3

Сравните модель, сгенерированную библиотекой Редуктор-3D, и созданную нами в гл. 3 и убедитесь, что существенных различий нет. Файл сборки и всех деталей редуктора, созданного прикладной библиотекой, размещены в папке Examples\Глава 5\Редуктор (примеры)\3D\1 прилагаемого к книге компакт-диска.

В заключение приведу примеры сборок еще двух редукторов, смоделированные с помощью этой библиотеки.

• Редуктор конический (рис. 5.31). Спроектирован для исходных данных:

· вращающий момент на выходном валу – 800 Н · м;

· частота вращения выходного вала – 25 рад/с;

· режим загруженности – средний;

· передаточное число редуктора – 2,8;

· коэффициент передачи – 0,96;

· количество зубьев шестерни – 24 шт.;

· материал шестерни – сталь 40, нормализация;

· материал колеса – сталь 45, нормализация;

· полная сборка, разрез №1.

Рис. 5.31.Редуктор конический одноступенчатый

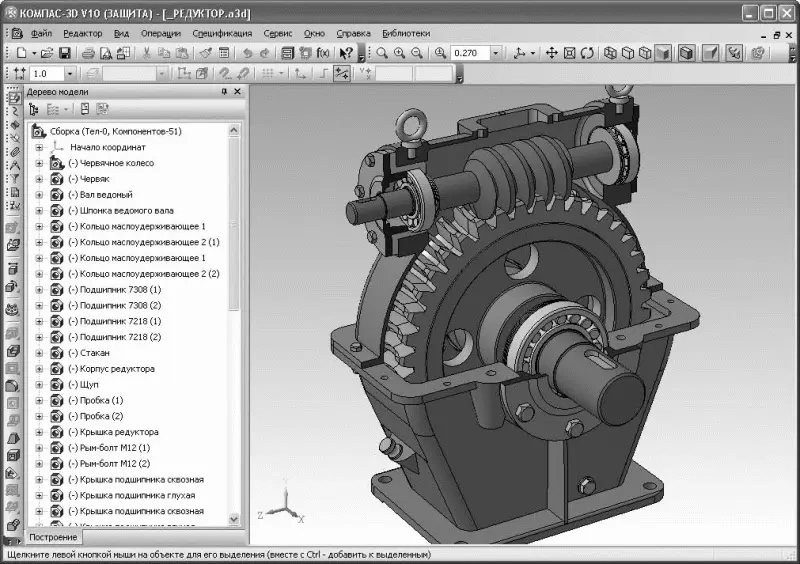

• Редуктор червячный (рис. 5.32). Спроектирован для таких исходных данных:

· вращающий момент на выходном валу – 2000 Н · м;

· частота вращения выходного вала – 2,5 рад/с;

· режим загруженности – тяжелый;

· передаточное число редуктора – 20;

· размещение червяка – верхнее;

· коэффициент передачи – 0,82;

· количество заходов червяка – 2;

· степень точности передачи – 8;

· коэффициент диаметра червяка – 8;

· материал венца червячного колеса – БрО10Ф1;

· полная сборка, разрез №1.

Рис. 5.32.Редуктор червячный одноступенчатый

Файлы обоих редукторов вы можете загрузить с прилагаемого к книге компакт-диска. Они находятся в папке Examples\Глава 5\Редуктор (примеры)\3D.

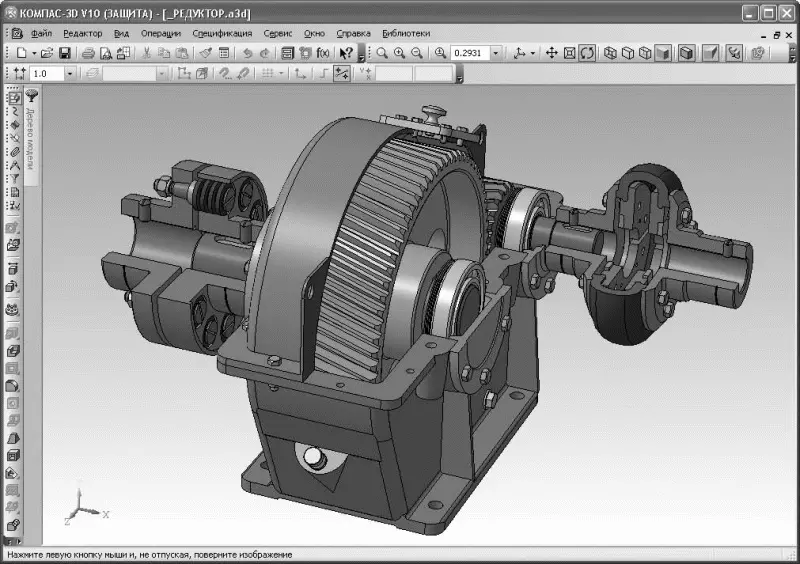

С помощью библиотеки Редуктор-3D и Библиотеки муфт можно очень легко создавать сборки различных приводов, состоящих из одноступенчатого редуктора и муфт на его валах (рис. 5.33).

Рис. 5.33.Машиностроительный привод, состоящий из цилиндрического редуктора, упругой втулочно-пальцевой муфты и муфты с торообразной резиновой оболочкой

Модель редуктора с муфтами, показанная на рис. 5.33, находится в папке Examples\Глава 5\-REDUCER прилагаемого к книге компакт-диска.

При создании такой модели намного больше времени ушло на наложение сопряжений между муфтами и соответствующими им валами, чем на само построение механизмов с помощью прикладных библиотек. В целом выполнение сборки такого привода не превысило 5 минут. Подумайте, сколько бы вы потратили времени, рассчитывая и моделируя редуктор, отыскивая в ГОСТ размеры нужных муфт и создавая по отдельности каждую деталь. В КОМПАС-3D вы избавлены от этой рутинной работы.
