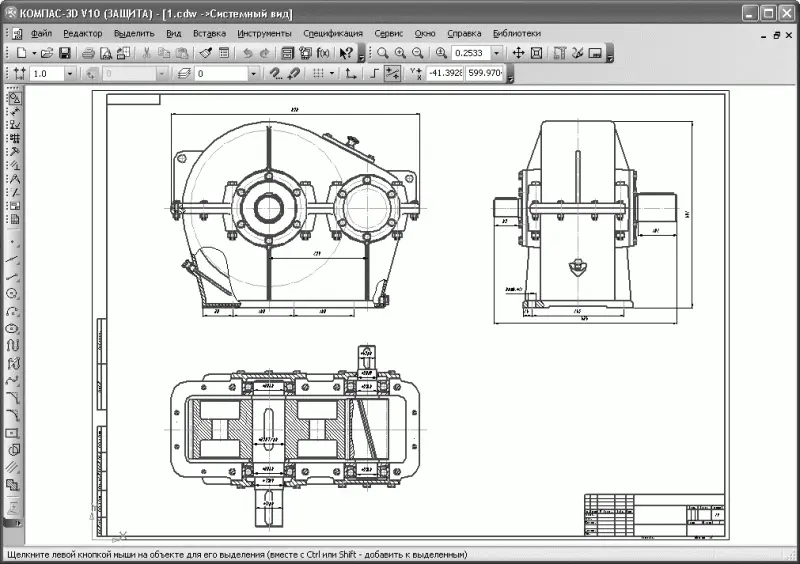

Рис. 5.25.Чертеж цилиндрического редуктора, сгенерированный прикладной библиотекой Редуктор-2D V1.7

Чертежи редукторов двух других типов приведены ниже. Конический редуктор (рис. 5.26) составляет привод вместе с клиноременной передачей и был рассчитан для следующих параметров: вращающий момент – 700 Н · м, угловая скорость – 15 с -1, режим работы – средний.

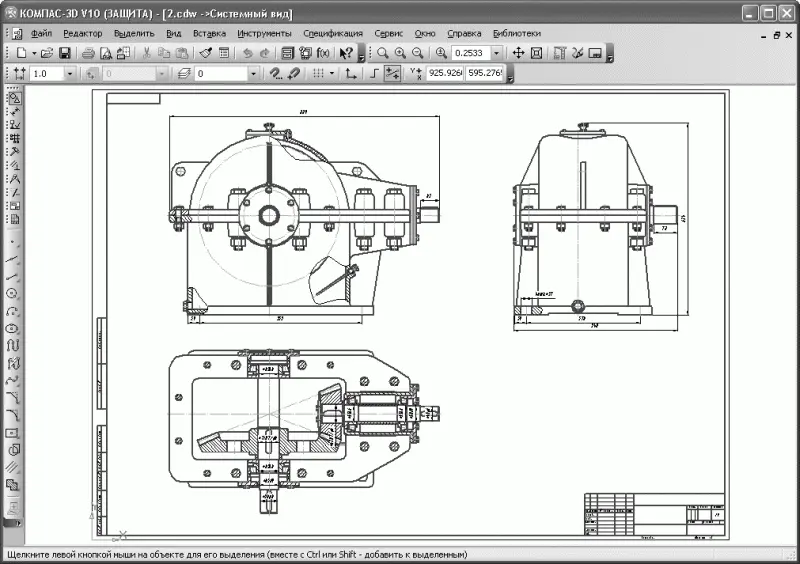

Рис. 5.26.Редуктор конический одноступенчатый

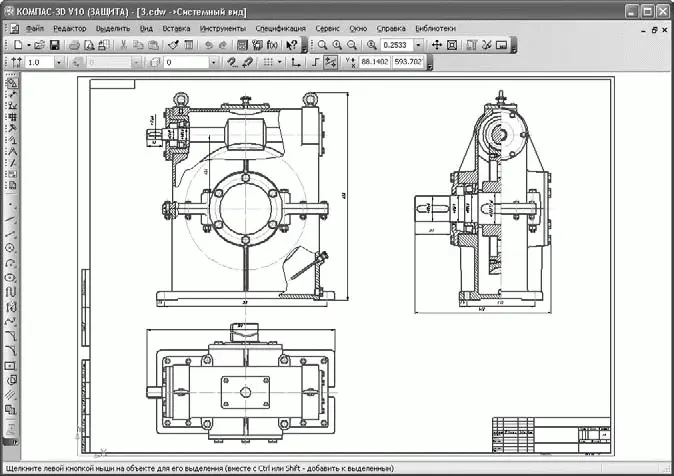

Червячный редуктор, также созданный при помощи этой библиотеки (рис. 5.27), рассчитывался в приводе совместно с цепной передачей для таких параметров: вращающий момент – 2000 Н · м, угловая скорость – 3 с -1, режим работы – тяжелый.

Рис. 5.27.Редуктор червячный одноступенчатый

Файлы этих чертежей находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 5\Редуктор (примеры)\2D.

На создание каждого чертежа затрачивалось не более 1–2 секунд! С учетом того, что некоторое время тратится на проведение проектных расчетов, можно с уверенностью утверждать, что с помощью библиотеки Редуктор-2D V1.7 проектирование привода и построение сборочного чертежа не занимает более 5 минут. Вы можете убедиться в этом сами, попробовав проект в действии.

Программа Редуктор-3D также является подключаемым модулем к системе КОМПАС-3D. Приложение Редуктор-3D V2.3 используется для проектного расчета и построения трехмерноймодели одноступенчатых редукторов общего назначения трех видов: конического, цилиндрического или червячного.

Примечание

Дистрибутив этой библиотеки находится на прилагаемом к книге компакт-диске в папке Programs\Редуктор-3D V2.3 (rus). Для установки модуля необходимо запустить файл инсталляции install.exe. После установки библиотеки подключите сам файл библиотеки к КОМПАС так, как было описано выше.

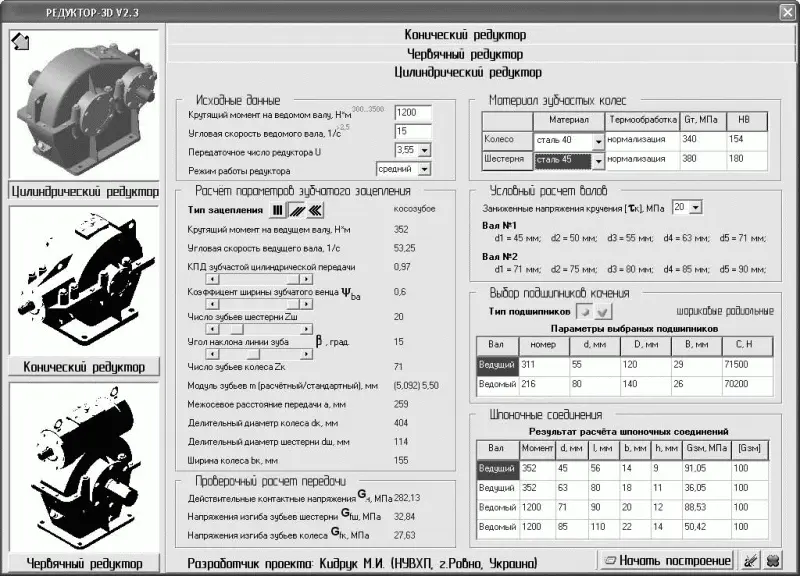

После запуска библиотеки появится главное окно программы (рис. 5.28), в левой части которого находится панель выбора типа проектируемого изделия (текущий отображается в цвете, два другие – черно-белые), а в правой – область для ввода исходных данных и области результатов расчета.

Рис. 5.28.Главное окно библиотеки Редуктор-3D V2.3

Исходные данные включают в себя всего четыре параметра (вводятся в области Исходные данные):

• вращающий момент на ведомом валу редуктора;

• угловая скорость ведомого вала;

• передаточное число редуктора;

• режим работы редуктора.

Далее для каждого возможного типа одноступенчатых редукторов вы можете установить (выбрать) некоторые специфические параметры по своему усмотрению (КПД передачи, количество зубьев шестерни, материалы зубчатой или червячной пары и т. п.).

В качестве примера попробуем создать с помощью этой библиотеки цилиндрический редуктор по исходным данным, которые мы использовали при разработке чертежа редуктора в гл. 2 и его трехмерной модели в гл. 3:

• вращающий момент на выходном валу редуктора – 1200 Н · м;

• необходимая частота вращения вала – 15 рад/с;

• режим загруженности агрегата – средний;

• передаточное число редуктора U (выбирается из раскрывающегося списка в области Исходные данные) – 3, 55;

• коэффициент полезного действия цилиндрического косозубого зацепления – 0,97;

• коэффициент ширины зубчатого венца ? ba – 0,6;

• количество зубьев шестерни z ш – 20 шт.;

• угол наклона линии зуба ? – 15°;

• материал шестерни – сталь 40, нормализация;

• материал колеса – сталь 50, нормализация.

Тип зацепления (косозубое) устанавливается нажатием соответствующей кнопки в группе кнопок-переключателей Тип зацепления. Значения КПД зацепления, коэффициента ширины зубчатого венца, угла наклона линии зуба задаются путем перетаскивания соответствующих каждому параметру ползунков в области Расчет параметров зубчатого зацепления. Пределы прокрутки ползунков (то есть их диапазон) отвечают граничным или рекомендуемым значениям того или иного параметра. Таким образом, пользователь защищен от ошибок при расчете, обусловленных неверно введенным значением.
