Ни для кого не секрет, что построить большую трехмерную сборку определенного объекта часто бывает сложнее, чем создать сборочный чертеж того же объекта. При этом многие компоненты, входящие в сборку, не являются уникальными деталями, а их создание лишь отнимает время, замедляя проектирование. Такими компонентами могут быть пружины, болты, гайки, шпонки, словом, все, что уже давно описано в стандартах. Однако согласитесь, не только элементы крепежа или другие простенькие детали являются стандартизованными. Многие значительно более сложные механизмы изготовляются и собираются согласно требованиям ГОСТ, ОСТ, нормалей и т. п. Моделирование таких механизмов вручную всегда доставляет проектировщику немало хлопот, зачастую отнимая намного больше времени, чем разработка и построение моделей уникальных деталей. Описываемая здесь Библиотека муфт является приложением, позволяющим быстро создавать достаточно сложные модели машиностроительных муфт и использовать их в разрабатываемых сборках для соединения валов.

С помощью этого приложения можно создавать муфты следующих типов (рис. 5.21):

• глухие муфты:

· фланцевые по ГОСТ 20761—96;

· продольно-свертные по ГОСТ 23106—78 (ред. 1990 г.);

• муфты жесткие компенсирующие:

· зубчатые по ГОСТ Р 50895—96;

· с промежуточным подвижным элементом (со скользящим сухарем (крестовые) и кулачково-дисковые по ГОСТ 20720—93);

· шарнирные малогабаритные по ГОСТ 5147—80;

• муфты упругие компенсирующие:

· упругие втулочно-пальцевые по ГОСТ 21424—93;

· с резиновой звездочкой по ГОСТ 14084—93;

· с торообразной резиновой оболочкой по нормали МН 5809—65;

• другие конструкции:

· муфта роликовая обгонная (свободного хода) по ОСТ 27-60-721—84;

· предохранительная со срезным штифтом.

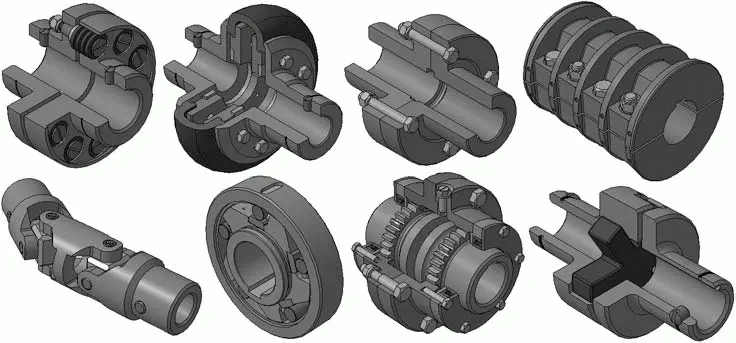

Рис. 5.21.Различные типы машиностроительных муфт, созданные с помощью библиотеки

Библиотека муфт может также оказать существенную помощь и для инженеров, работающих в КОМПАС-График. В этом случае проектировщику доступны все те же типоразмеры и конфигурации муфт, что и при трехмерном моделировании, но в чертеж или фрагмент муфта может вставляться в любом из трех видов (главный, сбоку, сверху). В библиотеке предусмотрена возможность автоматического создания вырезов на главном виде или на виде слева почти для всех типов муфт. При вставке чертежа муфты в графический документ можно выбирать точку привязки (точку, к которой будет привязано изображение в момент перемещения и вставки), а также запрещать или разрешать автоматическую простановку характерных размеров муфты на чертеже. Как и трехмерную модель, изображение муфты можно редактировать с помощью библиотеки вручную, а также используя перетаскивание за характерные точки (таких точек может быть от 1 до 4, в зависимости от типа муфты).

В обоих случаях (как для трехмерного моделирования, так и для плоского черчения) Библиотека муфт позволяет автоматически создавать объект спецификации.

Перечисленные выше библиотеки и приложения – это далеко не все, с помощью чего система КОМПАС-3D облегчает жизнь инженеру. Есть еще много других утилит, которые входят в стандартную поставку или распространяются отдельно и предназначены для применения в различных сферах промышленности. Это, в частности, библиотеки трубопроводной арматуры, проектирования систем вентиляции, энергетического оборудования, контрольно-измерительных приборов и автоматики, архитектурных элементов, элементов электротехнических устройств, система проектирования металлоконструкций и пр.

Кроме того, «АСКОН» предлагает обширный комплект библиотек для КОМПАС, которые распространяются бесплатно и решают большой круг различных по структуре задач: от рисования осевых линий до моделирования сложнейших 3D-сборок. Это модули, созданные пользователями системы, которые разрабатывали их для своих нужд, а потом решили сделать свои творения достоянием общественности. Скачать эти библиотеки можно с сайта технической поддержки http://support.ascon.ru/download.php?act=cat&cat=3.

На сайте представлены различные библиотеки. Их можно условно разделить на две группы:

• библиотеки фрагментов (как параметризированных, так и нет), содержащие изображения разных приспособлений и техники;

• конструкторские библиотеки, как правило, небольшие по объему и выполняющие ограниченное количество операций с чертежами или моделями, но зачастую очень полезные.
