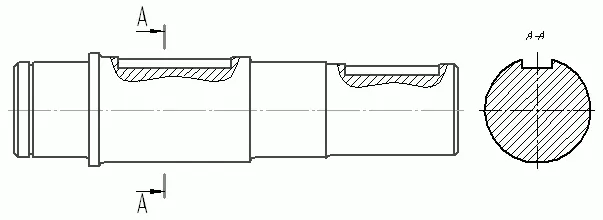

Рис. 5.15.Сечение вала, сгенерированное библиотекой КОМПАС-SHAFT 2D

Кроме того, самым главным достоинством этой замечательной библиотеки является возможность по построенному чертежу тела вращения создавать трехмерную модель. Для этого предназначена специальная команда Дополнительные построения → Генерация твердотельной модели. Сгенерированная модель показана на рис. 5.16.

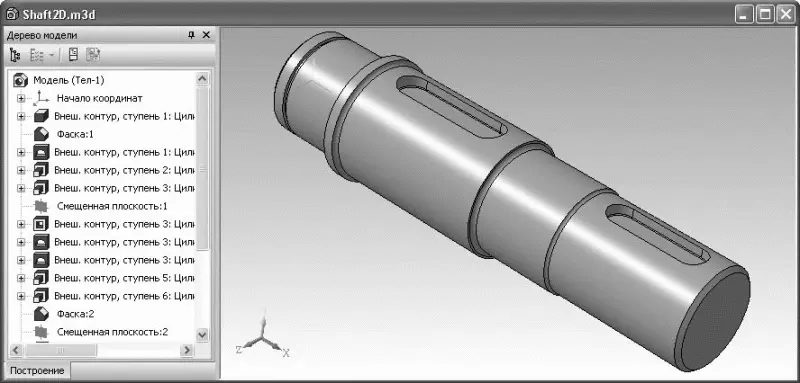

Рис. 5.16.Трехмерная модель вала, построенная библиотекой КОМПАС-SHAFT 2D

Трехмерная модель этого вала Shaft2D.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 5.

Еще одним мощным и многофункциональным расчетным приложением системы КОМПАС-3D является модуль проектирования пружин КОМПАС-SPRING (рис. 5.17).

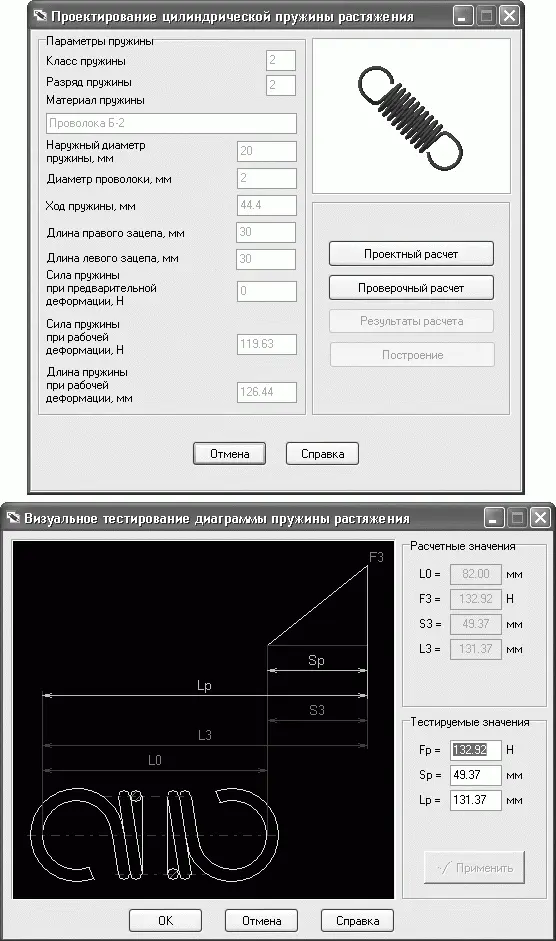

Рис. 5.17.Библиотека КОМПАС-SPRING

Согласитесь, что создание сборочных чертежей или трехмерных сборок высокой сложности, которые имеют большое количество пружин, доставляет немало хлопот проектировщику. При этом сами пружины могут быть и не очень значимыми элементами сборки или сборочного чертежа, однако и без них не обойтись. Очень остро этот вопрос встает при формировании именно трехмерных моделей винтовых пружин. Мало того, что создание такой, казалось бы, невзрачной детали отнимает много времени (особенно когда количество рабочих витков не целое число, из-за чего придется подгонять размещение цилиндрических спиралей для опорных (поджатых) витков с обеих сторон пружины), так еще есть такие модификации пружин, которые не сразу-то и придумаешь, как смоделировать. Вы уже имели возможность убедиться в этом на собственном опыте при разработке трехмерных моделей различных пружин в гл. 3.

Библиотека КОМПАС-SPRING легко решает все эти проблемы. Она обеспечивает проектный и прочностной расчеты пружин растяжения и сжатия, конических и фасонных, тарельчатых и пружин кручения. Расчеты производятся согласно ГОСТ 13764—86, ГОСТ 13765—86 и ГОСТ 3057—90. Их результаты можно записать в файл и использовать для последующего построения чертежей или моделей. Отличительной особенностью библиотеки является возможность варьировать параметры пружины для получения наилучшего результата, а также есть гарантия того, что при проектном расчете вы получите несколько вариантов пружин с наименьшим весом и наилучшими критериями прочности для введенных вами исходных данных. Кроме двухмерных чертежей, в которых можно автоматически проставлять размеры, строить выносные виды и создавать диаграммы деформаций или усилий, почти для всех типов пружин КОМПАС-SPRING может генерировать трехмерные модели.

Огромное значение для любой системы трехмерного твердотельного моделирования имеет возможность обмена данными с другими САПР, используемыми предприятиями-заказчиками. Некоторые машиностроительные компании при проектировании и расчете особо сложных и больших объектов (транспортных средств, энергетических агрегатов) иногда применяют сразу несколько программных пакетов для моделирования. По этой причине, какой бы развитой и мощной ни была внутренняя структура отдельной программы, без возможности передачи данных в другие системы и чтения данных извне она обречена. Использовать ее будут разве что в узком кругу самих разработчиков и в таком же узком кругу предприятий, имевших неосторожность приобрести и установить такую систему.

Компания «АСКОН» уделяет немалое внимание обеспечению такого обмена данными. В КОМПАС возможно чтение графических файлов форматов DXF, DWG и IGES; можно открывать и записывать файлы моделей форматов STEP, IGES, Parasolid; есть отдельное приложение – Библиотека поддержки формата model (CATIA), обеспечивающее чтение файлов model системы CATIA 4 в КОМПАС-График. Например, вы легко можете импортировать модель или поверхность, созданную в Solid Edge или Unigraphics, и использовать ее в своей сборке. Однако этого бывает недостаточно. Всегда ли модели, созданные другими конструкторами в других системах, неизвестно как давно и кем после того измененные, подходят для вашей сборки? Скорее всего, нет, и перед использованием их часто приходится редактировать. Как это сделать? Можно отредактировать модель в «родительском» редакторе, заново сохранить и потом перенести в КОМПАС. А если на рабочем месте проектировщика в данный момент нет того графического редактора, в котором эта модель создавалась? Тогда можно редактировать средствами КОМПАС, но, так как модель не имеет базовой операции, эскизов и пр., эта задача становится нелегкой и наверняка отнимет много времени. Вот в этом случае значительную помощь конструктору может оказать еще один подключаемый модуль для КОМПАС-3D —Система распознавания 3D-моделей.
