На рис. 5.1 показан пример размещения характерных точек на изображении болта, вставленного из конструкторской библиотеки (напомню, что характерные точки появляются после одинарного щелчка кнопкой мыши на графическом объекте). Точка 0 отвечает за размещение графического объекта на чертеже (точка вставки или привязки); точка A – при ее перетаскивании изображение библиотечного элемента будет поворачиваться вокруг точки O; точка Dr – с ее помощью вы можете изменять диаметр болта, не вызывая окно настройки элемента (диаметр изменяется дискретно); точка L – характерная точка, которая позволяет изменять длину болта.

Рис. 5.1.Характерные точки библиотечного элемента

Для различных других стандартных элементов набор характерных точек может быть другим.

Важно то, что любые детали, создаваемые с помощью конструкторской библиотеки, тесно связаны с модулем проектирования спецификаций. Следовательно, вам не нужно будет вручную заполнять несчетное количество граф, содержащих информацию о крепеже сборки, – библиотека все проделает за вас сама.

Часть задач, которые при двухмерном рисовании можно выполнить с помощью конструкторской библиотеки, при трехмерном моделировании решаются с использованием библиотеки крепежа (мы уже знакомы с ней). Она содержит трехмерные параметрические модели всех основных крепежных элементов: болтов, винтов, гаек и шайб, охватывая при этом более шестидесяти ГОСТ.

Начиная с КОМПАС-3D V8 Plus конструкторская библиотека и библиотека крепежа хоть и не исключены из стандартной поставки, но заменены новым, более мощным по функционалу приложением – библиотекой стандартных изделий (ее мы также использовали в примерах предыдущих глав). Эта библиотека содержит обширную базу моделей и графических изображений подшипников, крепежа, осей, трубопроводной арматуры, элементов трубопроводов и пр.

Однако кроме вышеперечисленных система КОМПАС-3D располагает еще целым рядом библиотек, помогающих инженеру при создании моделей или чертежей. Некоторые из них рассмотрены ниже.

Система проектирования и трехмерного твердотельного моделирования тел вращения и механических передач КОМПАС-SHAFT 3D – без сомнения, самый мощный вспомогательный модуль, предоставленный компанией «АСКОН» для работы с трехмерными моделями. Простой и удобный интерфейс, богатый функционал, позволяющий строить ступени вала различной конфигурации (конические, цилиндрические, многогранные), встроенный модуль расчета зубчатых передач внешнего и внутреннего зацепления, по результатам которого нажатием всего одной кнопки можно получить готовую 3D-модель прямозубого колеса, – все это делает библиотеку КОМПАС-SHAFT 3D незаменимой при создании машиностроительных сборок любой сложности и назначения. Все модели, рассчитанные и выполненные с помощью этого модуля, доступны для редактирования стандартными средствами КОМПАС.

Познакомимся с этим приложением подробнее.

Откройте менеджер библиотек, в котором найдите и запустите библиотеку КОМПАС-SHAFT 3D (она находится в разделе Расчет и построение). В правой части окна менеджера появится список команд библиотеки (рис. 5.2).

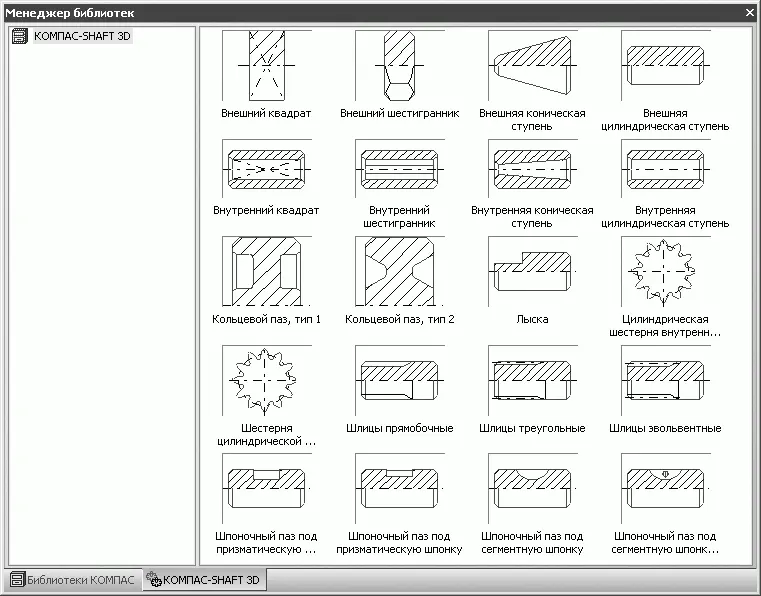

Рис. 5.2.КОМПАС-SHAFT 3D (режим отображения – Большие значки)

Построим с помощью этой библиотеки трехмерную модель какого-нибудь вала.

Примечание

Библиотека КОМПАС-SHAFT 3D позволяет также рассчитывать зубчатые колеса (специально для этого в нее встроен модуль расчета механических передач КОМПАС-GEARS) и даже строить трехмерную модель прямозубых зубчатых колес.

Для начала следует создать документ КОМПАС-Деталь, после чего можно перейти к построению.

1. Выполните команду библиотеки Внешняя цилиндрическая ступень. В строке состояния при этом должна отобразиться подсказка: Укажите плоскость или плоскую грань. В дереве построения выделите плоскость ZX . Появится диалог параметров цилиндрической ступени (рис. 5.3). В соответствующие текстовые поля введите величину диаметра ступени – 50 мм, ее длину – 100 мм и нажмите кнопку OK. В результате библиотека построит цилиндр с указанными параметрами с основанием на плоскости ZX .

Рис. 5.3.Диалог параметров цилиндрической ступени вала
