Примечание
В версиях системы, предшествующих КОМПАС-3D V8 Plus (то есть до появления многотельного моделирования), команда Зеркально отразить тело называлась Зеркально отразить. Она предназначалась только для формирования целостной детали, имеющей плоскость симметрии, путем отображения части детали относительно одной из ее граней или плоскости, которая проходит через тело детали.
Мы рассмотрели практически все команды панели инструментов Редактирование детали (конечно, это не все, что есть в КОМПАС-3D: ведь существуют еще листовые детали, поверхности, вспомогательные объекты и пр.). Остались еще две операции, доступные только в режиме редактирования детали в сборке, но о них чуть позже.
При описании формообразующих команд я специально пропустил команды для создания листового тела. Листовое тело – это деталь КОМПАС-3D, представляющая собой трехмерную модель объекта (изделия), сформированного различными операциями над заготовкой из листового металла (гибка, ковка, штамповка и т. п.). Все команды для построения листовых деталей вынесены на отдельную панель инструментов – Элементы листового тела (рис. 3.27).
Рис. 3.27.Панель инструментов Элементы листового тела
Основной формообразующей командой для листовых моделей (рис. 3.28) является Листовое тело
Без выполнения этой команды любые другие операции по редактированию листовой детали будут недоступны. Процесс формирования листового тела подобен выполнению формообразующей операции выдавливания. Листовое тело создается путем перемещения эскиза листового тела в ортогональном направлении на некоторую величину (обычно небольшую – не более нескольких миллиметров).

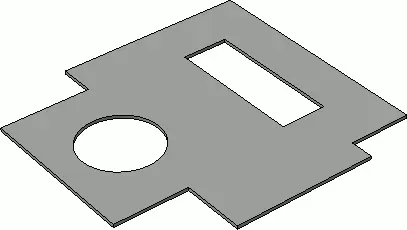

Рис. 3.28.Листовое тело
После создания листового тела вы можете выполнять с ним различные операции, формируя деталь, которую весьма сложно было бы смоделировать с помощью только булевых операций (рис. 3.29).

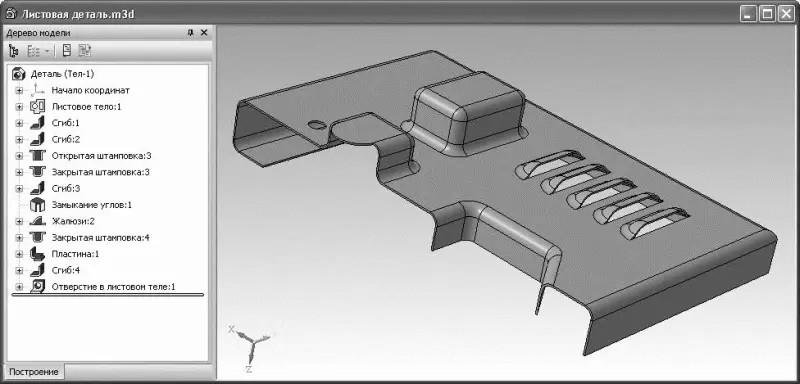

Рис. 3.29.Пример листового моделирования
На листовом теле можно формировать следующие конструктивные элементы.
• Сгибы. Для создания этих трехмерных элементов на панели Элементы листового тела присутствуют следующие команды:
Сгиб;
Сгиб по линии;
Подсечка.
• Отверстия. Команды позволяют создавать отверстия как круглого, так и более сложного сечения:
Отверстие в листовом теле;
Вырез в листовом теле.
• Дополнительные конструктивные элементы (штамповка, жалюзи, буртик), которые представлены командами:
Открытая штамповка;
Закрытая штамповка;
Жалюзи;
Буртик.
• Замыкание углов, полученных при сгибах листового тела. Для этого существует специальная команда Замыкание углов
На данный момент в системе реализовано три способа замыкания: замыкание встык, замыкание с перекрытием и плотное замыкание. Для каждого способа можно выбрать различные виды обработки стыка: без обработки, стык по кромке (применим только для замыкания встык и плотного замыкания) и стык по хорде. Некоторые примеры замыкания углов показаны на рис. 3.30.

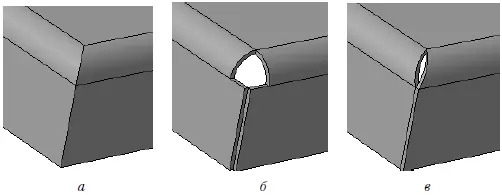

Рис. 3.30.Замыкание углов: плотное по кромке ( а ), встык без обработки ( б ), с перекрытием и обработкой стыка по хорде ( в )
Кроме того, можно получить развертку листового тела (для этого есть специальная команда). В листовой модели вы также можете использовать любые булевы операции с панели Редактирование детали. Совместное применение команд листового и твердотельного моделирования предоставляет поистине колоссальные возможности проектировщику, что будет продемонстрировано на примерах.
