Примечание

При выполнении команды Сечение по эскизу стрелка указывает направление вырезания материала при сечении, поскольку само вырезание происходит не перпендикулярно, а вдоль опорной плоскости эскиза. По этой причине направление нормали для команды Сечение по эскизу не имеет значения.

Как и команды вырезания и создания отверстий, обе команды построения сечений можно применять и для сборки.

Иногда после завершения редактирования эскиза или после включения в расчет ранее исключенных трехмерных операций модель отображается некорректно, а в дереве построений возле таких операций появляется восклицательный знак в красном кружке. Это свидетельствует об ошибках в трехмерных операциях. Их нельзя допускать в моделях. Ошибки бывают разными. Например, в результате перестроения одной из операций вы изменили форму модели так, что одно из отверстий (сформированных операцией вырезания) больше не пересекает тело детали, но ведь сама операция вырезания осталась в модели. Возникает ошибка, отверстие не вырезается, и вся последующая геометрия модели будет построена неправильно. Для устранения ошибок необходимо отредактировать эскиз или параметры неверной операции. Иногда достаточно изменить что-либо в построениях, предшествующих операции, в которой возникла ошибка.

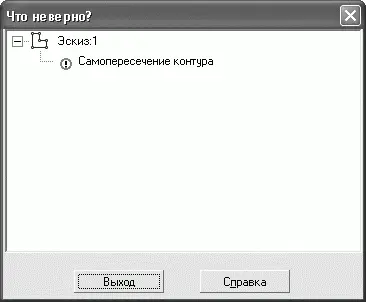

Кроме того, иногда возникают диалоговые окна Что неверно?, которые говорят о невозможности выполнить ту или иную операцию (рис. 3.26). Появление этого окна означает, что один или несколько параметров на панели свойств заданы неверно. Такой ошибкой может быть, например, самопересечение контура операции выдавливания, отсутствие осевой линии в эскизе операции вращения, неверный эскиз операции вырезания, разделяющий тело на несколько частей, недопустимый радиус скругления и т. д. При появлении такого сообщения (в нем могут быть зафиксированы сразу несколько ошибок) завершение построения трехмерной операции невозможно.

Рис. 3.26.Сообщение об ошибке в эскизе

В отдельную группу следует отнести команды создания массивов элементов (хотя следует понимать, что эта классификация достаточно условна).

Для детали есть три разные команды создания массивов (на панели Редактирование детали их кнопки объединены в одну группу):

• Массив по сетке

– размещает копируемые элементы в узлах двухмерной сетки, количество копий по каждому из направлений задается отдельно. Сетка не обязательно должна быть ортогональной;

• Массив по концентрической сетке

– копии выбранных трехмерных элементов располагаются равномерно по концентрическим окружностям;

• Массив вдоль кривой

– создает одномерный массив трехмерных элементов, которые размещаются вдоль произвольной кривой.

Копировать с помощью этих команд можно не только один элемент (операцию), а сразу несколько (например, операцию выдавливания вместе со сформированными на ее гранях фасками или отверстиями). Выделять исходные объекты для копирования возможно как в окне модели, так и в дереве построения. Важно понимать, что операции создания массивов не предназначены для создания новых тел в модели, поэтому при задании параметров этих команд учитывайте, что копии трехмерного элемента должны быть приклеены (или вырезаны) к тому телу, которому принадлежит исходный элемент. Если хотя бы одна из копий выйдет за пределы своего тела, то система сообщит об ошибке и массив не будет создан.

Все три команды можно использовать и для сборки, но там они служат для копирования отдельных деталей, входящих в состав сборки.

Есть еще одна команда, предназначенная для копирования элементов модели, – Зеркальный массив

Она служит для создания зеркального отражения выбранных элементов модели относительно плоскости или плоской грани. Как и все прочие команды формирования массивов, Зеркальный массив не может создавать новые тела. А вот команда Зеркально отразить тело

(она находится в одной группе с командой зеркального массива) позволяет получить как одно целое тело, симметрично отразив созданную его часть относительно грани или плоскости, так и два отдельных, симметричных друг другу относительно выбранной плоскости.
