Одними из наиболее используемых дополнительных команд являются Фаска

и Скругление

(на панели Редактирование детали они объединены в одну группу). Для этих операций не требуется создавать эскиз. Вы лишь указываете радиус скругления или катет и угол фаски, а также ребра, на месте которых необходимо сформировать указанный конструкторский элемент. Для выделения ребра в 3D-модели подведите к нему указатель мыши и, когда справа внизу от указателя появится изображение маленького отрезка, щелкните на ребре кнопкой мыши. Ребро должно подсветиться красным цветом. За один вызов команды Фаска или Скругление можно создавать фаску или скруглить сколько угодно ребер (рис. 3.20).

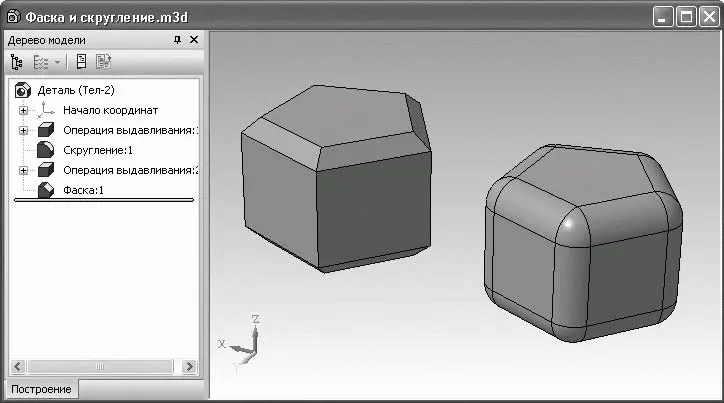

Рис. 3.20.Результат выполнения команд Фаска и Скругление

Есть и другой способ выбора ребер для построения фаски или формирования скругления. В окне модели вы можете выбрать любую грань, тогда на всех ее ребрах будут созданы фаски или скругления указанных параметров. Выделить грань достаточно просто: подведите к ней указатель (возле указателя появится условное обозначение грани) и щелкните кнопкой мыши. Грань подсветится. Как и для большинства других трехмерных операций, создаваемые фаски или скругления сначала отображаются фантомами с характерной точкой, позволяющей прямо в окне модели редактировать их параметры.

При описании двух предыдущих команд был затронут вопрос выделения трехмерных элементов (ребер и граней) непосредственно на самой модели. Как вы уже заметили, система отслеживает, какой объект находится ближе всего к указателю мыши, и выдает своеобразную подсказку, что сейчас можно выделить. Иногда необходимо выделить объекты только какого-то одного конкретного типа, например только ребра или только вершины. В достаточно сложных моделях бывает нелегко выбрать нужный объект, так как мешают другие элементы, расположенные слишком близко. Например, при создании скругления необходимо выделять или снимать выделение только с ребер, а по короткому ребру очень сложно попасть щелчком кнопкой мыши в окне модели. Случайно щелкнув на грани (при запущенной команде Скругление), вы тем самым выделите все ее ребра, что только добавит вам лишних хлопот. Для решения этой проблемы в системе КОМПАС-3D есть возможность настройки фильтров выделения. Это можно сделать на панели инструментов Фильтры (рис. 3.21). С помощью кнопок на этой панели можно включить или выключить возможность выделения следующих объектов:

• граней;

• ребер;

• вершин;

• конструктивных плоскостей;

• конструктивных осей.

Рис. 3.21.Панель Фильтры

По умолчанию на этой панели нажата кнопка Фильтровать все, которая позволяет выделять все трехмерные элементы модели.

Продолжим рассмотрение дополнительных формообразующих операций для детали.

Команда Отверстие

очень удобна для быстрого создания различных отверстий со сложным профилем в теле детали. Эта команда доступна, если в модели выделена плоская грань, которая автоматически становится базовой для отверстия. Для формирования отверстия необходимо задать его координаты на базовой плоскости, а главное – выбрать тип (профиль) отверстия и определить его размеры. Тип отверстия можно указать на панели Выбор отверстия (рис. 3.22) вкладки Параметры панели свойств. В библиотеке отверстий содержатся как самые простые отверстия, например под ввинчиваемые болты, так и с очень сложным профилем, включающим всевозможные канавки, буртики и пр. Выбрав тип отверстия, задав координаты его центра и размеры, нажмите кнопку Создать объект – система выполнит все построение (то есть с помощью этой команды вы избавились от необходимости самостоятельно рисовать эскиз). Редактируется построенный объект не как обычная операция вырезания, а именно как отверстие. Вы можете изменить его профиль и построить заново, при этом вам не нужно будет перерисовывать эскиз.

Рис. 3.22.Выбор типа отверстия и задание его размеров

Примечание
