Владимир Верстак - 3ds Max 2008. Секреты мастерства

■ Tube (Труба) – объекты, подобные цилиндру, но с продольным отверстием внутри. Позволяет также создавать секторы и многогранные призмы с отверстиями.

■ Pyramid (Пирамида) – пирамиды (в том числе усеченные) с прямоугольным или квадратным основанием.

■ Plane (Плоскость) – прямоугольный фрагмент сетчатой оболочки. Единственный примитив, не являющийся трехмерным объектом.

В число сложных примитивов (категория Extended Primitives (Улучшенные примитивы)) входят следующие объекты.

■ Hedra (Многогранник) – пять разновидностей многогранников с множеством управляющих параметров. Все объекты определяются заданием точки центра и величиной радиуса.

■ ChamferBox (Параллелепипед с фаской) – параллелепипеды и кубы с любым соотношением сторон. В отличие от объекта Box (Параллелепипед), при использовании объекта ChamferBox (Параллелепипед с фаской) существует возможность задания фасок на краях.

■ OilTank (Цистерна) – цилиндры с основаниями в виде сферических сегментов с ярко выраженной границей между основаниями и средней частью объекта. На базе этих объектов можно также строить цилиндрические секторы.

■ Spindle (Веретено) – цилиндры с коническими основаниями, а также цилиндрические секторы на базе этих объектов.

■ Gengon (Многогранная призма) – многогранные призмы с фаской и без нее.

■ RingWave (Круговая волна) – инструмент для создания труб, внешняя и внутренняя поверхности которых могут быть волнообразно деформированы.

■ Prism (Призма) – инструмент для создания призм с различным соотношением сторон основания.

■ Torus Knot (Тороидальный узел) – объект, который строится на основе узлов различного вида. Можно изменять как форму сечения, так и базовую форму объекта.

■ ChamferCyl (Цилиндр с фаской) – цилиндры, цилиндрические секторы и многогранные призмы любых пропорций с возможностью задания на краях фаски, срезанной под углом 45°.

■ Capsule (Капсула) – цилиндры с основаниями в виде полусфер, а также цилиндрические секторы на базе этих объектов.

■ L-Extrusion (L-тело экструзии) – плоскость L-образной формы с выдавливанием по высоте.

■ C-Extrusion (C-тело экструзии) – объект, аналогичный L-Extrusion (L-тело экструзии), отличающийся базовой формой, представленной в виде буквы «П». Оба тела экструзии являются базовым материалом для моделирования архитектурных конструкций.

■ Hose (Рукав) – инструмент для создания гофрированных рукавов, шлангов и других объектов аналогичной формы. «Привязав» основания Hose (Рукав) к двум другим объектам, можно получить подобие анимированной пружины.

Все примитивы имеют настройки для управления их размерами – количеством сегментов, сглаженностью и генерацией координат проецирования. Пока параметрический объект не преобразован в другой тип, можно свободно изменять все параметры. Их всегда легко модифицировать, изменяя значения на вкладке Modify (Изменение) командной панели.

Рассмотрим два примера создания простого и сложного геометрических примитивов на основе построения GeoSphere (Геосфера) и ChamferBox (Параллелепипед с фаской).

Для построения GeoSphere (Геосфера) выполните следующие действия.

1. В раскрывающемся списке категории Geometry (Геометрия) вкладки Create (Создание) командной панели выберите строку Standard Primitives (Простые примитивы).

2. Щелкните на кнопке GeoSphere (Геосфера) в свитке Object Type (Тип объекта). В результате в области свитков командной панели появятся свитки параметров геосферы (рис. 2.13).

3. Установите переключатель Creation Method (Метод создания) в положение Diameter (Диаметр) или Center (Центр) в зависимости от того, хотите вы создавать геосферу, перемещая указатель мыши в окне проекции по диаметру (от края к краю) или от центра, указывая радиус.

4. Щелкните в окне проекции и переместите указатель мыши в сторону для создания параметрического объекта GeoSphere (Геосфера).

5. При необходимости уточните радиус объекта в поле Radius (Радиус).

6. Укажите количество сегментов в поле Segment (Количество сегментов), чтобы задать плотность сетки поверхности объекта.

7. Переключатель Geodesic Base Type (Базовый тип оболочки) установите в положение, соответствующее создаваемому объекту:

•Tetra (Тетраэдр) – четырехгранник (рис. 2.14, слева);

•Octa (Октаэдр) – восьмигранник (рис. 2.14, посередине);

•Icosa (Икосаэдр) – двадцатигранник (рис. 2.14, справа).

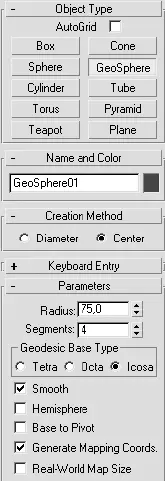

Рис. 2.13.Настройки объекта GeoSphere (Геосфера) на командной панели
