Моделирование при помощи фрагментов Безье имеет следующие преимущества перед другими способами создания объектов:

■ автоматическое сглаживание стыков между фрагментами, при котором получается плавный переход от одного фрагмента к другому;

■ управление фрагментами при помощи манипуляторов Безье;

■ возможность управления топологией (плотностью) фрагментов Безье, что позволяет при незначительных затратах получить сглаженную модель;

■ окончательная модель представляет собой полностью бесшовный каркас, который легко поддается анимированию.

Однако такое моделирование обладает и определенными недостатками:

■ автоматическое сглаживание стыков из преимущества превращается в недостаток, когда необходимо выполнить моделирование излома поверхности (например, ногтя);

■ фрагменты Безье слишком велики, поэтому работать с маленькими элементами или деталями объекта неудобно.

NURBS – это поверхности или кривые, форма которых описывается неоднородными рациональными В-сплайнами. На рис. 2.7 показана модель шляпы, выполненная с использованием NURBS Surfaces (NURBS-поверхность).

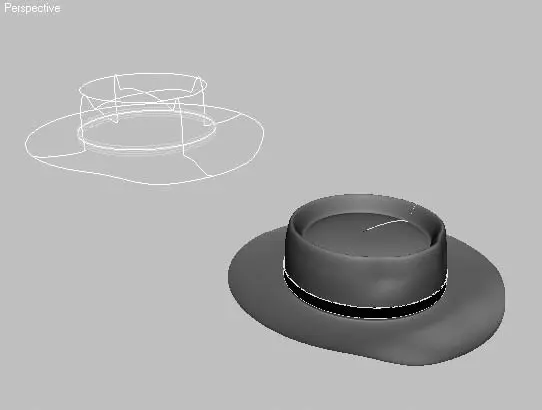

Рис. 2.7.Модель шляпы в каркасном ( слева ) и тонированном ( справа ) виде, выполненная при помощи NURBS-поверхностей

В зависимости от типа NURBS-поверхности могут строиться с использованием управляющих вершин или контрольных точек, лежащих на поверхности.

Такие поверхности являются идеальным инструментом для создания форм органического происхождения: с ними легко работать, они имеют хороший интерактивный контроль, позволяют выполнять бесшовные поверхности и могут оставаться сглаженными даже на криволинейной поверхности.

NURBS-поверхности предпочтительнее полигональных при моделировании плавных поверхностей объектов, таких как растения, животные, цветы и т. д.

Данные объекты не относятся к моделируемым типам. Тем не менее это очень важные объекты, так как сложно представить серьезный проект, в котором отсутствовали бы камеры и источники света.

Камеры и источники света (рис. 2.8) – это объекты сцены, предназначенные для имитации различных светильников (точечного, направленного, дневного и т. д.) и создания видов из виртуальных камер, имитирующих физические свойства реальных камер (фокусное расстояние, угол зрения и пр.).

Камеры и источники света могут быть свободными и нацеленными. Нацеленные камеры и источники света, как следует из названия, характеризуются наличием цели.

Нацеленные камеры (или источники света) содержат два объекта: камеру (или источник света) и их цель. Камера показывает то, что видите вы, а ее цель указывает точку, на которую вы смотрите. Камеру и ее цель можно трансформировать независимо, но считается, что камера всегда смотрит на цель. В случае с нацеленным источником света цель указывает направление, в котором он светит. Цель может двигаться независимо.

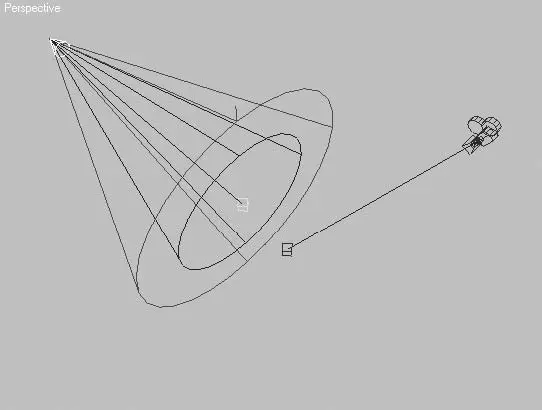

Рис. 2.8.Нацеленный источник света и нацеленная камера

ПРИМЕЧАНИЕ

Для камеры и источника света можно создавать окна проекций, имитирующие вид из камеры или источника света в направлении цели. Такие окна, используемые для источников света, позволяют с большей точностью расположить освещение и выставить тени.

Существует два типа камер и восемь типов источников света (в том числе два, поставляемых вместе с визуализатором mental ray).

К вспомогательным относятся объекты сцены, которые не видны при итоговой визуализации, но упрощают процесс моделирования и анимации (рис. 2.9).

Существует восемь групп вспомогательных объектов: Standard (Стандартный), Atmospheric Apparatus (Атмосферная оснастка), Camera Match (Горизонт камеры), reactor, Assembly Heads (Управление сборкой), Manipulators (Манипуляторы), Particle Flow, VRML97.

Назначение вспомогательных объектов зависит от их разновидности. Например, манипуляторы предназначены для создания в окнах проекций ползунков или джойстиков, для управления параметрами других объектов, а стандартные применяются при моделировании и анимации объектов сцены.

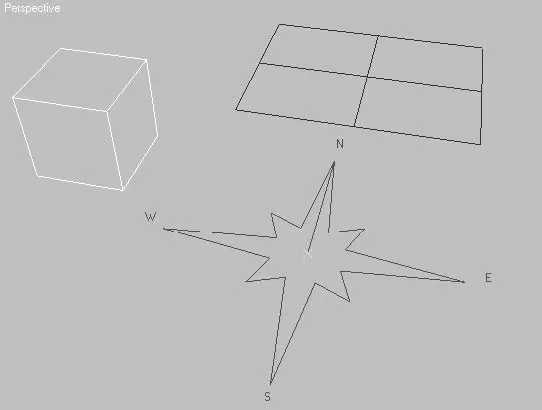

Рис. 2.9.Вспомогательные объекты: Dummy (Пустышка), Grid (Координатная сетка) и Compass (Компас)
