7. В текстовое поле введите нужный текст, набрав его с клавиатуры или вставив из буфера обмена.

8. Разместите набранный текст в любом из окон проекций, щелкнув в поле окна кнопкой мыши.

9. При необходимости измените параметры созданного текста.

На рис. 2.21 представлен сплайновый текст с параметрами, заданными по умолчанию.

Рис. 2.20.Свиток Parameters (Параметры) настроек объекта Text (Сплайновый текст)

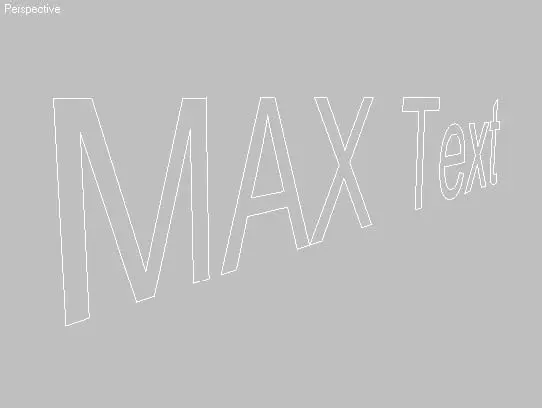

Рис. 2.21.Объект Text (Сплайновый текст) с параметрами, заданными по умолчанию

Составные объекты (Compound Objects) в 3ds Max 2008 представлены отдельной группой категории Geometry (Геометрия) вкладки Create (Создание) командной панели. Как правило, это тела, состоящие из двух и более простых объектов, рассмотренных выше (трехмерных объектов или форм).

Составные объекты позволяют моделировать тела сложной формы (например, машиностроительные детали) и применять к ним анимацию (например, анимировать процесс создания формы сечением по пути).

К составным объектам относятся следующие.

■ Morph (Морфинговые) – сложные объекты, позволяющие осуществлять анимированный переход исходного объекта в целевой с использованием промежуточных фазовых объектов.

■ Conform (Согласованные) – вершины исходного объекта проецируются на поверхность целевого. Таким способом имитируются эффекты таяния свечи, плавления льда, растекания лужи воды и т. п.

■ BlobMesh (Капля) – системы частиц или геометрические наборы сфер, которые позволяют имитировать жидкую субстанцию. Таким образом можно создавать струю воды, вытекающую из крана.

■ Boolean (Булев) – составные объекты, полученные путем объединения, пересечения или вычитания двух других трехмерных объектов. Для выполнения булевых операций два исходных объекта должны пересекаться в некоторой области пространства.

■ Loft (Лофтинговые) – трехмерные тела, построенные на основании объектов форм методом лофтинга, то есть размещением набора характерных сечений объекта вдоль траектории пути.

■ Scatter (Распределенные) – совокупность копий одного объекта, распределенных на поверхности другого объекта. Чаще всего используются для имитации стеблей травы, стада животных, группы деревьев и т. п.

■ Connect (Соединенные) – объект, создающий соединение в отверстиях на поверхности двух объектов.

■ ShapeMerge (Слитые с формой) – объект, позволяющий создавать отверстия и проемы на поверхности трехмерного тела с использованием сплайновой формы. В этом случае контур сплайна используется в качестве секущих кромок и проецируется на поверхность каркасного объекта.

■ Terrain (Рельеф) – объект, генерирующий трехмерный рельеф горного ландшафта на основе замкнутых сплайнов, представляющих собой изолинии высот аналогично представленным на картах местности.

■ Mesher (Сеточные) – составной объект, конвертирующий процедурные объекты (например, системы частиц) в объекты сетки, к которым в дальнейшем могут применяться модификаторы формы.

■ ProBoolean (Pro Булев) – добавляет функциональности традициннному объекту Boolean (Булев), например позволяет одновременно объединять несколько объектов, каждый из которых может использовать собственную булеву операцию.

■ ProCutter (Pro Вычитание) – позволяет выполнять специализированные булевы операции, в основном предназначенные для разделения или разбиения обектов.

На рис. 2.22 показан свиток Object Type (Тип объекта) с инструментами для создания составных объектов.

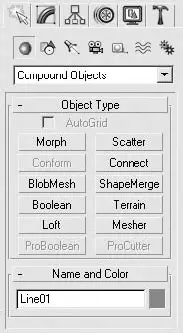

Рис. 2.22.Группа Compound Objects (Составные объекты) категории Geometry (Геометрия) вкладки Create (Создание)

Рассмотрим два простых примера построения составных объектов: методом лофтинга и булевой операции вычитания.

Для построения заготовки болта методом лофтинга выполните следующие действия.

1. В окне проекции Top (Сверху) постройте три сплайна: два Circle (Окружность), один немного больше другого, и шестиугольный NGon (Многоугольник) с диаметром в полтора-два раза большим, чем окружности.

2. В окне проекции Front (Спереди) создайте сплайн Line (Линия), расположив его вертикально (рис. 2.23).

Рис. 2.23.Заготовки для создания лофт-объекта
