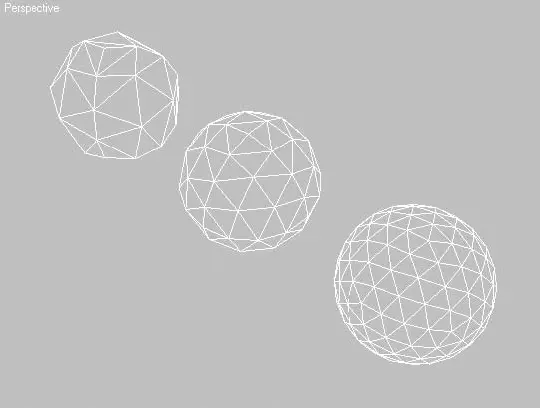

Рис. 2.14.Три объекта GeoSphere (Геосфера), различающиеся типом оболочки: Tetra (Тетраэдр) ( слева ), Octa (Октаэдр) ( посередине ), Icosa (Икосаэдр) ( справа )

8. Установите флажок Hemisphere (Полусфера) для получения половины объекта – полусферы.

9. Установите флажок Base to Pivot (Точка опоры внизу), чтобы переместить точку опоры из центра объекта к его основанию.

Построим ChamferBox (Параллелепипед с фаской) с помощью главного меню и ввода значений параметров с клавиатуры.

1. Выполните команду Create ► Extended Primitives ► ChamferBox (Создание ► Улучшенные примитивы ► Параллелепипед с фаской). В результате на командной панели появятся свитки параметров параллелепипеда с фаской (рис. 2.15).

2. В полях X, Y и Z введите значения смещения относительно начала координат по соответствующим осям.

3. Введите значения параметров Length (Длина), Width (Ширина), Height (Высота) и Fillet (Закругление).

4. Щелкните на кнопке Create (Создать) для создания объекта в окнах проекций.

5. При необходимости, используя свиток Parameters (Параметры), задайте количество сегментов для сторон параллелепипеда с фаской и количество сегментов для закругления.

6. Для сглаживания поверхности в пределах закругления установите флажок Smooth (Сглаживание) (рис. 2.16).

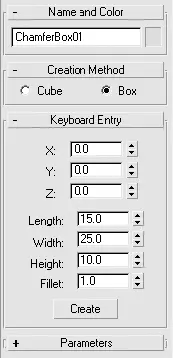

Рис. 2.15.Настройки примитива ChamferBox (Параллелепипед с фаской) на командной панели

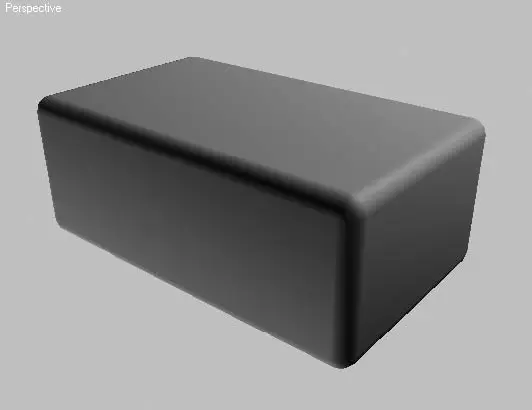

Рис. 2.16.Параллелепипед с фаской

Для создания сложных объектов сцены не всегда хватает простых и сложных параметрических объектов. В этом случае на помощь приходят объекты форм. В 3ds Max объекты форм создаются в качестве исходной геометрии для построения других, более сложных объектов методом лофтинга (то есть размещением набора характерных сечений объекта вдоль траектории пути), выдавливания, вращения и т. д. Можно также создать формы, управляющие движением во время анимации.

Категория Shapes (Формы) состоит из трех групп объектов – Splines (Сплайны), NURBS Curves (NURBS-кривые) и Extended Splines (Улучшенные сплайны).

Рассмотрим первую группу как наиболее распространенную и часто используемую.

Что такое сплайны? Это кривые, представляющие собой набор вершин, соединенных прямолинейными или криволинейными отрезками – сегментами. Вершины (Vertices), сегменты (Segments) и сплайны (Splines) составляют уровень подобъектов кривых этого типа.

Вершины – это точки, находящиеся на концах сегментов и определяющие кривизну сплайна. Различают четыре типа вершин.

■ Smooth (Сглаженная) – плавно соединяющая два смежных сегмента, которые имеют равную степень кривизны.

■ Corner (Угловая) – соединяющая два сегмента, которые образуют излом кривой в месте соединения.

■ Bezier (Безье) – подобна сглаженной вершине, но с возможностью управления кривизной в точке соединения сегментов при помощи манипуляторов Безье. Манипуляторы находятся на одной прямой, позволяя управлять только их наклоном и длиной, что вызывает изменение кривизны сегментов и их ориентации.

■ Bezier Corner (Угол Безье) – как и вершина типа Bezier (Безье), имеет манипуляторы, но, в отличие от Bezier (Безье), манипуляторы можно настраивать независимо друг от друга.

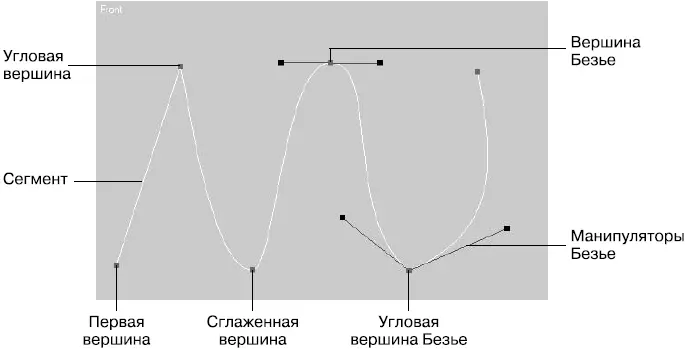

На рис. 2.17 показана кривая со всеми типами вершин.

Рис. 2.17.Подобъекты сплайна

Сегменты – прямолинейные или криволинейные участки сплайна, ограниченные двумя вершинами. Криволинейные сегменты образуются из прямолинейных участков, количество которых определяется значением параметра Steps (Количество шагов) или установкой флажка Adaptive (Адаптивный) для автоматического задания кривизны сплайна. В зависимости от типа сегменты бывают:

■ Line (Линейный) – прямая между двумя вершинами;

■ Curve (Кривая) – кривая, определяемая типом вершин и настройкой манипуляторов.

Сплайн – это группа смежных сегментов, образующих непрерывную линию. Сплайны бывают открытые и закрытые (у закрытых первая и последняя вершины совпадают). В зависимости от типа сплайны бывают:

■ Line (Линия) – все сегменты сплайна являются прямыми;
