Чтобы построить правильную с геометрической точки зрения поверхность модели в области глаза, необходимо увеличить сетку полигонов. В связи с этим продолжите наращивать в данном месте полигоны. Это можно сделать при помощи дополнительных разрезов вокруг глаза. Для придания более острой формы в местах крепления ресниц воспользуйтесь параметром Crease (Складка) для соответствующих ребер или примените инструмент для создания фаски (Chamfer (Фаска)) (рис. 14.60).

Рис. 14.59.Сглаженная форма модели в области глаза

Дальнейшее уточнение формы глаза необходимо проводить по сфере, имитирующей форму глазного яблока (само глазное яблоко вы можете смоделировать позже). Задача заключается в том, чтобы после уточнения положения вершин в пространстве нижнее и верхнее веки расположились по поверхности сферы (рис. 14.61).

Рис. 14.60.Дополнительные ребра в области глаза

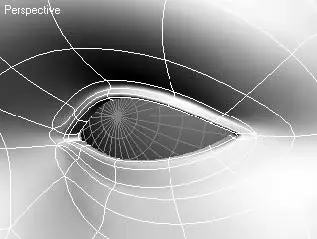

Рис. 14.61.Форма глаза, уточненная по сфере

В процессе моделирования вам, возможно, придется еще не раз возвращаться к уточнению формы головы в области глаза, но на данном этапе той детализации, которую вы уже сделали, будет достаточно.

Перейдем к формированию носа и губ. Для их построения вам понадобится сделать два разреза секущей плоскостью у основания носа и через середину губ. Напоминаю, что согласно ранее описанным пропорциям высота нижней части лица составляет 2/7 от размера головы и равна расстоянию от подбородка до основания носа (рис. 14.62).

Прежде чем приступить к моделированию губ, вам нужно сделать разрезы полигонов вокруг них. Для этого воспользуйтесь инструментом Cut (Вычитание) свитка Edit Geometry (Редактирование геометрии). В верхней части разрез берет начало немного ниже основания носа, а заканчивается во впадине, формирующей подбородок, проходя через крайние точки губ (рис. 14.63).

Рис. 14.62.Состояние модели после выполнения разрезов в области основания носа и середины губ

Рис. 14.63.Начало формирования рта

Если вы в дальнейшем собираетесь анимировать лицо, обязательным условием для этого будет моделирование полости рта, что повлечет раздельное моделирование верхней и нижней губы. Чтобы создать разрез в области рта, выделите ребра, проходящие в середине губ, и щелкните в свитке Edit Edges (Редактирование ребер) на кнопке Split (Разделить). В результате ребра разделятся и образуется по две пары вершин. Разведите соседние вершины в стороны так, чтобы образовалось отверстие, после чего отредактируйте их положения в пространстве (рис. 14.64).

Чтобы правильно построить модель губ, необходимо добавить вертикальные полигоны в уголках рта. Это можно сделать, разделив ребра, проходящие от уголка рта и до затылка. Для этого выполните следующие действия.

1. Выделите одно ребро, следующее за уголком губ, и щелкните на кнопке Loop (Петля), находящейся в свитке Selection (Выделение). В результате выделится весь ряд ребер, вплоть до серединной линии.

2. Щелкните на кнопке Chamfer (Фаска) в свитке Edit Edges (Редактирование ребер) и в окне проекции Front (Спереди) или Perspective (Перспектива) постройте фаску для выделенных ребер (рис. 14.65).

После этого вершины, относящиеся к разрезу губ, нужно объединить с вновь образованными снаружи, чтобы получилось прямоугольное отверстие в уголках губ (рис. 14.66). Уточните также положение вновь созданных вершин в пространстве (как минимум необходимо раздвинуть их по высоте).

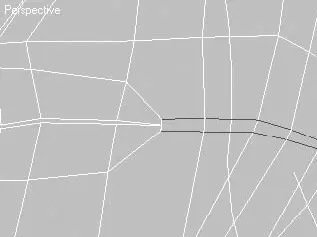

Рис. 14.64.Ребра, определяющие разрез рта

Рис. 14.65.Фаска, построенная на ребрах, идущих от уголков губ

Сделайте еще несколько разрезов, формирующих область губ. Первый вертикальный разрез должен пройти от глаза через крайнюю точку крыла носа и до разреза верхней губы (рис. 14.67, слева ). Второй – по линии формирования губ с таким расчетом, чтобы в уголках губ образовалось по одному дополнительному полигону (рис. 14.67, справа ).
