Autodesk - AutoCAD 2008. Руководство пользователя

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

■ При максимально допустимом припуске (символ "М", также известный как "МДП") элемент содержит максимальное количество материала, указанное значением допуска.

■ При МДП отверстие имеет минимальный диаметр, тогда как вал — максимальный.

■ При минимально допустимом припуске (символ "L") элемент содержит минимальное количество материала, указанное значением допуска.

■ В этом случае отверстие имеет максимальный диаметр, а вал — минимальный.

■ Произвольным зависимым допуском (символ "S") считается тот, при котором в детали может содержаться любое в допустимых пределах количество материала.

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

За величиной допуска в рамке допуска формы и расположения можно проставить до трех необязательных обозначений баз с символами-модификаторами. Базой называется теоретически точный элемент детали (точка, ось или плоскость), относительно которой производятся измерения и контроль размеров. Обычно в роли баз выступают две или три взаимно перпендикулярные плоскости. В совокупности они называются комплектом базовых плоскостей.

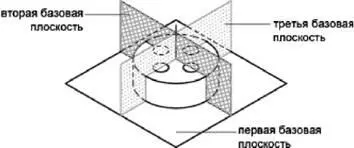

На следующем чертеже изображен комплект базовых плоскостей, используемый для контроля размеров детали.

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска.

Дополнительно к позиционным допускам для их уточнения можно задавать выступающие поля допуска. Они могут, например, определять допуск перпендикулярности для детали, вставляемой или вворачиваемой в отверстие другой.

Перед символом выступающего поля допуска ( ) ставится значение высоты, обозначающее минимальное выступающее поле допуска. Высота и сам символ проставляются в рамке, расположенной под рамкой допуска формы и расположения, как показано на следующем чертеже.

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

В составных допусках указываются два допуска для одной геометрической характеристики элемента, либо для элементов с различными требованиями к базам. Первый допуск относится к системе элементов, второй — к каждому элементу в отдельности. При этом второй допуск является более строгим, чем первый.

На чертеже пересечение базовых плоскостей А и В образует базовую ось, от которой определяется положение системы.

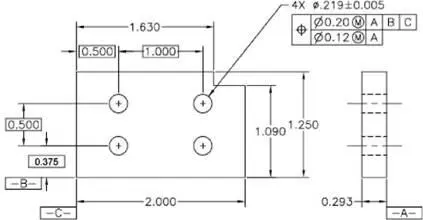

На следующем чертеже составной допуск относится и к диаметру системы отверстий, и диаметру каждого отверстия в отдельности.

При нанесении составного допуска вначале создается первая строка рамки допусков формы и расположения, а затем указывается тот же самый символ вида допуска для второй строки. Часть геометрического символа расширяется по обеим линиям. После этого вычерчивается вторая строка рамки.
