Autodesk - AutoCAD 2008. Руководство пользователя

РЗМОТКРЕПИТЬ

Отмена ассоциативности выбранных размеров

РЗМПРИКРЕПИТЬ

Ассоциирование выбранных размеров с геометрическими объектами

РЗМРЕГЕН

Обновление расположения всех ассоциативных размеров

РАСЧЛЕНИТЬ

Разбиение составного объекта на составляющие его объекты

Системные переменные

DIMASSOC

Управляет ассоциативностью размерных объектов и расчленением размеров.

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность нанесения допусков формы и расположения, выражающих отклонения формы, контура, ориентации и расположения элементов чертежа.

Допуски формы и расположения иллюстрируют отклонения формы, контура, ориентации и расположения элементов чертежа. Такие допуски проставляются в прямоугольных рамках. В каждой рамке содержится исчерпывающая информация по допускам для соответствующего размера. Допуски формы и расположения могут строиться как с выносками, так и без них, в зависимости от используемой команды для нанесения допусков (ДОПУСК или ВЫНОСКА).

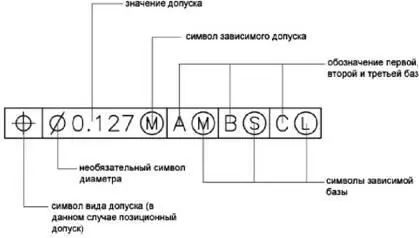

Рамка допуска формы и расположения состоит, по меньшей мере, из двух частей. В первой находится графический символ, обозначающий вид допуска (формы, расположения, сечения, биения и т.п.). Допуски формы подразделяются на допуски прямолинейности, плоскостности, округлости, цилиндричности и профиля продольного сечения. На чертеже обозначен позиционный допуск.

Редактирование рамок допусков формы и расположения осуществляется многими командами редактирования, а также с помощью ручек. Кроме того, для их указания можно использовать режимы объектной привязки. Также их можно редактировать с помощью ручек.

ПРИМЕЧАНИЕ. В отличие от размеров и выносок, допуски формы и расположения не могут ассоциативно прикрепляться к геометрическим объектам.

Можно также создать допуск. Подробнее о создании аннотативных допусков и о работе с ними см. Создание аннотативных размеров и допусков.

См. также:

■ Масштабирование аннотаций

Нанесение допуска формы и расположения

1. Выберите пункт меню "Размер"→"Допуск".

2. В диалоговом окне "Допуски формы и расположения" нажмите на первой ячейке группы "Симв" и выберите обозначение вида допуска.

3. В группе "Допуск 1" нажмите на крайней слева ячейке для нанесения диаметра.

4. В текстовом поле введите значение для первого допуска.

5. Если необходимо добавить символ зависимого допуска, нажмите на крайней справа ячейке, затем в диалоговом окне "Зависимый допуск" нажмите на нужном символе зависимого допуска.

6. Если необходимо, таким же образом проставьте второй допуск.

7. Нанесите буквенные обозначения баз в полях соответствующих групп.

8. Для каждой базы нажмите на соответствующей ячейке справа для вставки символа-модификатора.

9. В поле "Высота" введите значение высоты.

10. Нажмите на ячейке "Выступающее поле допуска" для вставки символа.

11. В поле "Идентификатор базы" добавьте значение базы.

12. Нажмите "OK".

13. Укажите на чертеже положение рамки допуска.

Размер

ДОПУСК

Нанесение допуска формы и расположения с выноской

1. В командной строке введите " выноска".

2. Укажите начальную точку выноски.

3. Укажите вторую точку выноски.

4. Дважды нажмите ENTER для вывода запросов на ввод обозначений.

5. Введите д(Допуск) для нанесения рамки допуска формы и расположения. Рамка допуска формы и расположения наносится у конечной точки выноски.

ВЫНОСКА

Команды

ВЫНОСКА

Построение линий, соединяющих пояснительные надписи с поясняемыми элементами

ДОПУСК

Нанесение допусков формы и расположения

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Зависимые допуски связаны с элементами, размеры которых могут варьироваться.

Во второй части допуска формы и расположения помещается числовое значение допуска. Перед значением может быть проставлено обозначение диаметра, а после значения — один из символов зависимого допуска.
