DIMDSEP

Задает символ десятичного разделителя, используемый при создании размеров с десятичным форматом единиц измерения.

DIMJUST

Управление положением размерного текста по горизонтали

DIMTAD

Управление расположением текста по вертикали относительно размерной линии

DIMTIH

Управляет ориентацией размерного текста для всех типов размеров, кроме ординатных, если текст вписывается между выносными линиями

DIMTMOVE

Устанавливает правила перемещения размерного текста

DIMTOH

Управляет ориентацией размерного текста за выносными линиями

DIMTVP

Определяет вертикальное положение размерного текста над или под размерной линией

DIMUPT

Управляет параметрами при пользовательском расположении текста

MTEXTED

Определяет приложение для редактирования многострочных текстовых объектов

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Редактирование с помощью ручек — наиболее быстрый и удобный способ изменения расположения размерных элементов. Способ редактирования размеров зависит от наличия ассоциативной связи между размерами и объектами.

Изменять размеры можно с помощью команд редактирования и ручек. Редактирование с помощью ручек — наиболее быстрый и удобный способ редактирования размеров. Способ редактирования размеров зависит от наличия ассоциативной связи между размерами и объектами.

При использовании многих команд редактирования ассоциативный размер сохраняет связь с объектом с нанесенными размерами, если для выполнения одной команды выбирается сразу и размер, и связанный с ним объект. Так, например, после перемещения, копирования или размножения массивом объекта и связанного с ним размера одной командой ассоциативная связь между ними сохраняется.

Ассоциативная связь размеров теряется в следующих случаях:

■ Если удалить связанный с размером объект.

■ Если связанный с размером объект обработать логической операцией, такой как, например, UNION (ОБЪЕДИНЕНИЕ) или SUBTRACT (ВЫЧИТАНИЕ).

■ Если с помощью ручек растянуть размер вдоль размерной линии.

■ Если ассоциативная связь с объектом установлена в режиме объектной привязки "Кажущееся пересечение", и в результате перемещения объекта воображаемое пересечение исчезает.

В других случаях ассоциативная связь может частично сохраняться. Например, при создании ассоциативного размера для конечных точек двух объектов с последующим стиранием одного из этих объектов ассоциативная связь сохраняется с оставшимся объектом. Потерявший ассоциативную связь конец линейного размера в дальнейшем может быть ассоциирован с другим объектом с помощью команды РЗМПРИКРЕПИТЬ.

ПРИМЕЧАНИЕ. Если ассоциативная связь с размером удалена, в командной строке отображается предупреждающее сообщение.

В случае неассоциативных размеров для обновления размеров при редактировании объектов с нанесенными размерами необходимо включать в набор точки, определяющие размер. Эти точки задают расположение размера. Так, например, для растягивания размера необходимо включить в набор соответствующую определяющую точку при выборе редактируемого объекта. Это можно легко сделать, включив ручки и выбрав редактируемый объект таким образом, чтобы нужные ручки стали выделенными.

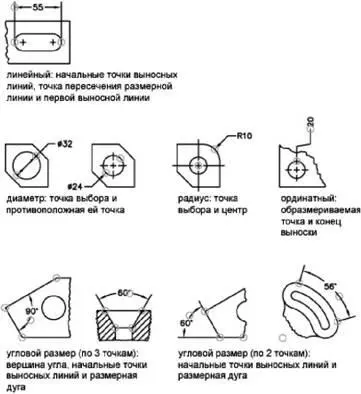

На следующих чертежах показаны определяющие точки разных типов размеров. Точка середины размерного текста является определяющей для любого типа размера.

Если вершина угла не отображается, определяющие точки располагаются на концах линий, образующих угол. В примере с двухлинейным углом определяющая точка расположена в центре измеряемой дуги.

ПРИМЕЧАНИЕ. Определяющие точки наносятся на специальном слое DEFPOINTS; объекты, расположенные на этом слое, никогда не выводятся на плоттер.

Расчлененные размеры можно редактировать как и любые другие объекты, поскольку они состоят из отдельных объектов: линий, двумерных фигур и текста. Иногда размер требуется расчленить, когда, например, нужно разорвать размерную или выносную линию. Расчлененный размер нельзя объединить обратно в единый размерный объект.
