Autodesk - AutoCAD 2008. Руководство пользователя

КОНТУР

Создание области или полилинии из замкнутого контура

ШТРИХ

РЕДШТРИХ

Изменяет существующую штриховку или заливку

Системные переменные

HPOBJWARNING

Устанавливает количество объектов контура штриховки, которые можно выбрать до отображения предупреждения

HPSEPARATE

Определяет количество создаваемых заштрихованных объектов (один или несколько) с помощью команды ШТРИХОВКА, если выделено несколько замкнутых контуров

Утилиты

Нет

Ключевые слова для команд

Нет

В целях сокращения времени на выполнение действий для штрихования небольшой области сложного чертежа можно задавать набор объектов чертежа, определяющих контуры штриховки.

По умолчанию команда ШТРИХОВКА определяет контур, анализируя все замкнутые объекты чертежа. Для сложных чертежей подобный поиск контура среди всех объектов, полностью или частично отображаемых на экране, может отнимать достаточно много времени. В таких случаях для штрихования небольшой области сложного чертежа можно явно задать объекты, определяющие так называемый набор контуров. Команда ШТРИХОВКА не анализирует объекты, не входящие в набор контуров.

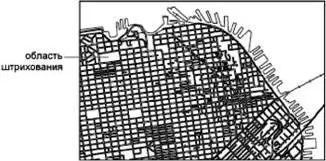

Для наглядности область, на которую необходимо нанести штриховку, можно предварительно увеличить.

Параметр "Просмотр набора" диалогового окна "Штриховка и градиент" используется для выделения объектов чертежа, определяющих контур.

Задание набора контуров в сложном чертеже

1. Выберите пункт меню "Рисование"→"Штриховка".

2. В диалоговом окне "Штриховка и градиент" в области "Дополнительно" в списке "Набор контуров" выберите "Создать".

3. На запрос "Выберите объекты" укажите два противоположных угла для задания области, содержащей объекты, определяющие набор контуров, и нажмите ENTER.

При выборе секущей рамкой путем перетаскивания курсора справа налево выбираются все объекты, полностью или частично входящие в заданную область.

4. В диалоговом окне "Штриховка и градиент" выберите "Добавить контур". При необходимости введите у, чтобы выбрать опцию "Указать внутреннюю точку".

5. Укажите внутреннюю точку.

6. Нажмите "OK" для нанесения штриховки.

Рисование

ШТРИХОВКА

Команды

КОНТУР

Создание области или полилинии из замкнутого контура

ШТРИХ

РЕДШТРИХ

Изменяет существующую штриховку или заливку

Системные переменные

HPOBJWARNING

Устанавливает количество объектов контура штриховки, которые можно выбрать до отображения предупреждения

Утилиты

Нет

Ключевые слова для команд

Нет

Существует несколько способов нанесения штриховки, не имеющей контура.

■ Штриховку можно нанести с помощью команды ШТРИХ, а затем стереть все или некоторые объекты контура.

■ Штриховку можно нанести с помощью команды ШТРИХ, убедившись, что объекты контура не находятся на том же слое, что и штриховка. Затем нужно отключить или заморозить слой, на котором находятся объекты контура. Это единственный способ, поддерживающий ассоциативность штриховки.

■ Можно обрезать существующую штриховку объектами, созданными в качестве контура обрезки. После обрезки штриховки необходимо стереть эти объекты.

■ В командной строке можно задать контур штриховки, указав точки контура с помощью параметра построения -ШТРИХ.

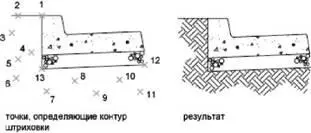

Например, может понадобиться показать, что значительная область чертежа заполняется образцом путем заполнения всего лишь маленькой части этой области, как это показано на следующем рисунке.

Имеется возможность сохранения контура после нанесения штриховки; здесь контур не сохранен.

Задание контура штриховки по точкам

1. В командной строке ввести -штрих.

2. Введите имя нужного образца штриховки. Например, введите earthдля выбора образца EARTH.
