Штриховка замкнутой области или контура выполняется с помощью команды ШТРИХОВКА. По умолчанию с помощью команды ШТРИХОВКА создаются ассоциативные штриховки, обновляемые при каждом изменении контура.

Нанесение штриховки выполняется путем выбора объекта или определения контура с последующим указанием внутренней точки. Контур может представлять комбинацию объектов, таких как отрезки, дуги, круги и полилинии, которые образуют замкнутую область.

Замкнутые области внутри области штрихования рассматриваются как островки. Их можно заштриховать или оставить незаштрихованными в зависимости от значения параметра "Островки" в диалоговом окне "Штриховка и градиент".

Для штрихования небольшой области сложного чертежа можно задать произвольный набор контуров.

Штрихование объектов возможно только в том случае, если они расположены параллельно плоскости XY текущей ПСК.

ПРИМЕЧАНИЕ. Если требуется заштриховать область, которая замкнута не полностью, можно задать допуск замкнутости (системная переменная HPGAPTOL ). Зазоры между объектами, величина которых не превышает заданного максимального значения, игнорируются, а контур образованный такими объектами считается замкнутым.

Команды

КОНТУР

Создание области или полилинии из замкнутого контура

ШТРИХ

РЕДШТРИХ

Изменяет существующую штриховку или заливку

Системные переменные

HPBOUND

Управляет типом объекта, созданного с помощью команд КШТРИХ и КОНТУР

HPGAPTOL

Рассматривает набор объектов, окружающих почти замкнутую область, как замкнутый контур штриховки

HPOBJWARNING

Устанавливает количество объектов контура штриховки, которые можно выбрать до отображения предупреждения

HPSEPARATE

Определяет количество создаваемых заштрихованных объектов (один или несколько) с помощью команды ШТРИХОВКА, если выделено несколько замкнутых контуров

PICKSTYLE

Управляет выбором групп и ассоциативной штриховки

Утилиты

Нет

Ключевые слова для команд

Нет

Имеется возможность задания способа штрихования замкнутых областей внутри контуров штриховки, называемых островками.

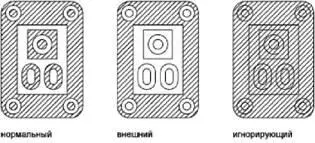

Имеется возможность задания способа штрихования замкнутых областей внутри контура штриховки, называемых островками, путем выбора одного из трех стилей штриховки: "Обычное", "Внешнее", "Без островков". Предварительный просмотр этих стилей штриховки можно выполнить в области "Дополнительно" диалогового окна "Штриховка и градиент".

При использовании стиля "Обычное" (по умолчанию) штриховка наносится начиная от внешнего контура по направлению вовнутрь. Если обнаружено внутреннее пересечение, штрихование прекращается, а на следующем пересечении возобновляется.

Таким образом, штриховка наносится на области, отделенные от внешней области нечетным числом замкнутых контуров, как это показано ниже на чертеже. При этом области, отделенные четным числом контуров, не штрихуются.

При использовании стиля "Внешний" штриховка наносится только от внешнего контура до первого обнаруженного пересечения, за которым область остается незаштрихованной.

Стиль "Игнорирующий" служит для нанесения штриховки на всю область, ограниченную внешним контуром, вне зависимости от наличия внутренних контуров.

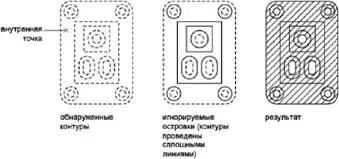

В области штриховки можно исключать из рассмотрения любые островки.

См. также:

■ Редактирование штриховки и заливки

Исключение островков в области штриховки

1. Выберите пункт меню "Рисование"→"Штриховка".

2. После добавления одного или нескольких контуров в диалоговом окне "Штриховка и градиент" нажмите кнопку "Удалить контуры".

3. Выберите контуры, которые необходимо удалить, и нажмите ENTER.

4. В диалоговом окне "Штриховка и градиент" нажмите "OK" для нанесения штриховки.

Рисование

ШТРИХОВКА

Команды
