Autodesk - AutoCAD 2008. Руководство пользователя

См. также:

■ Построение спиралей

Команды

СПИРАЛЬ

Создание 2D или 3D винтовой линии

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Многострочные объекты состоят из параллельных линий (от 1 до 16), называемых элементами. Для изменения мультилиний можно использовать обычные команды редактирования, команду редактирования мультилинии и стили мультилинии.

Специальные функции редактирования мультилинии доступны с помощью команды МЛРЕД, включая следующие.

■ Добавление или удаление вершины

■ Контролирование видимости стыков угла

■ Контролирование стиля пересечения с другими мультилиниями

■ Создание или удаление разрывов в многострочном объекте

Имеется возможность добавления к мультилинии новой вершины или удаления имеющейся.

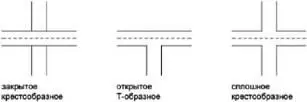

Имеется возможность отредактировать способ пересечения мультилиний. Пересечения могут быть крестообразными или Т-образными; крестообразные или Т-образные подразделяется на закрытые, открытые и сплошные пересечения.

Можно использовать команду МЛСТИЛЬ для редактирования стилей мультилиний, т.е. изменить свойства элементов, а также вид торцов и цвет закрашивания для последующих мультилиний.

Стили мультилиний определяют количество элементов в мультилинии, цвет, тип линий, толщину линии и смещение каждого элемента от исходного положения. Кроме того, допускается изменение вида соединяющих отрезков, торцевых ограничителей и фона заполнения.

Стили мультилиний имеют следующие ограничения.

■ Редактирование свойств элементов и мультилиний невозможно для стиля СТАНДАРТ и стилей, используемых в чертеже.

■ Редактировать стиль мультилинии необходимо до того, как он будет использован для создания мультилинии в текущем чертеже.

ПРИМЕЧАНИЕ. Если не сохранить созданный с помощью команды МЛСТИЛЬ стиль мультилинии, то выбор другого стиля или переход к созданию нового приведет к потере всех свойств команды МЛСТИЛЬ Поэтому после определения свойств стиля мультилинии рекомендуется сразу сохранить его в MLN-файле.

Можно использовать большинство обычных команд редактирования для мультилиний кроме

■ РАЗОРВАТЬ

■ ФАСКА

■ СОПРЯЖЕНИЕ

■ УВЕЛИЧИТЬ

■ СМЕЩЕНИЕ

Для выполнения этих операций сначала использовать команду РАСЧЛЕНИТЬ для перемещения многострочного объекта с объектом отдельной линии.

ПРИМЕЧАНИЕ. При обрезке или удлинении многострочного объекта форму конца мультилинии определяет только первый объект контура. Сложный контур не может находиться на конечной точки мультилинии.

См. также:

■ Построение объектов мультилиний

Для удаления вершины мультилинии

1. Выберите меню Редактирование→Объект→Мультилиния.

2. В диалоговом окне "Редактирование мультилинии" выберите пиктограмму "Удалить вершину".

3. Укажите на чертеже вершину для удаления. Нажмите ENTER.

МЛРЕД

Для задания закрытого крестообразного типа пересечения
