Autodesk - AutoCAD 2008. Руководство пользователя

Практически все записи координат, а также многие другие инструменты и операции соотносятся с текущей ПСК. К 2D инструментам и операциям, зависимым от местоположения и ориентации ПСК, относятся следующие:

■ Запись в абсолютных и относительных координатах

■ Абсолютные углы отсчета

■ Определение горизонтали и вертикали для режима "Орто", полярное отслеживание, отслеживание объектной привязки, отображение сетки и привязка к сетке

■ Ориентация размеров по горизонтали и вертикали

■ Ориентация текстовых объектов

■ Поворот вида с использованием команды ПЛАН

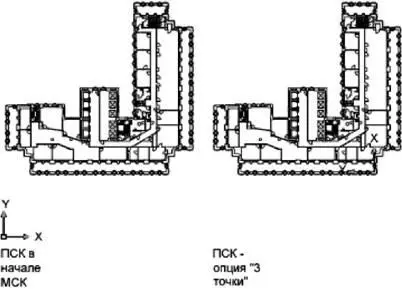

Перемещение или вращение ПСК способно облегчить работу на конкретных площадях чертежа.

Для перемещения пользовательской системы координат можно использовать, например, следующие методы:

■ Перемещение ПСК путем определения новой исходной точки.

■ Выравнивание ПСК по существующему объекту.

■ Поворот ПСК путем обозначения новой исходной точки и точки на новой оси X .

■ Поворот текущей ПСК на указанный угол вокруг оси Z.

■ Возврат к предыдущей ПСК

■ Восстановление ПСК для совмещения с МСК.

Каждому из этих методов соответствует опция в команде ПСК. ПСК можно присваивать имя для возможности ее повторного использования в дальнейшем (восстановления).

Определение новой исходной точки ПСК в 2D

1. Выберите меню Сервис→Новая ПСК→Начало.

2. Укажите точку, в которую нужно переместить начало координат.

Исходная точка ПСК (0,0) заново определяется в точке, указанной пользователем.

ПСК

ПСК

Изменение угла поворота ПСК

1. Выберите меню Сервис→Новая ПСК→Z.

2. Укажите угол поворота.

ПСК

ПСК

Восстановление ПСК для совмещения с МСК

1. Выберите меню Сервис→Именованные ПСК.

2. В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выделите "Мировая СК".

3. Нажмите кнопку "Установить".

4. Нажмите OK.

ПСК

ДИСПСК

Для восстановления предыдущей ПСК

1. Выберите меню Сервис→Именованные ПСК.

2. В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выберите "Предыдущая".

3. Нажмите кнопку "Установить".

4. Нажмите OK.

ПСК

ДИСПСК

Для сохранения ПСК

1. Выберите меню Сервис→Именованные ПСК.

Новая ПСК отображается в списке ПСК в качестве системы БЕЗ ИМЕНИ.

2. Во вкладке "Именованные ПСК" диалогового окна "ПСК" выберите "БЕЗ ИМЕНИ" и введите новое имя. (Можно выбрать также опцию БЕЗ ИМЕНИ и нажать правую кнопку мыши. Выберите "Переименовать".)

3. Нажать "OK".

Имя может быть длиной до 255 символов, содержать буквенные символы, цифры и специальные символы (знак доллара ($), минус (-) и знак подчеркивания (_)). Все имена ПСК преобразуются в верхний регистр.

ПСК

ДИСПСК

Для восстановления именованной ПСК

1. Выберите меню Сервис→Именованные ПСК.

2. В диалоговом окне "ПСК" на вкладке "Именованные ПСК" пользователь может увидеть начало координат и направление осей указанной ПСК. Выберите имя ПСК. Щелкните "Подробности".

Нажать кнопку "OK" для завершения просмотра данных о ПСК и возврата в диалоговое окно "ПСК".

3. Выберите систему координат, которую нужно восстановить. Выберите "Установить".

4. Нажмите "OK".

ПСК

ДИСПСК

Для переименования ПСК

1. Выберите меню Сервис→Именованные ПСК.

2. В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выделите ПСК, которую нужно переименовать. (Можно выбрать также опцию БЕЗ ИМЕНИ и нажать правую кнопку мыши. Выбрать "Переименовать".)

3. Введите новое имя.

4. Нажмите "OK".

ПСК

ДИСПСК

Удаление именованной ПСК

1. Выберите меню Сервис→Именованные ПСК.

2. В диалоговом окне "ПСК" перейдите на вкладку "Именованные ПСК" и выделите ПСК, которую нужно удалить.

3. Нажмите клавишу Delete.

Нельзя удалять текущую ПСК и ПСК с именем по умолчанию БЕЗ ИМЕНИ.

ПСК

ДИСПСК

Команды

ПСК

Управление пользовательскими системами координат

ЗНАКПСК

Управление видимостью и расположением знака ПСК

ДИСПСК

Управление заданными пользовательскими системами координат

Системные переменные

ERRNO

Отображает номер соответствующего кода ошибки, когда вызов функции AutoLISP приводит к ошибки, определенной AutoCAD
