Для указания точек при создании объектов можно вводить абсолютные и относительные полярные координаты.

Чтобы воспользоваться полярными координатами для задания точки, введите значения расстояния и угла, отделяемые друг от друга символом угловой скобки (<).

По умолчанию в AutoCAD возрастание величин углов происходит при движении против часовой стрелки. Чтобы указать направление по часовой стрелке, введите отрицательное значение для угла. Например, введенные значения 1<315эквивалентны точке со значениями 1<-45. Порядок угловых измерений можно изменять с помощью команды ЕДИНИЦЫ.

Абсолютные полярные координаты измеряются от исходной точки ПСК (0,0), которая является пересечением осей X и Y . Абсолютные полярные координаты используются в том случае, когда известны точные координаты точки, выраженные линейными и угловыми единицами.

При использовании динамического ввода можно задавать абсолютные координаты с префиксом #. Если координаты вводятся не в подсказке, а в командной строке, префикс # не используется. Например, чтобы указать точку, удаленную от начала координат на 3 единицы и под углом 45 градусов от оси X, необходимо ввести #3<45. Дополнительную информацию о динамическом вводе см. в разделе Использование динамического ввода.

Следующий пример иллюстрирует построение двух отрезков в абсолютных полярных координатах с использованием текущего направления отсчета углов. Введите в подсказке следующее:

Команда: отрезок

От точки: #0,0

К точке: #4<120

К точке: #5<30

Относительные координаты отсчитываются относительно последней введенной точки. Относительные декартовы координаты применяются, если известны значения смещений координат точки относительно предыдущей точки.

Для обозначения относительных координат используется знак @ перед числовыми значениями. Например, чтобы указать точку, удаленную от последней заданной точки на 1 единицу и находящуюся под углом 45 градусов от оси X, необходимо ввести @1<45.

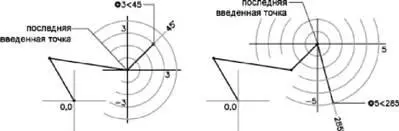

Следующий пример иллюстрирует построение двух отрезков в относительных полярных координатах. В каждой иллюстрации отрезок начинается в местоположении, обозначенном как предыдущая точка.

Команда: отрезок

От точки: @3<45

К точке: @5<285

Для ввода абсолютных полярных координат (2D)

■ На запрос координат точки введите координаты в подсказке, используя следующий формат:

#расстояние<���угол

Если динамический ввод отключен, введите координаты в командной строке, используя следующий формат:

расстояние<���угол

Для ввода относительных полярных координат (2D)

■ На запрос координат точки в командной строке ввести значения координат в формате:

@расстояние<���угол

Команды

ЕДИНИЦЫ

Задание форматов и точности представления линейных и угловых единиц

Системные переменные

COORDS

Управляет форматом и частотой обновления координат на статусной строке

Утилиты

Нет

Ключевые слова для команд

Нет

При создании объектов в 3D пространстве для указания точек используются декартовы, цилиндрические или сферические координаты.

3D декартовы координаты указывают на точное расположение с помощью трех координат: X, Y и Z.

Трехмерные декартовы координаты (X,Y,Z) задаются аналогично двумерным (X,Y) координатам. К двум составляющим по осям X и Y добавляется третья по оси Z. Таким образом, 3D координаты вводятся в формате:

Х,Y,Z

ПРИМЕЧАНИЕ. В следующих примерах предполагается, что этот динамический вид отключен, или что координаты введены в командной строке. При использовании динамического ввода можно задавать абсолютные координаты с префиксом #.
