Роберт Хайнеманн - Визуальное моделирование электронных схем в PSPICE

Для формирования входных сигналов (возбуждающих импульсов) в цифровых схемах в PSPICE предусмотрены специальные источники напряжения, которые хранятся в библиотеке SOURCE.slb:

одноразрядный источник входных сигналов;

источник входных сигналов для 4-разрядной информационной шины;

источник входных сигналов для 8-разрядной информационной шины;

источник входных сигналов для 16-разрядной информационной шины;

генератор тактовых импульсов с регулируемой частотой следования;

входной сигнал из файла;

входной сигнал из редактора входных сигналов;

постоянный сигнал логической единицы;

постоянный сигнал логического нуля;

неопределенное состояние.

Следующие примеры познакомят вас с применением важнейших из перечисленных выше источников входного сигнала.

Шаг 17Загрузите на экран SCHEMATICS схему, которую вы сохранили в папке Projects под именем DIGI5.sch. Удалите источник напряжения VPULSE и установите вместо него генератор входных сигналов STIM1. После этого ваша схема должна соответствовать образцу на рис. 10.15.

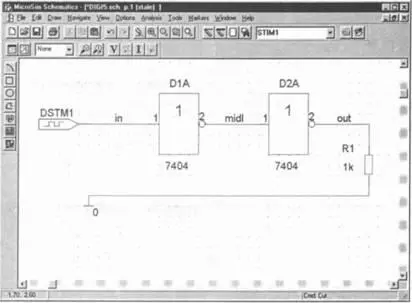

Рис. 10.15. Цифровая схема с двумя инверторами с генератором входных сигналов типа STIM1

Шаг 18Откройте окно атрибутов источника входных сигналов (рис. 10.16), дважды щелкнув мышью по его символу.

Рис. 10.16. Окно атрибутов источника входных сигналов STIM1

Это окно атрибутов позволяет задавать шестнадцать команд. [36] Во всех предлагаемых здесь примерах атрибут TIMESTEP будет оставаться незаполненным. Ввод значения для него необходим только в тех случаях, когда серия импульсов определяется не точка за точкой, а задается путем замкнутого программирования. Чтобы этому научиться, вам нужно будет обратиться к оригинальному справочнику по программе PSPICE, который находится на прилагаемом к книге компакт-диске. Каждая команда состоит из названия одной временной точки и соответствующего ей логического состояния, которые отделяются друг от друга пробелом. Таким образом, вы можете точка за точкой определить необходимую последовательность импульсов. При указании логических состояний в строке Value допускаются обозначения, приведенные в табл. 10.1.

Таблица 10.1. Обозначение логических состояний

Обозначение	Значение	Изображение в PROBE
0	Сигнал логического нуля
1	Сигнал логической единицы
R	Нарастание фронта (Rise)
F	Спад фронта
X	Неопределенное состояние
Z	Высокоимпедансное состояние

Шаг 19Определите входной сигнал по образцу на рис. 10.17, проведите моделирование схемы в интервале времени от 0 до 5 мс и выведите на экран PROBE диаграмму, изображенную на рис. 10.18 (входной сигнал здесь был определен в соответствии с рис. 10.15).
