Допустимый ток коллектора BC548B составляет I Cmax=200 мА. Определите, какое наименьшее сопротивление должна иметь лампочка при таком токе коллектора, чтобы ее можно было приводить в действие с помощью схемы, изображенной на рис. 10.5. Проведите моделирование схемы с данным сопротивлением и выясните, насколько при этом удовлетворительна ее работа. Если необходимо, внесите в схему соответствующие изменения.

Когда требуется исследовать временную зависимость цифровых процессов, на помощь проектировщику приходит программа-осциллограф PROBE. Однако для успешной работы в PROBE необходимо умение ориентироваться в тех обозначениях, которые программа PSPICE присваивает узлам моделируемых вами схем. Вы имели возможность убедиться в этом, начиная с ваших самых первых опытов работы в PROBE.

Чтобы выяснить, какие обозначения программа PSPICE присваивает узлам цифровых и смешанных аналого-цифровых схем, возьмем в качестве примера аналого- цифровую схему с двумя инверторами (рис. 10.6).

Рис. 10.6. Смешанная аналого-цифровая схема

Шаг 8 Начертите эту схему и сохраните ее в папке Projects под именем DIGI5.sch. Проведите анализ переходных процессов в интервале времени от 0 до 2 мс с шириной шага вычислений 0.2 мкс (поле Step Ceiling). По завершении моделирования откройте список диаграмм (окно Add Traces). Чтобы легче было работать с этим списком, удалите из него обозначения токов и величин, которые программа PSPICE рассчитала в узлах подсхем, сняв флажки рядом с опциями Currentsи Subcircuits Nodesв центральной части окна Add Traces(рис. 10.7).

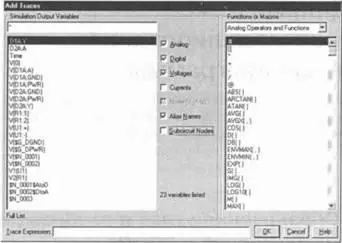

Рис. 10.7. Окно Add Tracesс указанным содержанием списка диаграмм

Для того чтобы полностью разобраться в списке диаграмм, ваших прежних знаний будет недостаточно. К счастью, вам это и не понадобится, если вы воспользуетесь одним несложным приемом: установите в тех местах своей схемы, которые представляют для вас интерес, особые метки, иными словами, дадите узлам собственные обозначения.

Шаг 9Установите на схеме, изображенной на рис. 10.6, такие метки, чтобы входной узел назывался in, выходной — out, а узел между двумя инверторами — middl.

Как вы помните, чтобы установить метку на каком-либо сегменте проводки, нужно двойным щелчком мыши по этому месту открыть окно Set Attribute Valueи ввести в нем желаемое имя. Если вы сделали все правильно, то ваша схема должна выглядеть так, как показано на рис. 10.8.

Рис. 10.8. Схема с узлами, снабженными метками

Шаг 10Проведите моделирование этой схемы с теми же установками для анализа, какие были выполнены на предыдущем шаге, затем откройте окно Add Tracesи деактивизируйте в нем опции указания токов Currents, узлов подсхем Subcircuits Nodesи альтернативных имен Alias Names. В итоге ваш список диаграмм должен быть таким, как на рис. 10.9.

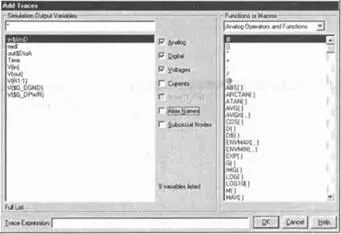

Рис. 10.9. Содержание списка диаграмм после моделирования схемы, узлы которой были снабжены метками

Если вы, путем поочередной активизации одной из опций Analogили Digital,будете давать PROBE установку отражать в списке диаграмм либо только аналоговые, либо только цифровые величины, то вам станет ясен принцип указания данных моделирования подобного рода:

• аналоговые напряжения обозначаются по-прежнему (V(out), V(in), V(R1:1)), при моделировании схем с цифровыми компонентами к ним добавляются только обозначения цифровой «массы» V($G_DGND) и цифрового напряжения питания V($G_DPWR);

• для узлов, на которых расположены как аналоговые, так и цифровые компоненты, наряду с указанием аналоговых напряжений есть также указание цифровых состояний. Их имена состоят из имени соответствующей метки и окончания $AtoD или $DtoA;

• для узлов, на которых находятся исключительно цифровые компоненты, выдаются только цифровые состояния. В их обозначениях также используются имена меток.
