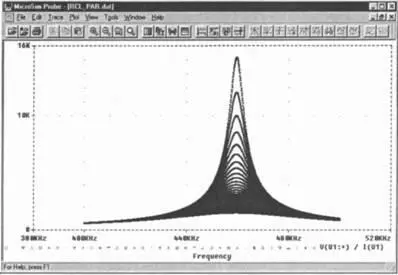

Рис 924 Частотная характеристика импеданса в схеме параллельного - фото 266

Рис. 9.24. Частотная характеристика импеданса в схеме параллельного колебательного контура

Только теперь вы можете приступить непосредственно к анализу производительности. Вам необходимо выявить в каждой кривой семейства кривых, то есть для каждого значения параметра R_damp, одно значение соответствующей кривой по определенным критериям поиска. В данном случае надо найти для каждого значения R_damp величину соответствующего максимума импеданса колебательного контура. В PROBE имеется целый ряд небольших программ, с помощью которых можно осуществлять поиск интересующих точек на отдельных кривых, изображенных на диаграмме семейства кривых. Такие поисковые программы называются Goal Functions (Целевые функции). Среди них есть и целевая функция для поиска на кривой точки максимума.

Шаг 13Удалите диаграмму семейства кривых, изображенную на рис. 9.24, с экрана PROBE (для этого нужно щелкнуть по ее имени в нижней части экрана PROBE и нажать клавишу Delete) и активизируйте опцию Performance Analysis(Анализ производительности), щелкнув на панели инструментов PROBE по кнопке картинка 267.

После этого ось координат X будет масштабирована в соответствии с имеющимися в наличии значениями параметра R_damp.

Шаг 14Откройте окно Add Traces(команда Trace Add) — см. рис. 9.25.

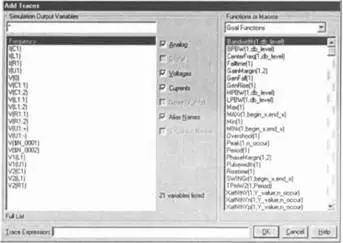

Рис 925 Окно Add Traces со списком поисковых функций На первый взгляд - фото 268

Рис. 9.25. Окно Add Traces со списком поисковых функций

На первый взгляд открывшееся окно по своему содержанию не отличается от тех окон Add Traces, которые вы видели уже не один десяток раз, например от окна, изображенного на рис. 9.17. Но, приглядевшись внимательнее, вы увидите, что правая часть этого окна изменилась. Там, где прежде располагался список математических операций, теперь перечислены целевые функции.

С помощью поля Functions or Macros(Функции или макросы) вы можете выбрать, что следует отображать в этой части окна: целевые функции или математические операции.

Одна из целевых функций [33] Объем книги не позволяет рассмотреть каждую из всех доступных в PROBE целевых функций. Вы сможете найти описание некоторых из них, открыв меню Trace и щелкнув по строке Goal Functions… (Целевые функции…), в результате чего на экране появится список всех имеющихся целевых функций. Если выделить в этом списке интересующую вас строку и затем щелкнуть по кнопке View , то на экране откроется окно с описанием выбранной функции. Строки, помеченные звездочками (*), являются строками комментария и содержат что-то вроде руководства к пользованию данной функцией. В фигурные скобки заключена собственно поисковая программа. Программировать целевые функции не очень сложно. Если вы проявите немного терпения, то сами сможете это делать, немного познакомившись с уже имеющимися образцами. Полный список и комментарии ко всем доступным в PROBE целевым функциям вы найдете также в файле MSIM.PRB. называется Max(1), она позволяет находить на кривой точку максимума.

Шаг 15Щелкните мышью по функции Max(1) и отправьте ее в строку Trace Expression. В скобках пометьте, что вам необходимо найти максимальное значение импедансов (V(U1:+)/I(U1)) — см. рис. 9.26.

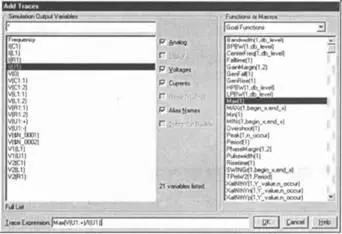

Рис 926 Выражение для определения максимальных значений кривых импеданса в - фото 269

Рис. 9.26. Выражение для определения максимальных значений кривых импеданса в строке Trace Expression

Шаг 16Щелкните по кнопке OK, чтобы запустить поиск максимумов и затем отобразить их на экране PROBE. В результате вы должны получить диаграмму, изображенную на рис. 9.27.

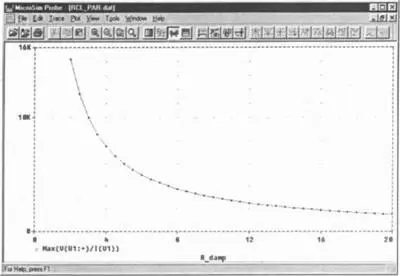

Рис 927 Диаграмма зависимости полного резонансного сопротивления - фото 270

Рис. 9.27. Диаграмма зависимости полного резонансного сопротивления параллельного колебательного контура от активного сопротивления катушки

Целевая функция для определения ширины полосы частот называется Bandwith(1, db_level). Аналогично тому, как вы уже делали это при поиске максимума, в строке Trace Expressionнужно ввести вместо единицы выражение, диаграмму которого вы намерены исследовать. Вместо db_level вы должны указать, на каком уровне децибелов должны находиться обе границы полосы частот. Чаще всего специалистов по технике связи интересует полоса частот с уровнем 3 дБ, то есть вместо db_level вам нужно ввести цифру 3.
