Андрей Орлов - AutoCAD 2010

Specify rotation angle <0>:

Вы можете ввести угол с клавиатуры или определить его, указав точку на рисунке (первая угловая точка считается опорной).

Высоту, стиль и ширину текста можно также установить в оперативном текстовом редакторе после выбора второй угловой точки, в то время как межстрочный интервал и угол поворота должны быть указаны перед выбором второй угловой точки.

После того как вы выберете вторую точку, на ленте появится вкладка Text Editor(Редактор текста) (см. рис. 4.3), и вы можете набирать текст.

По окончании ввода текста выйти из многострочного режима с созданием текстового блока вы можете следующими способами:

• нажав кнопку Close Text Editor(Закрыть текстовый редактор) на вкладке Text Editor(Редактор текста);

• щелкнув кнопкой мыши вне области текстового редактора;

• нажав клавишу Enter,удерживая Ctrl.

Для закрытия текстового редактора без сохранения текста или любых изменений нажмите клавишу Esc.

Внимание

В предыдущих версиях программы при создании многострочного текста использовалась панель Text Formatting (Форматирование текста), которая в текущей версии заменена аналогичными инструментами вкладки Text Editor (Редактор текста). Тем не менее в AutoCAD 2010 она по-прежнему присутствует (рис. 4.15), только по умолчанию скрыта от глаз пользователя. Вызвать ее можно с помощью команды Editor Settings → Show Toolbar (Настройки редактора → Показывать панель инструментов) контекстного меню многострочного текста.

Рис. 4.15.Панель Text Formatting (Форматирование текста)

Как вы уже знаете, работа с текстом в области ввода происходит как в большинстве текстовых редакторов. Когда набираемый текст достигает границы области, AutoCAD автоматически делает «мягкий» перенос, обрывая строку. При желании можно также расставить собственные «жесткие» переносы, нажимая клавишу Enter.Вы можете использовать стандартные клавиши и сочетания клавиш, представленные в табл. 4.1, для управления текстом: выделения, копирования, вставки, удаления и редактирования.

Совет

Вы можете использовать буфер обмена, чтобы копировать и вставлять текст из других приложений Windows в AutoCAD и наоборот.

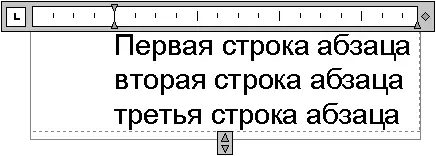

Линейка показывает ширину текста в установленных единицах измерения (рис. 4.16).

Рис. 4.16.Текстовая линейка

Чтобы установить отступ для первой строки абзаца, следует щелкнуть на стрелке, расположенной на верхней границе линейки, и переместить ее в требуемое место (рис. 4.17).

Рис. 4.17.Установка отступа для первой строки абзаца

Для того чтобы задать отступ для целого абзаца, следует щелкнуть на стрелке, расположенной на нижней границе линейки, и переместить ее на нужное расстояние (рис. 4.18).

Рис. 4.18.Установка отступа для всего абзаца

Вы можете создать один или более табуляторов, для чего нужно щелкнуть на том месте линейки, где вы хотите определить местонахождение табулятора. Созданные табуляторы можно перемещать с помощью мыши. Для удаления табулятора просто щелкните на нем и перетащите за границы линейки.

Вкладка Text Editor(Редактор текста) ленты, показанная на рис. 4.3, используется для управления всеми параметрами текста – от стиля и шрифта до высоты и выравнивания. Она содержит следующие группы:

• Style(Стиль) – выбор текущего стиля текста;

• Formatting(Форматирование) – настройка шрифта текста и дополнительных параметров его отображения;

• Paragraph(Абзац) – выбор расположения текста;

• Insert(Вставка) – вставка колонок, дополнительных символов и текстовых полей;
