Владимир Дьяконов - Maple 9.5/10 в математике, физике и образовании

Вызов перечисленных примитивов осуществляется после загрузки пакета в память компьютера командой with(plottools). Только после этого примитивы пакета становятся доступными. Обычно примитивы используются для задания графических объектов, которые затем выводятся функцией display. Возможно применение этих примитивов совместно с различными графиками.

Большинство примитивов пакета plottools имеет довольно очевидный синтаксис. Например, для задания дуги используется примитив arc(c, r, а..b,…), где с — список с координатами центра окружности, к которой принадлежит дуга, r — радиус этой окружности, а..b — диапазон углов. На месте многоточия могут стоять обычные параметры, задающие цвет дуги, толщину ее линии и т.д. Конус строится примитивом cone(c,r,h…), где с — список с координатами центра, r — радиус основания, h — высота и т.д. В необходимых случаях стоит проверить синтаксис того или иного примитива с помощью справки по пакету plottools.

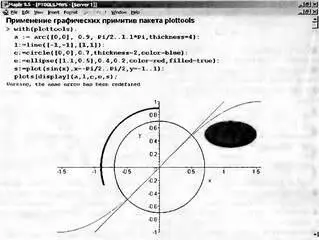

На рис. 8.40 показано применение нескольких примитивов двумерной графики для построения дуги, окружности, закрашенного красным цветом эллипса и отрезка прямой. Кроме того, на графике показано построение синусоиды.

Рис. 8.40 Примеры применения примитивов двумерной графики пакета plottools

Во избежание искажений пропорций фигур надо согласовывать диапазон изменения переменной x. Обычно параметр scalling=constrained выравнивает масштабы и диапазоны по осям координат, что гарантирует отсутствие искажений у окружностей и других геометрических фигур. Однако при этом размеры графика нередко оказываются малыми. Напоминаем, что эту параметр можно задать и с помощью подменю Projection.

Рис. 8.41 иллюстрирует построение средствами пакета plottools четырех разноцветных стрелок, направленных в разные стороны. Цвет стрелок задан списком цветов с, определенным после команды загрузки пакета. Для построения стрелок используется примитив arrow с соответствующими параметрами. Обратите внимание на наклон стрелок — он задан прибавлением 1 к аргументу тригонометрических функций. Уберите 1 и стрелки расположатся под прямым углом.

Рис. 8.41. Построение разноцветных стрелок, направленных в разные стороны

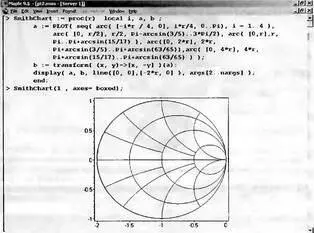

Примитивы могут использоваться в составе графических процедур, что позволяет конструировать практически любые типы сложных графических объектов. В качестве примера на рис. 8.42 представлена процедура SmithChart, которая строит хорошо известную электрикам диаграмму Смита (впрочем, несколько упрощенную). В этой процедуре используется примитив построения дуг arc. При этом задается верхняя часть диаграммы, а нижняя получается ее зеркальным отражением.

Рис. 8.42. Построение диаграммы Смита

Обратите внимание на то, что начиная с рис. 8.42 мы не указываем загрузку пакета plottools, поскольку она уже была проведена ранее. Однако надо помнить, что все примеры этого раздела предполагают, что такая загрузка обеспечена. Если вы использовали команду restart или только что загрузили систему Maple 9 то для исполнения примера рис. 8.42 и последующих примеров надо исполнить команду with(plottools).

Аналогичным описанному выше образом используются примитивы построения трехмерных фигур. Это открывает возможность создания разнообразных иллюстрационных рисунков и графиков, часто применяемых при изучении курса стереометрии. Могут строиться самые различные объемные фигуры и поверхности — конусы, цилиндры, кубы, полиэдры и т.д. Использование средств функциональной окраски делает изображения очень реалистичными.

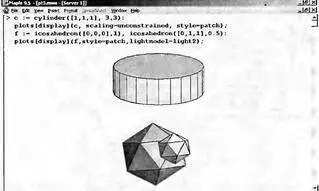

Рис. 8.43 показывает построение цилиндра и двух граненых шаров. Цилиндр строится примитивом cylinder, а граненые шары — примитивом icosahedron.

Рис. 8.43. Построение цилиндра и двух граненых шаров
