Если перед вами стоит задача написать реферат по химии, и вы хотите, чтобы ваша работа выглядела достойно и заслуживала оценки «отлично», то придется потрудиться не только над содержанием, но и над качественным оформлением химических формул и уравнений реакций. Конечно, уравнение любой неорганической реакции без труда можно создать в Word. Для этого нужно перейти на английскую раскладку, набрать уравнение, используя символы «+», «>» или «=», а для редактирования индексов в формулах использовать кнопки верхнего/нижнего индекса. Однако как быть, если в реферате должна присутствовать структурная формула органического вещества, в молекуле которого есть бензольное кольцо? Как, например, оформить реакцию органических веществ с указанием над стрелкой условий протекания процесса?

Со всеми этими трудностями можно легко справиться с помощью любого химического редактора. Таких редакторов существует огромное количество. В этом разделе рассмотрим редактор химических структур ChemPen3D по двум причинам. Во-первых, ChemPen3D крайне прост в использовании и научиться создавать в нем сложные формулы можно практически интуитивно. Во-вторых, по сравнению с другими аналогичными редакторами, он очень компактен и занимает всего лишь 2,5 Мбайт пространства на жестком диске. Так что смело устанавливайте ChemPen3D на свой компьютер и учитесь оформлять рефераты и другие письменные работы по химии красиво.

Рассмотрим работу с trial-версией программы ChemPen3D. Запустив ее, проигнорируйте запрос регистрационного кода и нажмите кнопку ОК.

Чтобы не ограничиваться сухим описанием пунктов меню (рис. 3.13), будем обращаться к ним по ходу создания органической реакции.

Рис. 3.13. Главное меню программы ChemPen3D

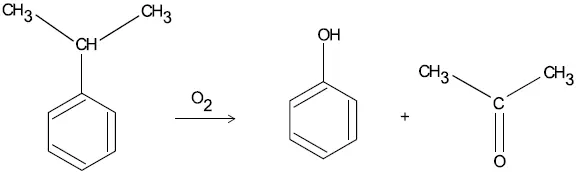

В качестве примера выберем схему получения фенола из кумола (изопропилбензола) путем окисления кислородом воздуха. Именно таким способом фенол получают в промышленности.

Начнем с бензольного кольца. Чтобы вставить его в документ, выполните команду Benzene → Add (Бензол → Добавить), затем поместите указатель (в ChemPen3D он имеет вид плюсика) в область, где будет размещаться формула, и щелкните кнопкой мыши.

Внимание!

Запомните: любая структура вставляется в документ щелчком левой кнопкой мыши после выполнения соответствующей команды.

Примечание

С каждым новым щелчком в рабочей области будет появляться структура, которая была выбрана последней командой. Чтобы избежать этого, нажмите Reset либо сразу же переходите к выполнению новой команды. Отменить последнее действие можно, нажав Undo.

Теперь в кольцо нужно ввести изопропильный радикал. Для этого выполните команду Chain → Branch → i-Propyl (Цепь → Ответвление → Изопропил) и щелкните возле того атома, к которому должен присоединиться заместитель. По умолчанию в С-С-связях атомы углерода скрыты, поэтому углеродные цепи отображаются в виде веточек или зигзагов. Такая форма записи для многих непривычна и малопонятна. Чтобы вернуться к знакомому виду, в месторасположении каждого атома углерода в цепи щелчком правой кнопкой мыши откройте панель Atom Tool (Атом) и нажмите кнопку АНп. В результате в углеродной цепи появятся атомы углерода с количеством атомов водорода, определенным правилами валентности.

Если расположение объекта в документе вас не устраивает, можно перемещать его по рабочей области. Выделите весь объект голубой рамкой, передвигая мышь при нажатой левой кнопке. В результате он окрасится в красный цвет. Таким же образом поместите структуру в новое место и нажмите Done (Выполнено) в окне Editor Group (Редактор групп) (параметры данного окна в данном случае малозначимы, поэтому рассматривать их не будем). Для удаления объекта нажмите Delete (Удалить) в этом же окне.

Так же, без разрыва связей, можно перемещать и части молекулы. Для этого голубой рамкой нужно выделить не всю структуру, а отдельную группу, а затем переместить ее в нужном направлении.

Чтобы ввести стрелку, нажмите кнопку Symbol. В открывшемся окне Add Symbol (Добавить символ) щелкните на >, а затем на участке, куда нужно добавить стрелку.

С созданием молекулы кислорода 0 2придется немного потрудиться. Дело в том, что в текстовом режиме не предусмотрены верхние и нижние индексы, поэтому набрать формулу как текст не получится. Будем «собирать» молекулу «по частям».
