Атом кислорода выберите в окне Periodic Table (Периодическая таблица), открывающемся командой Atom → Add (Атом → Добавить). Индекс добавьте как текст. Откройте окно Add Symbol (Добавить символ) командой Symbol (Символ) и нажмите кнопку Text (Текст). После щелчка на рабочей области там, где должна появиться цифра, откроется окно текстового редактора (Text Editor) (рис. 3.14). Наберите в строке ввода 2 и нажмите кнопку Done (Выполнено). Таким образом в ChemPen3D можно создать любые текстовые комментарии. Чтобы удалить текст, щелкните на нем правой кнопкой мыши и в окне Text Editor (Редактор текста) нажмите кнопку Delete (Удалить).

Кстати, если вас устроит структурная формула кислорода (0=0), вы можете поместить ее в документ, выполнив команду Atom → Add Molecule → 02 (Атом → Добавить молекулу → 02).

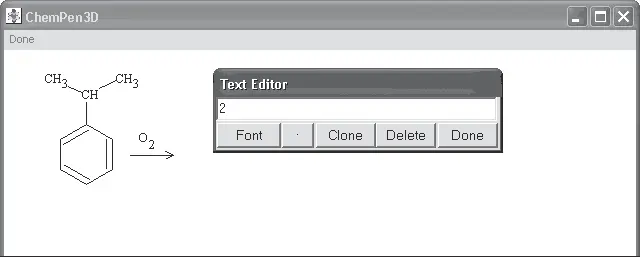

Рис. 3.14. Создание текста в ChemPen3D

Первая половина реакции готова. Перейдем к фенолу. Как создать бензольное кольцо, вам уже известно. ОН-группа добавляется командой Branch → ОН (Присоединить → ОН) и щелчком возле атома, к которому она должна присоединиться.

Знак «+» вводится со знакомой панели Add Symbol (Добавить символ), вызываемой командой Symbol (Символ). Удалить его можно так же, как и текстовый комментарий.

Осталось лишь нарисовать молекулу ацетона. Вспомним название ацетона по номенклатуре – пропан-2-он. Значит, чтобы получить ацетон, к молекуле пропана в положение 2 нужно ввести кетогруппу =0. Так и поступим. Пропан поместим в документ, выполнив команду Chain → Add → З-Propane (Цепь → Добавить → З-Пропан) (цифра возле названия углеводорода показывает количество атомов в углеродной цепи). Кетогруппу введем командой Branch → =0 (Присоединить → =0) и щелчком возле положения 2 в пропане. Как визуализировать углеродные атомы, читайте выше, в описании создания молекулы изопропилбензола.

Итак, уравнение реакции готово. Чтобы в реферате оно смотрелось гармонично, нужно привести в соответствие шрифты, применяемые при оформлении работы, и начертание символов в ChemPen3D. Так, если при наборе текста вы используете стандартный для документов Word шрифт Times New Roman с кеглем 10–12 пт, то такие же настройки лучше применить и в ChemPen3D. Для этого выполните команду File→ Font (Файл → Шрифт) и установите в открывшемся окне необходимый шрифт и кегль.

Вставить уравнение реакции в документ Word можно следующим образом. Выполните команду File → CopyToClipboard (Файл → Копировать в буфер), откройте документ Word и вставьте реакцию стандартным способом – командой Вставить контекстного меню.

Сделаю еще несколько замечаний, которые в дальнейшем помогут вам при создании формул.

Чтобы заменить в молекуле один атом на другой, щелкните на нем правой кнопкой мыши и выберите в окне Atom Editor (Атомный редактор) новый. Кнопки R.AHn и R.nHA на открываемой параллельно панели Atom Tool (Атом) служат для смены последовательности атомов в группе. Так, с их помощью ОН-группу можно записать в форме НО.

Если требуется заменить одинарную связь на двойную или тройную, точно так же щелкните на ней правой кнопкой мыши и проведите нужные замены. Всегда следите за соблюдением валентностей – программа не сообщает о нарушении их правил.

Чтобы создать копию структуры, выделите ее мышью и в открывшемся окне Group Editor (Редактор групп) нажмите Clone (Дублировать).

В ходе написания реакции мы обратились практически ко всем меню ChemPen3D. Чтобы у вас не возникло путаницы с их многочисленными командами, коротко скажем о назначении наиболее важных из них.

• Symbol (Символ). Вызывает окно Add Symbol (Добавить символ), из которого в рабочую область можно вставить стрелки-разделители реагентов и продуктов реакции (в том числе и обратимой), символы частичных зарядов на атомах, знаки «+», «°С». Отсюда же кнопкой Text (Текст) вызывается окно текстового редактора (Text Editor), в котором создаются комментарии.

• Benzene (Бензол). Команда Add (Добавить) помещает в документ молекулу бензола, Branch (Присоединить) вводит в структуру фенильный радикал, Fuse (Слить) позволяет создать конденсированное ароматическое соединение путем присоединения по двойной связи к бензольному кольцу (если оно есть в документе) еще одного кольца.

• Ring (Кольцо). С помощью команд этого меню в документ можно ввести (Add (Добавить)) циклический углеводород с количеством атомов углерода от трех до десяти, присоединить циклический радикал к другой молекуле (Branch (Присоединить)), создать конденсированную структуру (Fuse (Слить)) или сделать один из углеродных атомов общим для двух циклов (Join (Объединить)). (Размер присоединяемого кольца выбирается здесь же).
