Нередко библиотечные модели содержатся в файлах именно таких форматов. Дело в том, что формат MAX может быть прочитан исключительно программой 3ds Max, что сужает сферу применения таких моделей. В свою очередь, формат 3DS является универсальным и может быть открыт множеством разных программ-редакторов трехмерной графики (Maya, LightWave и проч.).

Поэтому библиотеки моделей в таких форматах встречаются достаточно часто.

Сейчас мы на конкретном примере рассмотрим порядок импорта объектов из файлов внешних форматов в текущую сцену.

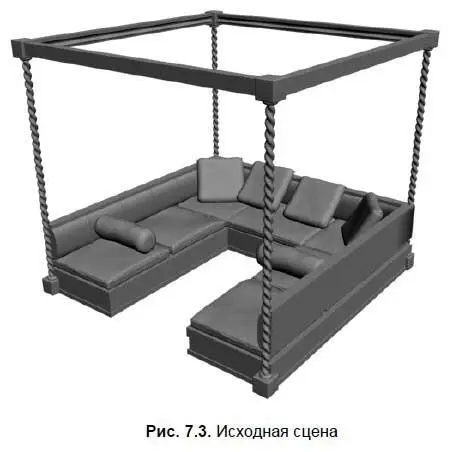

1. Откройте сцену из файла Scena.max в папке Primeri_Scen\Glava_7\Import на компакт-диске. Перед вами модели низкого диванчика-подиума и витой конструкции деревянного каркаса, который должен поддерживать драпировки (рис. 7.3). Данные объекты — это элементы кальянной комнаты. Полная визуализация комнаты показана в главе 5.

2. Ваша задача — вставить в комнату модель кальяна, которая содержится в файле Kalyan.3ds в папке Primeri_Scen\Glava_7\Import на компакт-диске. Отдельно отмечу, что формат файла, содержащего вставляемую модель — 3DS, поэтому средство Merge(Соединить) здесь уже не применяется.

3. Выберите в выпадающем меню пункт File(Файл) | Import(Импорт) | Import(Импорт). Появляется окно, где необходимо показать файл, из которого будет взята модель. В нижней части данного окна выберите тип отображаемых файлов — 3DS. Покажите в этом окне файл Kalyan.3ds из папки Primeri_Scen\Glava_7\Import на компакт-диске.

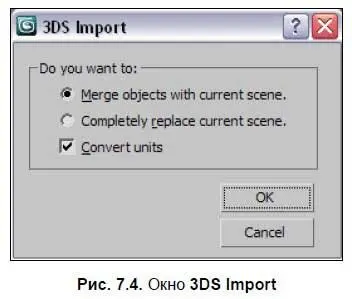

4. Появляется окно 3DS Import (Импорт из 3DS) (рис. 7.4). Здесь — перед вами два варианта импорта объектов: Merge objects with current scene(Объединить объекты с текущей сценой) и Completely replace current scene(Полностью заменить текущую сцену). При выборе первого варианта вставляемая модель добавится к текущей сцене, дополнит ее. При выборе второго варианта текущая сцена пропадет, а добавленные модели появятся. Разумеется, при вставке отдельных элементов в интерьер, надо выбрать первый вариант.

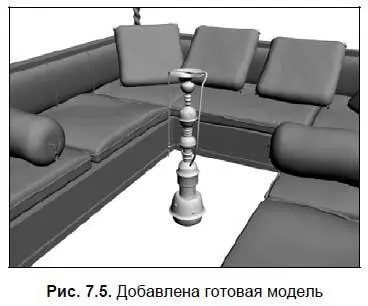

5. При импорте объектов из файлов внешних форматов, размеры вставляемых объектов, как правило, не совпадают с реальными. Так, импортированный кальян получился слишком крупным. Выберите манипулятор масштабирования ( Select and Scale) и при помощи равномерного масштабирования уменьшите габаритные размеры кальяна до реальных (чуть выше диванных спинок). В результате в создаваемом интерьере добавилась модель кальяна (рис. 7.5).

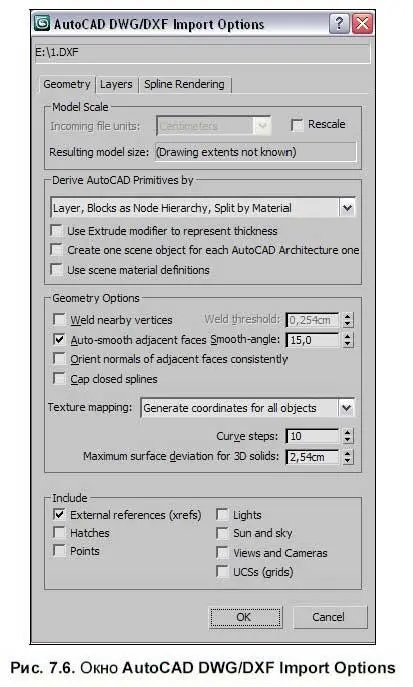

Аналогичным образом импортируются модели из файлов в других внешних форматах. Хотя бывают и некоторые особенности. Например, при импорте объектов из файлов формата DXF, предварительно появится окно AutoCAD DWG/DXF Import Options(Опции импорта DWG/DXF) (рис. 7.6). В данном окне можно настроить некоторые особенности импортирования объектов. Нажав в данном окне OK, вы вставляете объекты файла в сцену.

Форматы DWG и DXF позволяют "обмениваться" моделями между 3ds Max и CAD-приложениями (AutoCAD, ArchiCAD).

Таким образом, средство Import(Импорт) позволяет не только использовать объекты из внешних библиотек, но также брать их из других программ-редакторов графики.

Средство Export(Экспорт) позволяет экспортировать отдельные объекты или целые сцены в специальные файлы, создавая тем самым собственную библиотеку моделей.

Формирование собственной библиотеки может происходить двумя способами:

□ сохранением моделей в файлы формата MAX при помощи опций Save(Сохранить) или Save As(Сохранить как);

□ экспортированием моделей в файлы внешних форматов (3DS, DXF и т. д.).

Первый способ позволяет сделать максимально полноценную библиотеку объектов: каждая модель может сохранить собственную уникальную текстуру со всеми ее особенностями, анимацию, структурные особенности и т. д.

Второй способ позволяет создать библиотеку только форм объектов. Дело в том, что форматы 3DS и DXF способны сохранять гораздо меньше информации об объекте, чем формат MAX. Информация о форме объекта передается практически без искажений (хотя иногда искажения все же заметны), текстуры сильно упрощаются. Зато очевидным плюсом данных форматов является то, что они могут быть прочитаны и другими редакторами трехмерной графики. Это позволяет обмениваться моделями.
