□ При изменении перечисленных параметров, мы воздействуем на саму текстуру, а не на текстурируемый объект. Это означает, что количество раз отображения ( Tiling), сдвиг ( Offset) и наклон ( Angle) текстуры остаются неизменными при наложении на объект, отличающийся по габаритным размерам. Это приведет к искажению размеров текстуры. В результате — под каждый очередной объект вы вынуждены будете создавать новую текстуру.

Второй способ распределения текстуры по объекту гораздо более удобен и универсален. В дальнейшем, на практике, мы будем использовать преимущественно его.

Суть данного метода заключается в использовании специального модификатора, позволяющего влиять не на саму текстуру, а лишь на объект или совокупность объектов, в отношении которых она применяется. В результате — можно использовать одну и ту же текстуру на разных по форме и габаритным размерам объектах.

В главе 2 мы рассматривали некоторые модификаторы ( Extrude, Face Extrude…). Я отмечал, что модификаторы бывают разные в зависимости от сферы и цели применения. Здесь мы рассмотрим модификатор распределения текстуры — UVW Map(Координаты изображения) на примере распределения текстуры декоративного камня.

1. Создайте в окне проекций Perspective(Перспектива) примитив Box(Куб). Значения его длины, ширины и высоты задайте одинаковыми — примерно 200 см. Это — подопытный куб, по которому мы будем распределять текстуру.

2. Откройте окно редактора материалов, выделите любой пустой слот и при помощи опций свитка Maps(Карты) задайте изображение из файла Kamen.jpg в папке Primeri_Scen\Glava_3\Kamen в качестве карты диффузного цвета.

3. Наложите данную текстуру на куб в сцене. Включите режим отображения материала в окнах проекций при помощи инструмента Show Standard Map in Viewport(Отображать стандартную карту в окне проекций). В результате — получился куб, как на рис. 3.63.

4. Закройте окно редактирования материалов, оно больше не понадобится. Выделите куб в сцене, перейдите во второй раздел командной панели, раскройте список модификаторов ( Modifier List) (см. рис. 2.21) и выберите здесь пункт UVW Map(Координаты изображения).

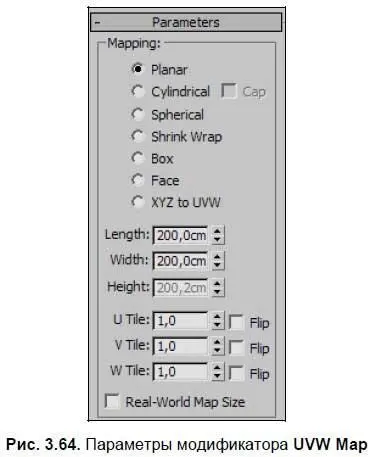

5. Внешний вид материала на объекте немного изменился, а под стеком модификаторов появился свиток Parameters(Параметры), который содержит три основные группы параметров, позволяющих распределять материал по объекту: параметры способа наложения текстуры, параметры габаритных размеров контейнера текстуры, параметры повторения текстуры (рис. 3.64). Рассмотрим порядок работы с данными группами параметров.

• Варианты способа наложения текстуры на объект позволяют указать, как именно следует покрыть объект материалом. Выбор конкретного варианта здесь зависит от формы текстурируемого объекта. Например, если объект — это обычная плоскость, то подойдет вариант Planar(Плоский), если объект сферический — подойдет Spherical(Сферический), если объект кубический — подойдет Box(Кубический) и т. д. В нашем случае — объект кубический, поэтому выберите здесь вариант Box(Кубический). Если форма текстурируемого объекта не может быть описана какой-либо примитивной фигурой (например, при текстурировании мягкого кресла), то следует также выбирать тип Box(Кубический).

• Вторая группа параметров — параметры габаритных размеров контейнера текстуры позволяет задать размеры изображения материала. Как только вы применили модификатор UVW Map(Координаты изображения), в сцене появился оранжевый габаритный контейнер. Теперь текстура на самом деле накладывается именно на этот контейнер, а с него уже проецируется на текстурируемый объект. При помощи данной группы параметров, можно менять размеры габаритного контейнера, а вместе с ним и размеры текстуры на поверхности объекта. Задайте значения всех трех параметров габаритных размеров контейнера равными 78 см. Теперь изображение на поверхности объекта стало мельче и повторяться чаще.

• Последняя группа параметров — повторения текстуры. Они позволяют задавать количество раз повторения текстуры внутри оранжевого габаритного контейнера. Увеличивая значения данных параметров, мы делаем текстуры мельче в определенных направлениях. Как правило, размеры текстуры удобнее задавать при помощи предыдущей группы параметров (особенно если известны точные размеры материала). В нашем случае — значения этих параметров лучше оставить равными единице.
