Рис. 18.10. Отношение подчинения между

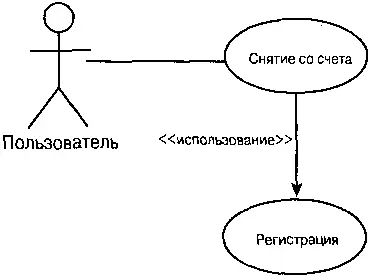

На рис. 18.10 показано, что для снятия денег со счета необходимо выполнить регистрацию в системе. Таким образом, ситуация Снятие со счета использует ситуацию Регистрация в системе, т.е. операция регистрации является частью операции снятия со счета.

Расширение ситуации использования подразумевает установление каких-то логических условных отношений между разными ситуациями, что также может реализо- вываться наследованием классов. Вообще, среди специалистов по объектному моделированию существует столько разногласий по поводу того, чем отличается использование от расширения, что многие из них просто не применяют второй термин, считая его слишком неопределенным. Лично я обращаюсь к термину использование, когда одна операция абсолютно необходима для выполнения другой. Если же выполнение операции ограничивается рядом условий, то я пользуюсь термином расширение ситуации использования.

Хотя диаграмма ситуации использования вряд ли представляет собой большую ценность, такого рода диаграммы можно комбинировать, что значительно улучшает документацию и понимание взаимоотношений объектов системы. Например, известно, что сценарий ситуации Снятие со счета представляет взаимодействие между такими объектами домена, как клиент, расчетный счет и интерфейс пользователя системы. Это можно документировать диаграммой взаимодействий, показанной на рис. 18.11.

Эта диаграмма фиксирует детали сценария, которые могут не быть очевидными при чтении текста. Взаимодействующие объекты являются объектами домена. Весь пользовательский интерфейс кассового аппарата рассматривается как единый объект. В деталях рассматривается только определение системой расчетного счета в банке и снятие с него заказанной суммы денег.

Рис.18.11. Диаграмма взаимодействий системы кассового аппарата АTM с клиентом при выполнении операции снятия со счета

Отношения между объектами домена пока раскрыты лишь в общих чертах, но это уже большой шаг в выявлении ключевых моментов этих отношений, на базе которых будут формироваться требования к разрабатываемой системе.

Так как при анализе любой более-менее серьезной проблемы число возможных ситуаций использования разрастается как снежный ком, бывает сложно отобразить все эти ситуации в одной диаграмме. Язык моделирования UML предоставляет возможность группировать различные ситуации в пакеты.

Пакет напоминает папку в файловой системе компьютера. Он является набором объектов моделирования (классов, деятелей и т.п.). Чтобы упорядочить ситуации использования, их можно распределить по пакетам в соответствии с конкретными логическими концепциями. Так, можно объединить вместе ситуации использования определенных банковских счетов (расчетных или депозитных) либо разделить их по типам клиентов или любым другим важным характеристикам. Одна и та же ситуация использования может быть представлена в разных пакетах, в результате чего между пакетами образуются логические взаимосвязи.

В дополнение к определению ситуаций использования в документе требований следует четко описать предполагаемых клиентов системы, ограничения и требования к вычислительной аппаратуре и операционным системам. Документ требований к приложению можно представить как первого абстрактного пользователя вашей системы, желания и предпочтения которого следует учесть при разработке приложения. От того, насколько точно документ требований будет отражать чаяния, умения и навыки реальных клиентов, зависит успех вашего проекта.

На требования к приложению часто накладывают отпечаток реалии существующих аппаратных и программных систем, под которые разрабатывается проект. Очень важно, чтобы новая система органично влилась в те системы и структуры, которые на данный момент уже существуют у заказчика.

В идеале программист разрабатывает проект решения поставленных задач, а затем определяет, какая платформа и операционная система максимально подходят для проекта. Этот сценарий сколь идеален, столь и уникален. Чаще заказчик уже давно потратил деньги на определенную операционную систему или аппаратное обеспечение, а теперь хочет с их помощью реализовать новый проект. Важно еще на ранней стадии проектирования зафиксировать реальное программное и аппаратное обеспечение заказчика, чтобы строить новый проект в соответствии с этими реалиями.
