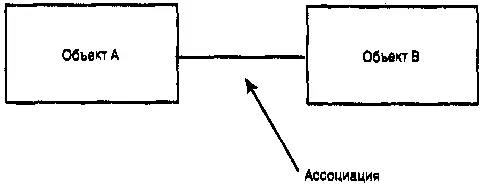

Рис. 18.8. Отношение ассоциации

Диаграмма на рис. 18.8 означает, что Объект А некоторым образом взаимодейетву' ет с Объектом Б.

Теперь, когда мы разобрались со всеми ситуациями использования программы и средствами отображения отношений между объектами домена, можно углубиться в детализацию требований к программному продукту.

Каждый случай использования можно разбить на ряд сценариев. Сценарий — это описание определенного набора обстоятельств, конкретизирующих ситуации использования. Например, ситуация использования, при которой клиент снимает деньги со счета, может иметь несколько сценариев.

• Клиент делает запрос на снятие $300 с расчетного счета, кладет наличные в кошелек и ожидает квитанции.

• Клиент делает запрос на снятие $300 с расчетного счета, но остаток на счете составляет всего $200. Ему поступает информация, что для выполнения операции недостаточно денег на расчетном счете.

• Клиент делает запрос на снятие $300 с расчетного счета, но сегодня с этого счета уже сняли $100, а дневной лимит составляет $300. Поступает информация, что ему разрешается снять только $200.

• Клиент делает запрос на снятие $300 с расчетного счета, но в рулоне для печатания квитанций закончилась бумага. Ему поступает информация о возникшей технической неисправности и предложение подождать, пока персонал банка устранит эту проблему.

Список сценариев можно продолжить. Каждый сценарий определяет вариант первоначальной ситуации использования системы. Часто такие варианты являются исключительными ситуациями (недостаточно денег на счете, техническая неисправность и т.д.). Иногда сценарий содержит в себе вариант решения, предлагаемого пользователю. Например, предложение клиенту перевести деньги со счета до его закрытия.

Различных сценариев можно придумать бесчисленное множество, но отобрать среди них следует только те, на которые система готова ответить определенными действиями, сформулированными в требованиях к ней.

Определив список сценариев для каждой ситуации использования, необходимо разработать путеводители для всех сценариев, которые включаются в документ требований и содержат ряд определений.

• Предварительные условия, определяющие начало сценария.

• Переключатели, включающие выполнение именно этого сценария.

• Действия, выполняемые пользователем.

• Требуемые результаты выполнения программы.

• Информация, возвращаемая пользователю.

• Запускаемые циклы и условия выхода из них.

• Логическое описание сценария.

• Условие завершения сценария.

• Итоги выполнения сценария.

Кроме того, в документе требований нужно указать ситуацию использования и имя сценария, как в следующем примере.

Ситуация использования:Клиент снимает наличные со счета

Сценарий: Успешное снятие наличных с расчетного счета

Предварительные условия:Клиент уже имеет доступ в систему

Переключатель: Запрос от клиента на снятие денег со счета

Описание: От клиента поступил запрос на снятие денег с расчетного счета. На счете имеется достаточная сумма. В кассовом аппарате достаточно денег и заправлена бумага для квитанций; сеть включена и работает. ATM просит клиента указать сумму денег для снятия. Клиент указывает сумму, не превышающую $300. Машина выдает деньги и печатает квитанцию

Итоги: Со счета клиента снята указанная сумма; сальдо счета уменьшено на эту сумму

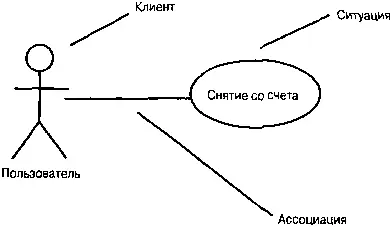

Эту ситуацию использования можно изобразить с помощью простой диаграммы, представленной на рис. 18.9.

Диаграмма не может похвастаться обилием отображаемой информации. Отношения между пользователем и системой показаны довольно абстрактно. Эта диаграмма станет гораздо полезнее, когда будут показаны взаимоотношения между разными ситуациями использования. Таких отношений может быть только два: использование и расширение. Отношение использования означает, что одна ситуация использует другую. Например, невозможно снять деньги со счета без регистрации в системе. Это отношение показано на рис. 18.10.

Рис. 18.9. Диаграмма ситуации использования
