Иван Братко - Программирование на языке Пролог для искусственного интеллекта

G1 = граф( [a, b, c, d],

[p( а, b), p( b, d), p( b, с), p( c, d)] )

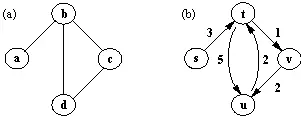

Рис. 9.18. (а) Граф. (b) Направленный граф. Каждой дуге приписана ее стоимость.

Для представления направленного графа (рис. 9.18), применив функторы диграфи д(для дуг), получим

G2 = диграф( [s, t, u, v],

[д( s, t, 3), д( t, v, 1), д( t, u, 5), д( u, t, 2),

д( v, u, 2) ] )

Если каждая вершина графа соединена ребром еще по крайней мере с одной вершиной, то в представлении графа можно опустить множество вершин, поскольку оно неявным образом содержится в списке ребер.

Еще один способ представления графа — связать с каждой вершиной список смежных с ней вершин. В этом случае граф превращается в список пар, каждая из которых состоит из вершины- плюс ее список смежности. Наши графы (рис. 9.18), например, можно представить как

G1 = [ a->[b1, b->[a, c, d], c->[b, d], d->[b, c] ]

G2 = [s->[t/3], t->[u/5, v/l], u->[t/2], v->[u/2]]

Здесь символы ' ->' и ' /' — инфиксные операторы.

Какой из способов представления окажется более удобным, зависит от конкретного приложения, а также от того, какие операции имеется в виду выполнять над графами. Вот типичные операции:

• найти путь между двумя заданными вершинами;

• найти подграф, обладающий некоторыми заданными свойствами.

Примером последней операции может служить построение основного дерева графа. В последующих разделах, мы рассмотрим некоторые простые программы для поиска пути в графе и построения основного дерева.

Пусть G — граф, а А и Z — две его вершины. Определим отношение

путь( А, Z, G, P)

где P — ациклический путь между А и Z в графе G. Если G — граф, показанный в левой части рис. 9.18, то верно:

путь( a, d, G, [a, b, d] )

путь( а, d, G, [a, b, c, d] )

Поскольку путь не должен содержать циклов, любая вершина может присутствовать в пути не более одного раза. Вот один из методов поиска пути:

Для того, чтобы найти ациклический путь P между А и Z в графе G, необходимо:

Если А = Z , то положить P = [А], иначе найти ациклический путь P1 из произвольной вершины Y в Z, а затем найти путь из А в Y, не содержащий вершин из P1.

В этой формулировке неявно предполагается, что существует еще одно отношение, соответствующее поиску пути со следующий ограничением: путь не должен проходить через вершины из некоторого подмножества (в данном случае P1) множества всех вершин графа. В связи с этим мы определим ещё одну процедуру:

путь1( А, P1, G, P)

Аргументы в соответствии с рис. 9.19 имеют следующий смысл:

• А — некоторая вершина,

• G — граф,

• P1 — путь в G,

• P — ациклический путь в G, идущий из А в начальную вершину пути P1, а затем — вдоль пути P1 вплоть до его конца.

Pис. 9.19. Отношение путь1: Путь — это путь между Аи Z, в своей заключительной части он перекрывается с Путь1.

Между путьи путь1имеется следующее соотношение:

путь( А, Z, G, P) :- путь1( А, [Z], G, P).

На рис. 9.19 показана идея рекурсивного определения отношения путь1. Существует "граничный" случай, когда начальная вершина пути P1 (Y на рис. 9.19) совпадает с начальной вершиной А пути P. Если же начальные вершины этих двух путей не совпадают, то должна существовать такая вершина X, что

(1) Y — вершина, смежная с X,

(2) X не содержится в P1 и

(3) для P выполняется отношение путь1( А, [X | P1], G, P).

путь( A, Z, Граф, Путь) :-

путь1( А, [Z], Граф, Путь).

путь1( А, [А | Путь1, _, [А | Путь1] ).

путь1( А, [Y | Путь1], Граф, Путь) :-

смеж( X, Y, Граф),

принадлежит( X, Путь1), % Условие отсутствия цикла

путь1( А, [ X, Y | Путь1], Граф, Путь).

Рис. 9.20. Поиск в графе Графациклического пути Путьиз А в Z.

На рис. 9.20 программа показана полностью. Здесь принадлежит — отношение принадлежности элемента списку. Отношение

смеж( X, Y, G)

означает, что в графе G существует дуга, ведущая из X в Y. Определение этого отношения зависит от способа представления графа. Если G представлен как пара множеств (вершин и ребер)

G = граф( Верш, Реб)

то

смеж( X, Y, граф( Верш, Реб) ) :-

принадлежит( p( X, Y), Реб);

принадлежит( p( Y, X), Реб).
