М. Сидоров - Вступ до інженерії програмного забезпечення

Наприклад, метод МЕТА (X. Ледгард, 1973) використовує низхідне уточнення.

Необхідна умова роботи методу - наявність точного і стабільного опису завдання, а результат S - програма.

Функціональна декомпозиція — це метод низхідного аналізу програмного забезпечення шляхом опису функцій, котрі йога утворюють і уявлення про їх реалізацію у вигляді функціональних зв'язаних модулів. Модуль називається функціонально зв'язаним, якщо містить компоненти, спрямовані на виконання однієї функції. Додаток, побудований з функціонально зв'язаних модулів, легко будувати і супроводжувати.

Модуляризація (Д. Парнас, 1972). Цей метод заснований на трьох фундаментальних принципах: з'єднання, скріплення, приховування інформації. Метод призначений для вирішення завдання розбиття програми на модулі, яка називається модуляризацією. Використовуються такі критерії модуляризації:

- з'єднання - поєднання частин модуля із зовнішнім оточенням повинне бути слабким;

- скріплення - скріплення частин, що входять до складу модуля має бути сильним;

- приховування - інформація, що міститься в модулі, повинна бути прихованою.

Модуль мас тіло, яке містить опис функції, що вирішується модулем, і інтерфейс, що забезпечує зв'язок модуля з його користувачами.

Структурне програмування (Е. Дейктра, 1972). Цей метод обмежує написання програм шляхом використання лише трьох типів операторів: послідовне з'єднання, вибір і повтор. Такий операторний базис достатній для написання будь-якої програми. Програми називаються структурними, а процес програмування - структурним. Метод передбачає також способи переходу від неструктурних програм до структурних.

Абстрактні типи даних (Б, Лісков, С. Зайліс, 1975). Суть методу полягає в розширенні концепції структур даних визначуваними операціями над ними. Перші реалізації абстрактних типів даних могли здійснюватися вже в підпрограмних мовах програмування (Paskal, С) шляхом використання процедурного типу або вказівного тину на підпрограму. У подальшому в мовах програмування були введені спеціальні конструкції (модуль, клас), спрямовані на ефективну реалізацію абстрактних типів даних.

Структурний аналіз (Т. де Марко, 1978). Метод аналізу специфікацій вимог за допомогою діаграм (управління, дані, перехід станів) - PSL/PSA (Д. Тіхроєв, 1977) шляхом ієрархічної декомпозиції вирішення проблеми. Людино-машинна техніка реалізована у вигляді мов і призначена для структуризації документації і аналізу інформації. Мови PSL/PSA використовують графічні діаграми {System Analisys and Design Techik - SADT), які застосовують для опису даних, перетворення інформації і процесів, що відбуваються в системах (рис. 4.6).

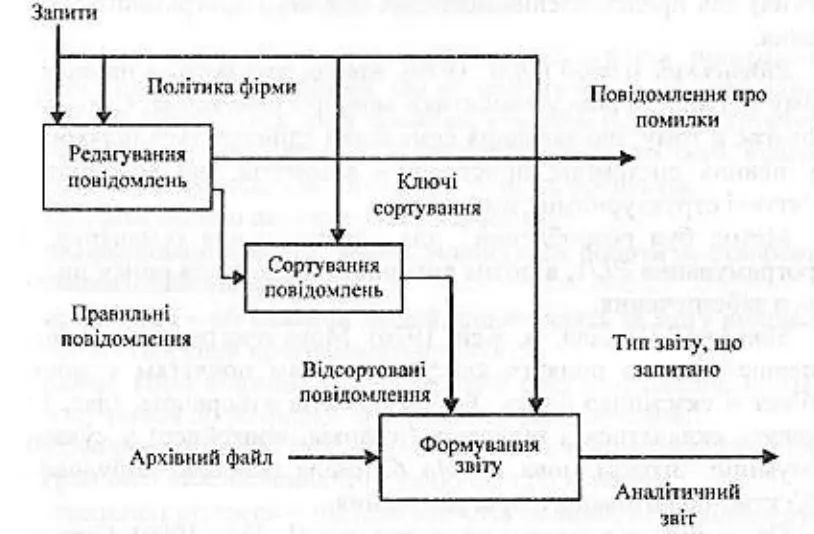

Рис. 4.6. Діаграма SADT

ER-моделювання (С. Чен, 1976). Метод опису прикладного домена за допомогою спеціальних діаграм «суть-зв'язок» (Enitity -Relation - ER), Метод використовує три типи нотацій: сутність, зв'язок (відношення), з'єднання.

Наприклад, діаграма на рис. 4.7 описує домен «комп'ютер — програма».

ER-модель використовується для опису логічних схем баз даних.

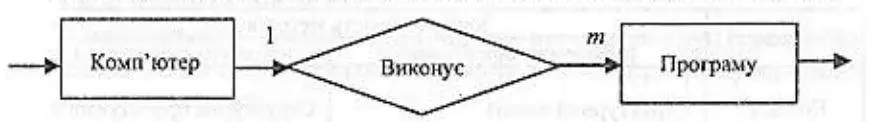

Рис. 4.7. ER-Діаграма:

□-сутність; ◊-(зв'язок,відношення) − − - з’єднання

Позначення 1 і т біля з'єднань показують їх тип (у цьому прикладі і «один - до багатьох»).

Системне програмування Джексона (К. Джексон, 1977). Метод використовує структурні оператори (проходження, вибір, повторения) для представлення логічних структур програмного забезпечення.

Віденський метод (IBM, 1970). Метод ґрунтується па операційному підході до опису семантики мов програмування. Суть методу полягає в тому, що завдання семантики здійснюється шляхом опису певних системних пристроїв - автоматів, що володіють па­ м'ятно і структурними станами.

Метод був розроблений для представлення семантики мови програмування PL/1, а потім використовувався для опису програмного забезпечення.

Simula 67 (У. Дал, Л. Keй, 1976), Мова програмування, до якої вперше введено поняття класу. Основним поняттям у мові був об'єкт - екземпляр блоку. Безліч об'єктів утворюють клас. Класи можуть складатися з підкласів (ієрархія, контейнер) у сучасному розумінні Згодом мова Simula 67 стала основою побудови мов об'єктно-орієнтованого програмування.
