Так, при построении семантической сети для представления знаний о рабочем персонале некоторой компании в качестве объектов целесообразно выбрать отдельных сотрудников, каждого из которых идентифицировать собственным именем и фамилией. Дополнительно в сети могут присутствовать такие объекты, как рабочие проекты и подразделения компании. В качестве семантических связей можно выделить такие виды, как должностное подчинение сотрудников, участие сотрудников в работе над проектами, принадлежность сотрудников тому или иному подразделению компании.

Важной особенностью семантических сетей является разработка специальных графических обозначений для представления отдельных типов вершин и ребер. При этом вершины не изображаются, как ранее – точками, а имеют вид прямоугольников, овалов, окружностей и других геометрических фигур, конкретный вид которых определяет тот или иной тип сущностей предметной области. Более разнообразным становится и изображение ребер, приобретающих вид различных линий со стрелками или без них, а также имеющих специальные обозначения или украшения в виде условных значков. Соответствующая система обозначений, предназначенная для представления информации об отдельных аспектах моделируемой предметной области, получила название графической нотации.

Примечание 15 Примечание 15 В этой связи следует заметить, что различные виды диаграмм языка UML в общем случае являются специальными классами семантических сетей с достаточно развитой семантикой используемых условных обозначений. При этом унифицированный характер этих обозначений определяет конструктивность их использования для моделирования широкого круга приложений.

В качестве конкретного варианта представления информации в виде семантической сети рассмотрим дальнейшее развитие примера с классом «Автомобиль» из главы 1. Фрагмент семантической сети, которая описывает иерархию классов данной предметной области, может быть изображен следующим образом (рис. 2.7). На данном рисунке отдельные вершины семантической сети изображаются прямоугольниками с закругленными концами и служат для условного обозначения классов данной предметной области. Соединяющие вершины ребра имеют вполне определенный смысл или семантику. А именно, они явно указывают, что вершина или класс, расположенные на рисунке ниже, являются подклассом того класса уровнем выше, с которым имеется связь в форме соединяющего их ребра.

Например, классы «Легковой автомобиль» и «Грузовой автомобиль» являются подклассами класса «Автомобиль», а классы «Модель ВАЗ-21083» и «Модель ВАЗ-21099» являются подклассами класса «Легковой автомобиль производства ВАЗ». Ребра или связи данной семантической сети имеют единственный тип, определяемый семантикой включения классов друг в друга. Поэтому никаких дополнительных обозначений они не содержат.

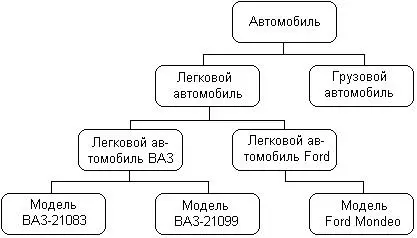

Рис 2.7.Фрагмент семантической сети для представления иерархии классов «Автомобиль»

Примечание 16 Примечание 16 Изображенный выше фрагмент семантической сети может быть расширен различным образом, что определяется спецификой решаемой задачи. С одной стороны, можно ввести в рассмотрение дополнительные модели автомобилей, а с другой – другие типы объектов, например, конкретные заводы, расположенные в различных регионах, или станции, осуществляющие техническое обслуживание автомобилей. В последнем случае появляются дополнительные связи, которые могут соответствовать совершенно иной семантике. Например, факт обслуживания той или иной модели автомобиля на отдельных станциях.

Построение моделей сложных систем, отражающих десятки различных типов объектов и связей между ними, привело в конце 80-х годов к появлению большого числа различных графических нотаций, которые в той или иной степени были ориентированы на решение специальных классов задач. Сложилась парадоксальная ситуация, которая получила название «войны методов». Многие подходы, хотя и имели общие истоки, совершенно игнорировали другие альтернативные способы представления семантической информации. Наибольшее распространение в эти годы получил подход к моделированию программных систем, который назвали системным структурным анализом (ССА). Поскольку многие идеи ССА оказали непосредственное влияние на развитие языка UML, а используемая графическая нотация была реализована в некоторых CASE-средствах, ниже приводится краткая характеристика основных компонентов данного направления графического моделирования программных систем.
