Несколько иная ситуация складывается в случае рассмотрения сущностей «сотрудник» и «проект», и связи «участвует в работе над проектом» (рис. 2.11). Поскольку в общем случае один сотрудник может участвовать в разработке нескольких проектов, а в разработке одного проекта могут принимать участие несколько сотрудников, то данная связь является многозначной. Данный факт специально отражается на диаграмме указанием букв "N" и "М" около соответствующих сущностей, при этом выбор конкретных букв не является принципиальным.

Рис. 2.11.Диаграмма «сущность-связь» для примера сотрудников, участвующих в работе над проектами

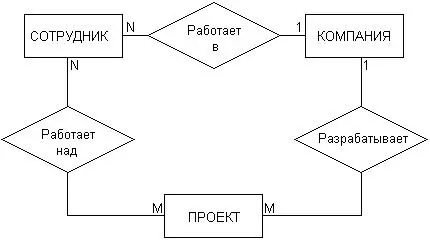

Рассмотренные две диаграммы могут быть объединены в одну, на которой будет представлена информация о сотрудниках компании, участвующих в разработке проектов данной компании (рис. 2.12). При этом может быть введена дополнительная связь, характеризующая проекты данной компании.

Рис. 2.12.Диаграмма «сущность-связь» для общего примера компании

Примечание 17 Примечание 17 На указанных диаграммах могут быть отражены более сложные зависимости между отдельными сущностями, которые отражают обязательность выполнения некоторых дополнительных условий, определяемых спецификой решаемой задачи и моделируемой предметной области. В частности, могут быть отражены связи подчинения одной сущности другой или введения ограничений на действие отдельных связей. В подобных случаях используются дополнительные графические обозначения, отражающие особенности соответствующей семантики (рис. 2.8, 2.9).

Ограниченность ERD проявляется при конкретизации концептуальной модели в более детальное представление моделируемой программной системы, которое кроме статических связей должно содержать информацию о поведении или функционировании отдельных ее компонентов. Для этих целей в рамках ССА используется другой тип диаграмм, получивших название диаграмм потоков данных. А сейчас перейдем к диаграммам SADT.

Начало разработки диаграмм функционального моделирования относится к середине 1960-х годов, когда Дуглас Т. Росс предложил специальную технику моделирования, получившую название SADT (Structured Analysis & Design Technique). Военно-воздушные силы США использовали методику SADT в качестве части своей программы интеграции компьютерных и промышленных технологий (Integrated Computer Aided Manufacturing, ICAM) и назвали ее IDEFO (Icam DEFinition). Целью программы ICAM было увеличение эффективности компьютерных технологий в сфере проектирования новых средств вооружений и ведения боевых действий. Одним из результатов этих исследований являлся вывод о том, что описательные языки не эффективны для документирования и моделирования процессов функционирования сложных систем. Подобные описания на естественном языке не обеспечивают требуемого уровня непротиворечивости и полноты, имеющих доминирующее значение при решении задач моделирования.

В рамках программы ICAM было разработано несколько графических языков моделирования, которые получили следующие названия:

• Нотация IDEF0 – для документирования процессов производства и отображения информации об использовании ресурсов на каждом из этапов проектирования систем.

• Нотация IDEF1 – для документирования информации о производственном окружении систем.

• Нотация IDEF2 – для документирования поведения системы во времени.

• Нотация IDEF3 – специально для моделирования бизнес-процессов.

Нотация IDEF2 никогда не была полностью реализована. Нотация IDEF1 в 1985 году была расширена и переименована в IDEF1X. Методология IDEF-SADT, нашла применение в правительственных и коммерческих организациях, поскольку на тот период времени вполне удовлетворяла различным требованиям, предъявляемым к моделированию широкого класса систем.

В начале 1990 года специально образованная группа пользователей IDEF (IDEF Users Group), в сотрудничестве с Национальным институтом по стандартизации и технологии США (National Institutes for Standards and Technology, NIST), предприняла попытку создания стандарта для IDEFO и IDEF1X. Эта попытка оказалась успешной и завершилась принятием в 1993 году стандарта правительства США, известного как FIPS для данных двух технологий IDEFO и IDEF1X. В течение последующих лет этот стандарт продолжал активно развиваться и послужил основой для реализации в некоторых первых CASE-средствах.
